Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Golflengte: | de Schakelaar van 1310nm 2x2B | Controletype: | Niet-sluit |
|---|---|---|---|
| Voeding: | 5v | Schakelaar: | SC/UPC |
| Productnaam: | Mechanische Vezel Optische Schakelaar | Eigenschap: | Beschikbaar op Enige Wijze/Multiwijze |
| Hoog licht: | Niet Sluitend Optische Schakelaars,2x2B optische Vezelschakelaar,1310nm vezel Optische Schakelaar |
||

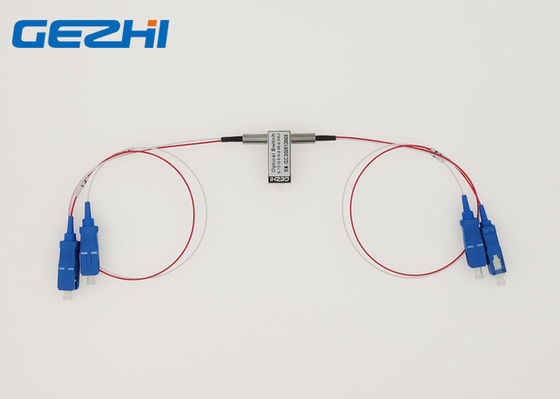

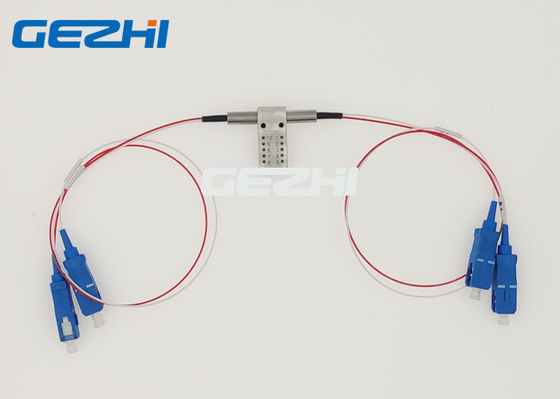

2x2B mechanische Vezel Optische Schakelaar 1310nm met SM-vezel1meter SC/UPC
Verbindt de mechanische de Vezel Optische Schakelaar van GEZHI 2x2B optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. Zijn het werken met 1310nm wavelenght (beschikbare 1260~1650nm). Dit wordt bereikt gebruikend een octrooi aangevraagd opto-mechanische merkgebonden configuratie en via een elektrocontrolesignaal geactiveerd. De mechanische de Vezel Optische Schakelaar van 2x2B biedt ultrahoge betrouwbaarheid en snelle omschakelingssnelheid evenals tweerichtingsprestaties aan. De mechanische de Vezel Optische Schakelaar van 2x2B is ware omschakelingsoplossing voor optische voorzien van een netwerktoepassingen.
Eigenschappen
Monteerbare PCB
Kleinste Grootte
Laag Toevoegings‐ Verlies
Snelle Omschakelingssnelheid
Industrieel Beschikbaar Type
Beschikbaar op Enige Wijze/Multiwijze
Toepassingen
Optische Netwerk Controle
Optische netwerkrestauratie en Bescherming
Configureerbare Optisch voegt/Daling toe
De bescherming van het transmissiemateriaal
Onderzoek en ontwikkeling
Golflengterouter
De Mechanische Vezel van GEZHI 2x2B de Optische die Schakelaar wijd voor optische netrworkbescherming/restauratie, optisch signaal reconfigurable verpletteren wordt gebruikt,/toevoegt multiplextelegrafen, laat vallen sluit het optische kruis (OXC), optische netwerk controle, optische testapparatuur, enz. aan
Specificatie
| Parameters | Gz-fsw-2×2B | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Het werken avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,6 Maximum: 0,8 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voeding | v | 3.0 of 5.0 | |
| Leven | tijden | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) (W) 12.0× (H) 8,2 de aanpassing 27.0× is beschikbaar. | |
Optische Route
| Status | Status Twee |
|
|
 |
Spelden
| Parameters | Spelden | Elektrische Aandrijving | Statussensor | ||||||
| 2×2B | Optische Weg | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Niet-sluit | P1-P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| het sluiten | P1-P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Ordeinformatie
GZ-2x2B-x
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
