Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Golflengte: | 1310&1550nm | Controletype: | Niet-sluit |
---|---|---|---|
Voeding: | 5v | Schakelaar: | SC/UPC |
Productnaam: | 2x2 de Schakelaarmodule van de vezel Optische Omleiding | Transmissiemacht: | ≤500mW |
Hoog licht: | 2x2 de Schakelaar van de vezelomleiding,1550nm de Module van de omleidingsschakelaar,De enige Schakelaar van de Wijze Optische Omleiding |
Niet-Sluit 2x2 van SM 1310/1550nm de Schakelaarmodule van de Vezel Optische Omleiding
Van de de Vezel de Optische omleiding van GEZHI 2x2 verpakking van de de schakelaarmodule in een Metaalgeval met hoge werkende temperatuur. Zijn komt met 1310&1550nm singlemode niet-Sluit type SC/APC pigtailed. 2x2 verbindt de omleidings Vezeloptische Schakelaar optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. Dit wordt bereikt gebruikend een octrooi aangevraagd opto-mechanische merkgebonden configuratie en via een elektrocontrolesignaal geactiveerd. De schakelaar biedt ultrahoge betrouwbaarheid en snelle omschakelingssnelheid evenals tweerichtingsprestaties aan. 2x2 mijden vezeloptische schakelaars zijn ware omschakelingsoplossing voor optische voorzien van een netwerktoepassingen.
Eigenschappen
Toepassingen
MENS
R&D in Laboratorium
Systeem Controle
Configureerbare OADM
Specificatie
Parameters
|
Gz-fsw-2×2BA | ||
Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
Het werken avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,7 Maximum: 1.0 |
Terugkeerverlies | dB | MM≥30 SM≥50 | |
Overspraak | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Herhaalbaarheid | dB | ≤±0.02 | |
Voeding | v | 3.0 of 5.0 | |
Leven | tijden | ≥107 | |
Schakelaartijd | Mej. | ≤8 | |
Transmissiemacht | mw | ≤500 | |
Werkende Temperatuur | ℃ | -20~+70 | |
Opslagtemperatuur | ℃ | -40~+85 | |
Afmeting | mm | (L) (W) 30.0× (H) 12,8 de aanpassing 55.0× is beschikbaar. |
Optische Route
PN | Optische Weg | Elektrische Aandrijving | Statussensor | Optische Route | |||
Gz-fsw-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
Niet-sluit | P1-P3 | -- | -- | Sluit | / |
|
Omleiding |
P1-P4 P2-P3 |
V+ | GND | Open | / |
|
Normaal |
Ordeinformatie
GZ-2×2BA-x-xx-x
Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

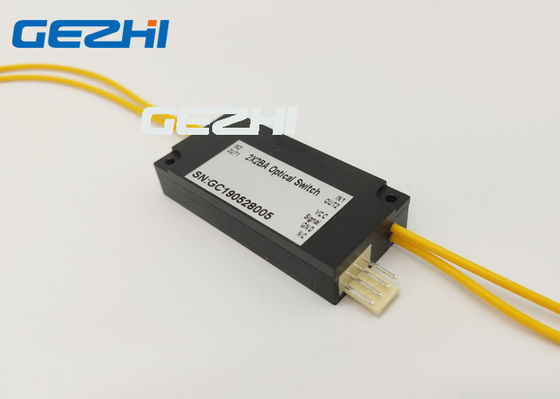

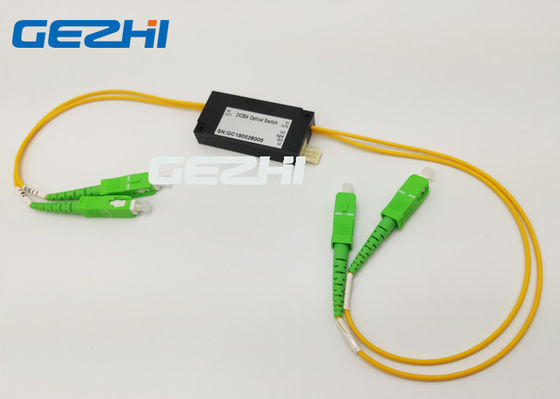

2x2 beeld van de de Schakelaarmodule van de vezel het Optische Omleiding
