Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | AAWG-Module | Golflengte: | 50GHz C15~H62 |
---|---|---|---|
Kanaal: | Kanaal 96 | Schakelaar: | LC/PC schakelaar |
Pakket: | Doos | Toepassing: | Toegangsnetwerk |
Hoog licht: | 96CH Athermal AWG-Module,96CH AAWG Mux Demux,96 Kanaalawg |
50Ghz 96 Kanaalaawg DWDM module C15~H62 Mutiplexer of Demultiplexer
De module van GEZHI AAWG DWDM op kiezelzuur op siliciumtechnologie wordt gebaseerd, wordt ontworpen voor ITU kanaal het uit elkaar plaatsen toepassingen waar geen elektromacht die wordt vereist. Deze Module van AAWG DWDM werkt bij 50GHz uit elkaar plaatsend ITU Netdwdm golflengten van C15 aan de totale 96 kanalen van H62. De lage kosten en de hoge prestaties maken tot het de ideale oplossing voor metro en DWDM-toepassingen op lange afstand. AAWG DWDM kan worden gebruikt om de producten traditionele van TFF (dunne filmfilter) DWDM voor gevallen te vervangen waar geen macht beschikbaar is. 96CH 50Ghz AAWG DWDM kan worden gebruikt om de producten traditionele van TFF (dunne filmfilter) DWDM voor gevallen te vervangen waar geen macht beschikbaar is.
GEZHI 96ch AAWG Mux Demux is scalable, hoog - dichtheid en standalone passieve optische module die volkomen aanpasten om PDH, SONET/SDH, ETHERNET-de diensten in optische metro rand te vervoeren en toegangsnetwerken.
Eigenschappen
Gebaseerd op a-athermal AWG-technologie met Gaussian gestalte gegeven pasbanden
Innovatief vakmanschap voor maximumprestaties met hoge graad van bescherming
Hoge Capaciteit voor gegeven-Hongerige Toepassingen
Hoge Kanaalisolatie
Hoge Stabiliteit en betrouwbaarheid
Brede pasband
Laag Toevoegingsverlies
Toepassingen
Metro netwerken
Datacentrum
Toegangsnetwerk
CATV-toepassingen
WDM Netwerk
Telecommunicatie
Specificatie
Parameter | Specificaties | Eenheid | Commentaar | ||
Min | Maximum | ||||
Inputkanaal | 1 | ||||
Outputkanaal | 96 | 80, 96 beschikbare kanalen | |||
Kanaal het Uit elkaar plaatsen | 50 | GHz | |||
1dB bandbreedte |
0,18 | NM | Gaussiontype | ||
3dB bandbreedte |
0,28 | NM | |||
I.L | 7 | dB | In het slechtste geval in ITU passband | ||
I.L UNI. | 1 | dB | |||
Rimpeling | 0,7 | dB | Verliesvariatie in ITU passband | ||
PDL | 0,5 | dB | Max. waarde in ITU passband | ||
Aangrenzende Overspraak | 22 | dB | In het slechtste geval in ITU passband | ||
Niet-Adjacent Overspraak | 27 | dB | In het slechtste geval in ITU passband | ||
Totale Overspraak | 20 | dB | Cumulatieve overspraak van alle andere kanalen | ||
Terugkeerverlies | 40 | dB | |||
Maximum Ononderbroken Optische Macht | 250 | mw | Maximuminput optische macht | ||
Chromatische Verspreiding (CD) | -20 | +20 | ps/nm | ||
PMD | 0,5 | ps |
Het diagram van de optisch signaaltransmissie

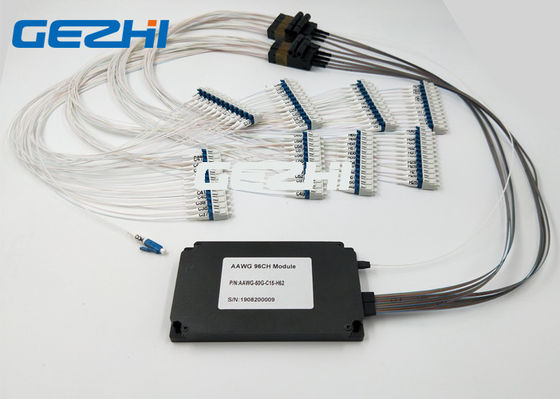

Pakketbeeld
