Productnaam: | MEMS glasvezelschakelaar | Kanaal: | 1x16 |
---|---|---|---|
Golflengte: | 1310&1550nm | Controletype: | Niet-sluit |
Schakelaar: | niets | Toepassing: | Kanaalmonitor |
Hoog licht: | mems vezel optische schakelaar,RS232 optische Schakelaar,de Optische Schakelaar van 1x16 MEMS |

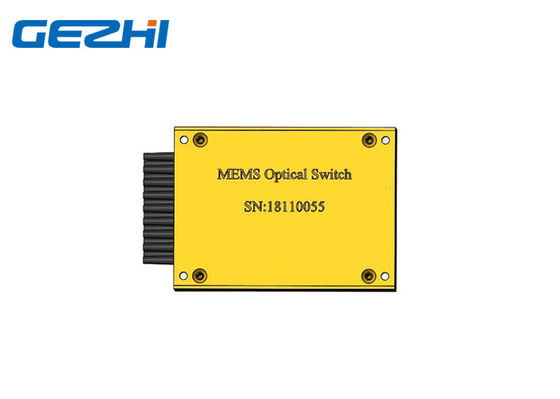

1x16 brede passband MEMS Singlemode Vezel Optische Schakelaar
Is de Optische Schakelaar van MEMS van GEZHI gebaseerd op een micro-electromechanical spaander van systeem(mems). De MEMS-spaander bestaat uit een elektrisch beweegbare spiegel op een siliciumsteun. Een voltage op de MEMS-spaander wordt toegepast veroorzaakt de spiegel om te roteren, wat de koppeling van licht tussen de input en outputvezels van de Optische Schakelaar die van MEMS verandert.
Eigenschappen
De Tijden van de hoge snelheidsomschakeling
Hoge stabiliteit en hoge betrouwbaarheid
Laag toevoegingsverlies en Lage PDL
Ongevoelig aan Schok en Trilling
Toepassingen
Omschakeling
Netwerk Controle
Het blokkeren
Specificatie
Parameter | Eenheid | Waarde |
Omschakelingskanaal | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
Golflengte | NM | C band/L band/C+L/others |
Toevoegingsverlies | dB | ≤0.8/1.0/1.2/1.5/1.7 |
Herhaalbaarheid | dB | ≤±0.02 |
Terugkeerverlies | dB | ≥50 |
Dwarsbespreking | dB | ≥50 |
Golflengte Afhankelijk Verlies | dB | ≤0.3 |
Polarisatie Afhankelijk Verlies | dB | ≤0.2 |
Temperatuur Afhankelijk Verlies | dB | ≤0.3 |
Omschakelingstijd | Mej. | ≤15 |
Optische Macht Behandeling | mw | ≤500 |
Schakelaartype | -- | Niet-sluit |
Machtsvoltage | V | 5±10% |
Machtsconsumptie | W | ≤0.4 |
Duurzaamheid | Cycli | 1 miljard Min. |
Werkende Temperatuur | ℃ | -5 ~+70 |
Werkende Relatieve Vochtigheid | %RH | 5~90 |
Opslagtemperatuur | ℃ | -40 ~ +85 |
Opslag Relatieve Vochtigheid | %RH | 5~90 |
Vezeltype | -- | Smf-28 of Equivalent |
Nota's:
1. Gespecificeerd zonder schakelaars;
2. O band: 1290~1330nm, c-band: 1530~1570nm, l-band: 1570~1610nm, Volledige band: 1270~1620nm
3. IL wordt gemeten bij CWL, 23 ℃. IL is voor enig-band. De dubbel-band voegt 0,2 dB toe.
4. WDL wordt gemeten in waaier van a +/- 20nm-bij 23 ℃
5. De herhaalbaarheid wordt bepaald na 100 cycli
6. Vezeltype: Smf-28 met 0.9mm losse buis of equivalent
MEMS-Spaander
Ordeinformatie
GZ-lidstaten-1x16-x
Wijze | Kanaal | Golflengte | Vezeltype | Vezellengte | Schakelaar | Controletype |
MS=MEMS schakelaar |
1xN Specificeer N, waar N≤32 |
1=O band 2=C band 3=L band 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
