| Productnaam: | Rode/Blauwe WDM | Golflengte: | Rood/Blauw |
|---|---|---|---|
| Haven: | 1x2 | PackageLGXcassette: | roestvrij staalbuis |
| Schakelaar: | FC/PC | Toepassing: | WDM netwerk |
| Hoog licht: | Rode Blauwe WDM,C Banddwdm Apparaat,1x2 filterwdm |
||

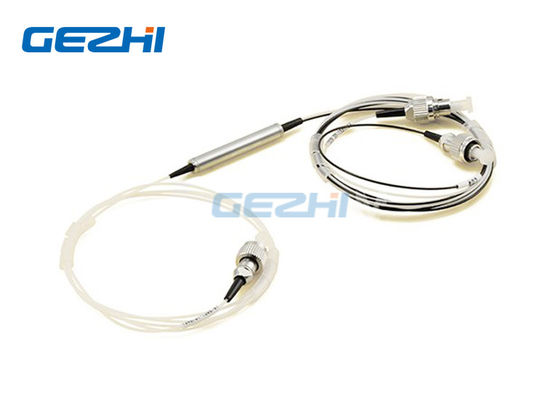

1x2 het rode/Blauwe WDM apparaat van de Filterc band DWDM
Is de Rode/Blauwe filter van GEZHI DWDM een thin-film filterapparaat. Het is een drie-haven apparaat. Één haven wordt genoemd „Gemeenschappelijk.“ De andere twee havens verstrekken de buis voor twee golflengte „banden“: het rood (λ>1547 NM) en het Blauw (λ<1543 nm="">
| Eigenschappen | Toepassing |
|
|
Van de de Bandfilter DWDM van DWDM Rode/Blauwe van de de Bandfilter DWDM Rode/Blauwe Rode/Blauwe de Bandfilter met
met Roestvrij staalbuis met Plastic ASB-doospakket 19 het“ 1RU-Rek zet pakket op
Typisch, echter, wordt het apparaat gebruikt als bidirectionele (d.w.z. tweerichtings) WDM. Één band wordt verzonden naar het Gemeenschappelijke been, terwijl de andere band van het Gemeenschappelijke been wordt geleverd. (zie voorbeelddiagram) in een DWDM-module, die een Rode/Blauwe filter gebruikt, kan een Mux met een Demux worden gecombineerd.
Bijvoorbeeld, combineert Mux DWDM-kanalen in de Rode band, terwijl Demux DWDM-kanalen in de Blauwe Band scheidt. Gebruikend een Rode/Blauwe fillter, kan men het Rood combineren overbrengt kanalen en het Blauw ontvangt kanalen op één enkele vezel.
Het opdracht geven van tot Informatie
| Golflengte | Pakketspecificatie | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| R/B=Red/Blue Golflengte |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19“ 1U Rackmount X= anderen |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Prestatiesspecificaties
| Type | FWDM | ||
| De Golflengte van het paskanaal | NM | 1547~1561 (Rood) | 1530~1543.2 (Blauw) |
| De Golflengte van het bezinningskanaal | NM | 1530~154.2 (Blauw) | 1547~1561 (Rood) |
| De toevoegingsverlies van het paskanaal | dB | ≤0.60 | |
| De toevoegingsverlies van het bezinningskanaal | dB | ≤0.40 | |
| Kanaalrimpeling | dB | ≤0.3 | |
| Aangrenzende kanaalisolatie | dB | ≥30 | |
| Druk kanaalisolatie uit | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Gerichtheid | dB | ≥55 | |
| Terugkeerverlies | dB | ≥50 | |
| Macht Behandeling | mw | 300 | |
| Werkende temperatuur | ℃ | -5~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Pakketdimensies | mm | φ5.5x34 | |
Nota: 1. De aanpassing is beschikbaar.
2. Het toevoegingsverlies omvat geen schakelaar, zal elke schakelaar 0.2dB-verlies toevoegen.
3. Andere golflengte kan op het verzoek van de klant worden gemaakt. Bijvoorbeeld, L-Band R/B, C/L-Band.
Voorbeeld van Rode/Blauwe WDM in tweerichtingsgebruik.
