OXC RS232 1100nm 19“ Multimode Optische de Schakelaarmodule van 1x8

1xN Multimode Optische Schakelaarmodule 19“ Rekchassis

Co. van GEZHI Photonics, Ltd ‚s1×8-Prismaschakelaar verstrekt kanaalselectie tussen een één enkele inputvezel en één van acht outputvezels. Elektrisch aangedreven en onafhankelijk werkend van datasnelheid en signaalformaat. Co. van GEZHI Photonics, het Prismaschakelaar wordt van 1x8 van Ltd gehuisvest in een 19“ 1U Rackmount met RS232-Controle en het Externe beheer van RJ45 Ethernet.

Eigenschappen

Laag toevoegingsverlies, Snelle omschakeling

LEIDEN vertoningspaneel. Visuele vertoning, Geschikte verrichting

RS232 controle en het Externe beheer van RJ45 Ethernet
SerialNet, Hoge Betrouwbaarheid, Hoge Stabiliteit
Transparant transmissiesignaal. Hoge stabiliteit en betrouwbaarheid
Kanaal en tijd het interval van automatisch aftasten kan opstelling zijn

Toepassingen

OXC, OLP, ROADM
Golflengteschakelaar van het testen van systeem
Kanaalschakelaar van optisch sensorsysteem

Specificatie

Parameters	Eenheid	Indicatoren
Eenheidstype		FSW-1x8-MM.-vriespunt
Golflengtewaaier	NM	800~1100nm
Testgolflengte	NM	850 NM
Toevoegingsverlies	dB	Type. ≤0.8dB, Max.≤1.5 dB
Herhaalbaarheid	dB	≤ 0,02
Terugkeerverlies	dB	≥ 35
Overspraak	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Optische Macht	mw	≤ 500
Omschakelingstijd	Mej.	≤10 Mej. (aangrenzend kanaal)
Vezeltype	um	9/125
Schakelaar		FC/PC
Controlerende Haven		RJ45 & RS-232
Werkende Voeding (Stop-Type)	V	AC: 100~ 240 (50/60Hz)
Machtsconsumptie	W	< 10
Werkende Temperatuur	℃	-10 ~ 60
Grootte	mm	1U: 483 x 230 x 45



Laag van de het Rek1×n (N≤16) Optisch Schakelaar van het Toevoegings het Materiaal fsw-1x8-u Verlies

Comité om te verklaren:

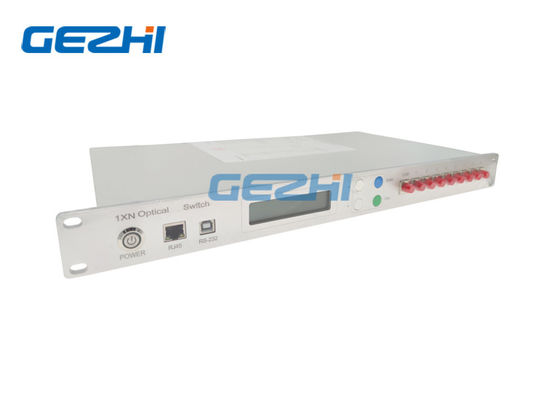

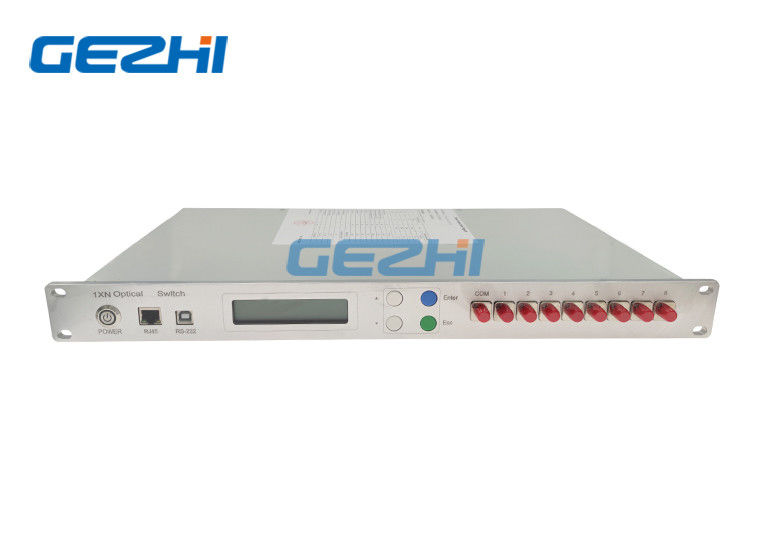

Voorpaneel

◆Macht: Hoofdschakelaar van voeding

◆RJ45: De interface van het communicatienetwerkbeheer;

◆Rs-232: Rs- periodieke interface; RS232 periodieke communicatie interface;

◆LCD: Apparaten die informatie direct tonen;

◆▲: Sleutel zich omhoog te bewegen; ▼: Sleutel zich neer te bewegen; Ga binnen: Te bepalen sleutel;

Esc: Te annuleren sleutel;

◆Com, 1~8: Vezelinterface;

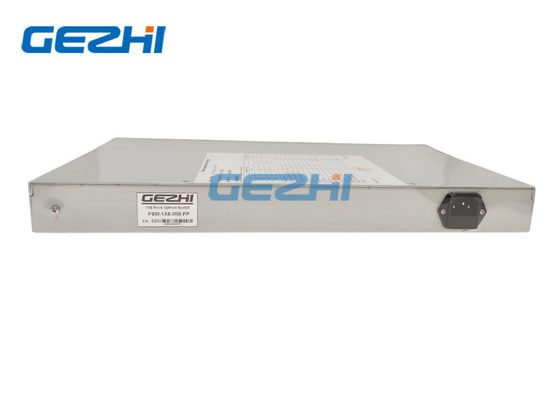

Achtercomité

◆AC: 100~240V: De interface van het machtskoord;



Pakket
