Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | De volledige Optische Schakelaars van 2x2 | Controletype: | Niet-geblokkeerd |
---|---|---|---|
Golflengte: | 1260~1650nm | Voltage: | 5v |
Schakelaar: | FC/UPC | Eigenschap: | Laag toevoegingsverlies |
Hoog licht: | De niet Geblokkeerde Optische Schakelaars van 2x2,Door de Dwars Optische Schakelaars van 2x2,1650nm Schakelaar van de vezel de Optische Kabel |

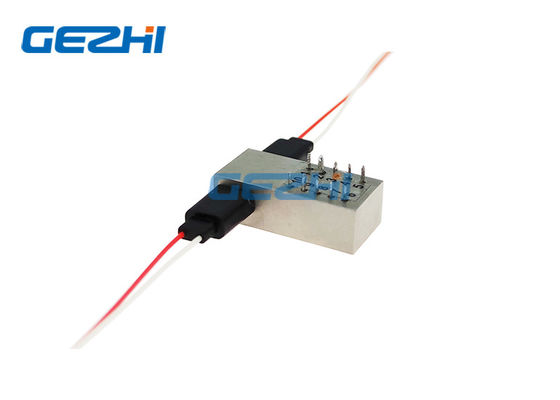

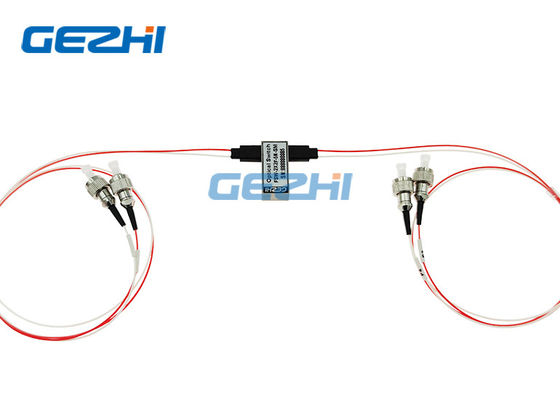

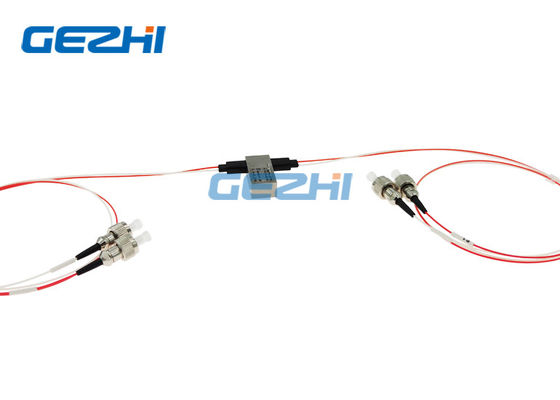

Door & de Dwars niet-Geblokkeerde Volledige Optische Schakelaars van 2x2
De Volledige Optische Schakelaars van 2x2 van Co. van GEZHI Photonics, Ltd met door en Dwars optische staat. Zijn gebruikt in Kanaal het Blokkeren, Configuratie voegen/laten vallen oplossing met lage optische vervormingen en hoge betrouwbaarheid toe.
Eigenschappen
Onovertroffen Lage Kosten
Lage Optische Vervormingen
Toepassingen
Kanaal het Blokkeren
Specificatie
Parameters | Specificaties | Eenheid |
Werkende Golflengte | 1260~1620 (SM) | NM |
Toevoegingsverlies | ≤1.0 | dB |
Golflengte Afhankelijk Verlies | ≤0.25 | dB |
Polarisatie Afhankelijk Verlies | ≤0.05 | dB |
Temperatuur Afhankelijk Verlies | ≤0.20 | dB |
Terugkeerverlies | SM≥50 | dB |
Dwarsbespreking | SM≥55 | dB |
Schakelaartijd | ≤8 | Mej. |
Herhaalbaarheid | ≤±0.02 | dB |
Duurzaamheid | ≥107 | tijden |
Werkend Voltage | 3 of 5 | V |
Schakelaartype | Niet-sluit/het Sluiten | |
Werkende Temperatuur | - 20~+70 | ℃ |
Opslagtemperatuur | - 40~+85 | ℃ |
Optische Macht | ≤500 | mw |
Afmeting | 27.0L×12.5W×8.4H | mm |
Spelden
Type | Optische Route | Elektrische Aandrijving | De Sensor van de staat | ||||||
Volledige 2×2 | Speld 1 | Speld 5 | Speld 6 | Speld 10 | Speld 2-3 | Speld 3-4 | Speld 7-8 | Speld 8-9 | |
Het sluiten | P1-P4, P2-P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
P1-P3, P2-P4 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Niet-sluit | P1-P4, P2-P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
P1-P3, P2-P4 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open |
Optische Route
Mechanische Tekening
Ordeinformatie
Gz-fsw-2×2F
Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
