Productnaam: | 2x2 volledige Optische Schakelaars | Controletype: | Geblokkeerd |
---|---|---|---|
Golflengte: | 1310/1550nm | Voltage: | 5V of 3V |
Schakelaar: | FC/UPC of aangepast | Eigenschap: | Hoge Betrouwbaarheid |
Hoog licht: | 1x1 geblokkeerde Mechanische Optische Schakelaars,1310nm geblokkeerde Mechanische Optische Schakelaars,LC/APC kanaal die Optische Schakelaars blokkeren |

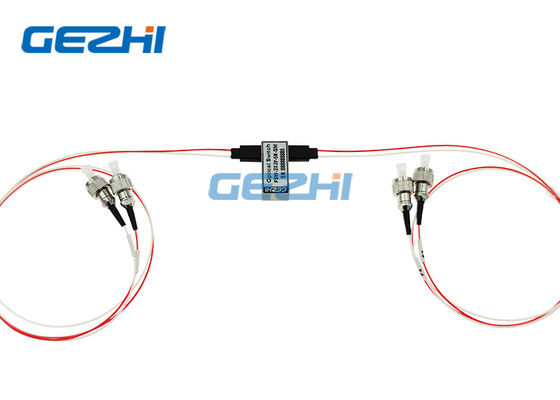

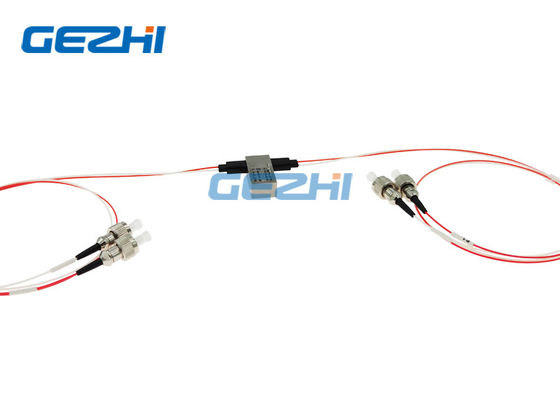

De geblokkeerde Dubbele Optische Schakelaars van 1x1 voor Kanaal het Blokkeren
De Dubbele Optische Schakelaars van 1x1 van Co. van GEZHI Photonics, Ltd betekent door Volledige mechanische de Vezel optische schakelaar ook van 2x2, zijn met en kruisen optische staat. Zijn gebruikt in Configuratie voegen/laten vallen oplossing, Kanaal het Blokkeren, met hoge betrouwbaarheid en lage optische vervormingen toe.
Eigenschappen Het faalveilige Sluiten
Onovertroffen Lage Kosten
Lage Optische Vervormingen Epoxy-vrije Optische Weg
Hoge Betrouwbaarheid
|
Toepassingen Kanaal het Blokkeren Configureerbaar voeg/Daling toe
Systeem Controle
Instrumentatie
|
Specificatie
Parameters | Specificaties | Eenheid |
Werkende Golflengte | 1260~1620 (SM) | NM |
Toevoegingsverlies | ≤1.0 | dB |
Golflengte Afhankelijk Verlies | ≤0.25 | dB |
Polarisatie Afhankelijk Verlies | ≤0.05 | dB |
Temperatuur Afhankelijk Verlies | ≤0.20 | dB |
Terugkeerverlies | SM≥50 | dB |
Dwarsbespreking | SM≥55 | dB |
Schakelaartijd | ≤8 | Mej. |
Herhaalbaarheid | ≤±0.02 | dB |
Duurzaamheid | ≥107 | tijden |
Werkend Voltage | 3 of 5 | V |
Schakelaartype | Niet-sluit/het Sluiten | |
Werkende Temperatuur | - 20~+70 | ℃ |
Opslagtemperatuur | - 40~+85 | ℃ |
Optische Macht | ≤500 | mw |
Afmeting | 27.0L×12.5W×8.4H | mm |

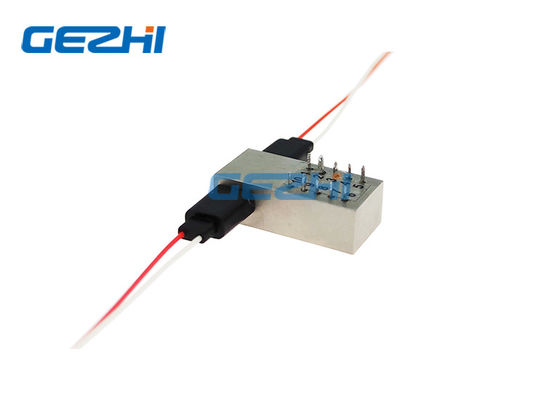

Spelden
Type | Optische Route | Elektrische Aandrijving | De Sensor van de staat | ||||||
Volledige 2×2 | Speld 1 | Speld 5 | Speld 6 | Speld 10 | Speld 2-3 | Speld 3-4 | Speld 7-8 | Speld 8-9 | |
Het sluiten | P1-P4, P2-P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
P1-P3, P2-P4 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Niet-sluit | P1-P4, P2-P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
P1-P3, P2-P4 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open |
Ordeinformatie
Gz-fsw-2×2F
Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

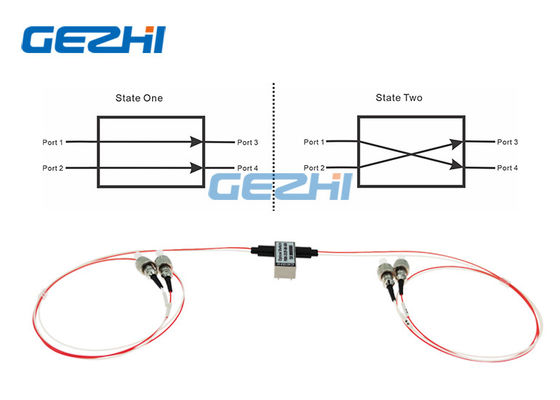

Optische Route
Mechanische Tekening
