Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Optische Afgesneden Schakelaar | Golflengte: | 850nm |
---|---|---|---|
Controletype: | Niet-sluit | Voeding: | 5V spanning |
Schakelaar: | FC/PC | Toepassing: | Kanaalblokkering |
Hoog licht: | Enig werp Optische Afgesneden Schakelaar,850nm optische Afgesneden Schakelaar,1x1 kies de Optische Vezelschakelaar uit van Pool |

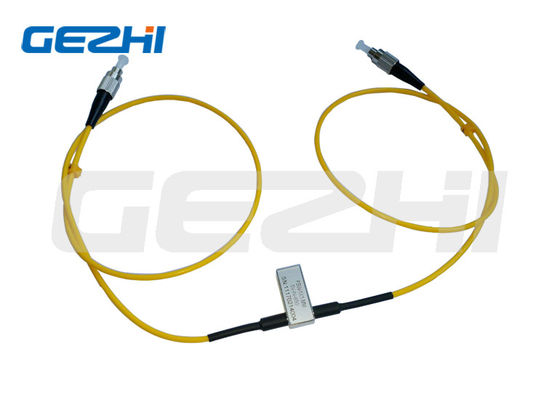

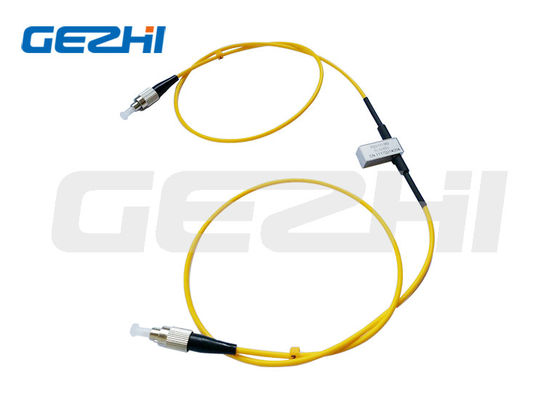

1x1 enige Enige Pool werpt Optische Afgesneden Schakelaar
Schakelaar van 1x1 van GEZHI wordt de Optische Afgesneden ontworpen voor gebruik in optische vezelcommunicatienetwerken en metingsinstrumenten. De optische afgesneden schakelaar van 1x1 bestaat uit twee havens die overbrengt, opnieuw richt of selectief optische macht in een lijn van de vezel optische transmissie blokkeert.
De optische afgesneden die schakelaar van 1x1 wordt aangedreven om tussen twee staten te selecteren of te veranderen. Dientengevolge, verbruikt het lage stroom om de optische schakelaar in werking te stellen.
Eigenschappen
Enige wijze of Multimode facultatief
Brede werkende golflengtewaaier
Naad-verbinding pakket
Het faalveilige Sluiten en niet-Sluit
Lage optische vervormingen
Laag Toevoegingsverlies
Hoogst Stabiel & Betrouwbaar
Korte omschakelingstijd
Compact ontwerp, Miniatuurgrootte
Epoxy-vrij op Optische Weg
Toepassingen
Netwerkomschakeling
R&D in Laboratorium
Kanaal het blokkeren
Module en Systeemintegratie
Instrumentatie, het testen, en meting
Vezelsensor
Metropolitan area network
Systeem controle
Netwerkbescherming en restauratie
Specificatie
Parameters | Gz-fsw-1×1 | ||
Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
Het werken avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
Toevoegingsverlies | dB | Type: 0,5 Maximum: 0,8 | Type: 0,5 Maximum: 0,8 |
Terugkeerverlies | dB | MM≥30 SM≥50 | |
Overspraak | dB | MM≥65 SM≥75 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Herhaalbaarheid | dB | ≤±0.02 | |
Voeding | v | 3.0 of 5.0 | |
Leven | tijden | ≥107 | |
Schakelaartijd | Mej. | ≤8 | |
Transmissiemacht | mw | ≤500 | |
Werkende Temperatuur | ℃ | -20~+70 | |
Opslagtemperatuur | ℃ | -40~+85 | |
Gewicht | g | 16 | |
Afmeting | mm | (L) 27.0× (W) 12.0× (H) 8,2 |
Ordeinformatie
GZ-FSW-1x2-x
Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Spelden
Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
1×1 | Speld 1 | Speld 5 | Speld 6 | Speld 10 | Speld 2-3 | Speld 3-4 | Speld 7-8 | Speld 8-9 | |
Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
Lichte dicht | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
Lichte dicht | V+ | -- | -- | GND | Open | Sluit | Sluit | Open |
Optische Route
Status | Status Twee |
|
Afmeting
