Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | 1x2 optische Switche | Controletype: | Niet-sluit/het Sluiten |
|---|---|---|---|
| Golflengte: | 1260~1650nm | Eigenschap: | Hoge Betrouwbaarheid |
| Schakelaar: | SC/UPC of aangepast | Werkende temperatuur:: | -20~70℃ |
| Voltage: | 3V of 5V | ||
| Hoog licht: | 1650nm mechanische Vezelschakelaar,FC Mechanische de Vezelschakelaar van Sc,500mW Multimode Vezelschakelaar |
||

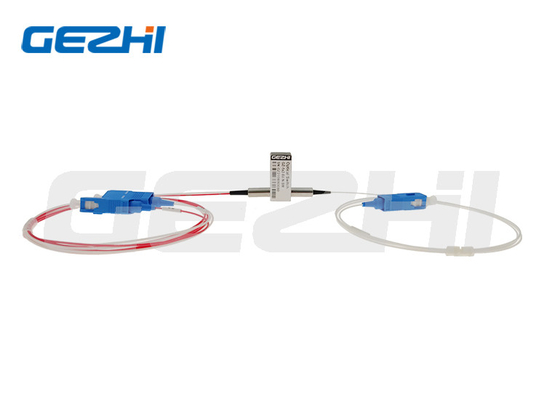

1x2 optische Schakelaars
Gezhi Optische Swiches, het kenmerkt uitstekende mechanische en optische prestaties en verenigt verschillende schakelaarconfiguratie van 1x1, 1x2, 2x2-Omleiding, 2x2, Dubbele 1x2, Dubbele 2x2-Omleiding, Dubbele 2x2 op het gelijkaardige compacte pakket. Het is een ideale component voor OADM, OXC, systeem controle en bescherming. Met compact pakket, kan het gemakkelijk zijn om in een hoogte te integreren - dichtheids optisch communicatiesysteem.
|
Eigenschappen Het faalveilige Sluiten
Onovertroffen Lage Kosten
Lage Optische Vervormingen Epoxy-vrije Optische Weg
Hoge Betrouwbaarheid
|
Toepassingen Kanaal het Blokkeren Configureerbaar voeg/Daling toe
Systeem Controle
Instrumentatie
|
Specificatie
| Parameters | Specificaties | Eenheid |
| Werkende Golflengte | 1260~1620 (SM) | NM |
| Toevoegingsverlies | ≤1.0 | dB |
| Golflengte Afhankelijk Verlies | ≤0.25 | dB |
| Polarisatie Afhankelijk Verlies | ≤0.05 | dB |
| Temperatuur Afhankelijk Verlies | ≤0.20 | dB |
| Terugkeerverlies | SM≥50 | dB |
| Dwarsbespreking | SM≥55 | dB |
| Schakelaartijd | ≤8 | Mej. |
| Herhaalbaarheid | ≤±0.02 | dB |
| Duurzaamheid | ≥107 | tijden |
| Werkend Voltage | 3 of 5 | V |
| Schakelaartype | Niet-sluit/het Sluiten | |
| Werkende Temperatuur | - 20~+70 | ℃ |
| Opslagtemperatuur | - 40~+85 | ℃ |
| Optische Macht | ≤500 | mw |
| Afmeting | 27.0L×12.5W×8.4H | mm |
Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×2 | kanaal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open |
|
1x2 de optische Informatie van de Schakelaarorde
GZ-FSW-1x2-xx
Ordeinformatie
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optische Route
| Status | Status Twee |
|
|
 |
Mechanische Tekening
