1 RU Rack Chassis-WDM Duplex van de Vezel de Optische Multiplextelegraaf LC/UPC voor CATV-Verbindingen

GEZHI PhotonicsCoarse Wavelength Division Multiplexing units zijn een flexibele plug-and-play netwerkoplossing waarmee netwerkoperators kosteneffectief point-to-point of ringgebaseerde WDM optische netwerken kunnen implementeren.

Onze CWDM MUX DEMUX zijn perfect geschikt om PDH-, SDH / SONET-, ETHERNET-services over WWDM, CWDM en DWDM te transporteren in optische metro-edge- en toegangsnetwerken.

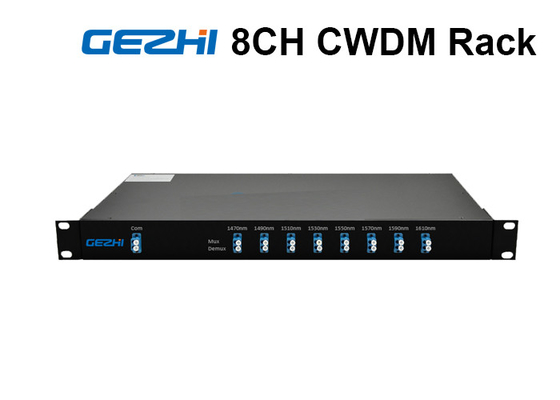

Voorpaneel van 8ch 1310-1610nm CWDM Mux Demux, type B

Connectoren aan de voorkant van de CWDM Mux Demux-modules zijn gelabeld en gebruiken dezelfde kleurcodering die wordt gebruikt om de golflengte van de individuele CWDM-transceivers aan te geven.De connectoren aan het einde van CWDM-transceivers hebben dezelfde kleurcode, wat het proces van het aansluiten van een CWDM-transceiver op de bijbehorende apparaatpoort vereenvoudigt.





Onze componenten voldoen aan of overtreffen standaard marktspecificaties voor optische componenten.Het is misschien nog steeds niet helemaal duidelijk hoe verschillende parameters zoals isolatie nauwkeuriger worden gedefinieerd.Het volgende diagram illustreert de belangrijkste parameters, volgens het "red box-model", in overeenstemming met ITU.Het kanaal, inclusief de bandbreedte en isolatie zoals gedefinieerd door de componentspecificaties, bakent een kader af.Het gemeten transmissiespectrum van elk kanaal moet boven de box liggen.Het mag in geen geval interfereren met een aangrenzende box (kanaal).Daarom moeten isolatie- en insertieverliezen worden gehandhaafd binnen de grenzen die zijn bepaald door de gedefinieerde centrale golflengten en bandbreedte.
