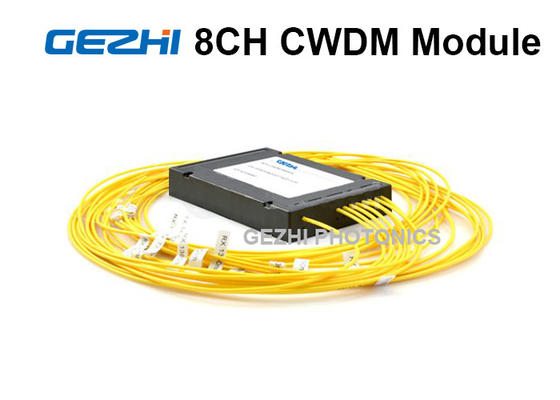

8 Module 1270 van de kanalen Simplexvezel CWDM - 1610nm voor Vezel Optische Versterker

Simplexcwdm MUX

GEZHI-het Multiplextelegraaf (MUX) werk met demultiplexer (DEMUX) aan de andere kant voor enige richtinggegevenstransmissie meer dan één vezel.



De Module van GEZHI Photonics 8CH CWDM Mux/Demux is een passieve technologie, staat het voor om het even welk protocol dat over de verbinding toe moet worden vervoerd, zolang het bij een specifieke die golflengte is (d.w.z. T1 over vezel bij 1570nm naast 10Gbps Ethernet bij 1590nm wordt vervoerd). Dit staat voor toekomstig ondoordringbaar maken op lange termijn van de voorzien van een netwerkinfrastructuur omdat toe de multiplextelegrafen eenvoudig licht bij om het even welke netwerksnelheid breken, ongeacht het protocol dat wordt opgesteld.

GEZHI Photonics verstrekt een volledige portefeuille van CWDM Mux Demux en Optisch de eenheden voeg van de Dalingsmultiplextelegraaf (OADM) toe om alle toepassingen zoals aan te passen: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx en CATV. En wij verstrekken facultatieve havenconfiguraties zoals: Druk Haven, Monitorhaven, 1310nm-passband haven en 1550nm-haven voor deze multiplextelegrafen volgens klantenkeus uit.





Een Gemeenschappelijke haven:

• LC, beschikbare de schakelaars van Sc, ST en FC-.

B Standaardhaven 1310nm:

• Staat een erfenis1310nm signaal toe om over te gaan. D.w.z., kan het LR optica, LX-optica enz. dragen.
• LC, beschikbare de schakelaars van Sc, ST en FC-.

C Standaardhaven 1550nm:

• Staat een erfenis1550nm signaal toe om over te gaan. D.w.z., kan het de optica van ER, Zr-optica, LX-optica, ZX-optica enz. dragen.
• LC, beschikbare de schakelaars van Sc, ST en FC-.

D Mux/Demux haven voor specifieke golflengten:

• LC, beschikbare de schakelaars van Sc, ST en FC-.
• Volgzaam met de ITU G.657A1 norm als gebrek.

E Uitdrukkelijke haven:

• Laat het draperen van twee modules van CWDM toe mux/demux, die de kanaalcapaciteit op de gemeenschappelijke vezelverbinding verdubbelen.
• De kanaalisolatie is 15dB als gebrek, op verzoek beschikbare 16dB ~40dB.
• LC, beschikbare de schakelaars van Sc, ST en FC-.

F Monitorhaven:

• Sluit meting/controleapparatuur, zoals machtsmeters of netwerkanalysatoren, aan de moduleoutput aan.
• Wanneer de gebeëindigde controle, losmaakt worden de instrumenten en het netwerk verlaten ongestoord.
• LC, beschikbare de schakelaars van Sc, ST en FC-.
• Het kraanpercentage is 5% als gebrek, 1%, 2%, 3%, of op verzoek beschikbare 10%.

De daadwerkelijke lay-out hangt van het gekozen schakelaartype evenals andere factoren af. Nochtans, blijft de belangrijkste regeling sameWe verstrekt facultatieve havenconfiguraties zoals: Druk Haven, Monitorhaven, 1310nm-passband haven en 1550nm-haven voor deze multiplextelegrafen volgens klantenkeus uit, wanneer het gebruiken van met 1310nm erfenis SDH/SONET, CWDM-golflengten 1270, 1290, 1310, zouden 1330 en 1350nm niet moeten worden gebruikt. Wanneer het gebruiken van met 1550nm erfenis SDN/SONET, CWDM-zouden de golflengten 1510, 1530, 1550, 1570 en 1590nm niet moeten worden gebruikt.
