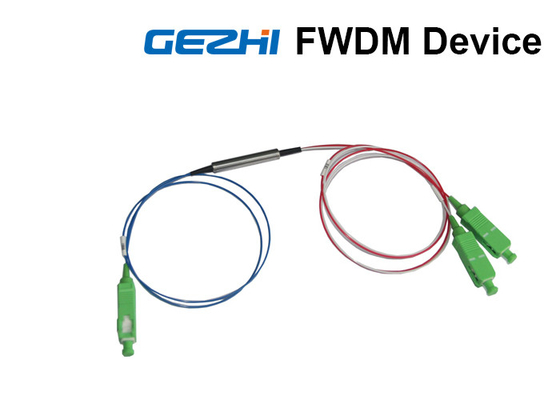

3 de Pas 1490nm van de havenfwdm Filter CWDM Mux Demux wijst op 1310/1550nm

FTTX-Filterwdm de module uitgebreid in EDFA, Raman-versterkers, WDM netwerken en de instrumentatie van de vezeloptica is wordt gebruikt gebaseerd op technologie die de Dunne van de Filmfilter (TFF). Het apparaat combineert of scheidt licht bij verschillende golflengten in een brede golflengtewaaier. Het kan de capaciteit van één enkele vezel uitbreiden om tweerichtingsdiemededeling te bereiken, zodat wijd in optische netwerkverbetering en uitbreiding wordt gebruikt, of introduceert nieuwe uitvoerige zaken enz.



GEZHI Photonics verstrekt simultaan overseinende (WDM) de filterapparaten op filter-gebaseerde van de golflengteafdeling die aan de bijzondere golflengtebanden voor uw speciale toepassingen worden aangepast. Aangezien u zou kunnen het weten, GEPON-werkt het systeem zelf aan 1310/1490, zodat CATV-wordt het signaal hier geleverd over zelfde vezel gebruikend 1550nm, en FWDM is een plaats waar dit alles „gemengd“ werd.





Type		FWDM
Werkende Golflengte T: transmissiegolflengte R: bezinningsgolflengte 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	NM	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Het verlies van de transmissietoevoeging	dB	≤0.80
Het verlies van de bezinningstoevoeging	dB	≤0.60
De isolatie van het transmissiekanaal	dB	≥30
De isolatie van het bezinningskanaal	dB	≥17
PDL	dB	≤0.1
Golflengte thermische stabiliteit	nm/℃	≤0.003
De thermische stabiliteit van het toevoegingsverlies	dB/℃	≤0.005
Gerichtheid	dB	≥55
Terugkeerverlies	dB	≥45
Werkende temperatuur	℃	-20~+70
Opslagtemperatuur	℃	-40~+85

Nota: 1. De aanpassing is beschikbaar.

2. pecified zonder schakelaar, en voegen een extra 0.2dB-verlies per schakelaar toe.



• Pas (Transmissie) Kanaal: 1490nm
• Bezinningskanaal: 1310nm en 1550nm
• Hoge Isolatie, Betrouwbaarheids en kanaalisolatie
• Laag Toevoegingsverlies en uitstekende milieubetrouwbaarheid
• Volgzame RoHS



• Glazen buispakket voor de naakte vezel van 250um
• Het pakket van de staalbuis voor de naakte vezel van 250um en 900um-vezel
• ABS doos voor de vezel van 900um, van 2.0mm en van 3.0mm
• Nota: 250um de naakte vezel moet ook finne met schakelaar worden uitgerust



Het beeld A is voor T13/R15, T14/R1315, de Filterwdm van T1415/R13 FTTX
Het beeld B is voor T15/R13, T13/R1415, T15/R1314, de Filterwdm van T1314/R15 FTTX
