| Productnaam: | 1x1 optische schakelaar | Golflengte: | 1310&1550nm |
|---|---|---|---|
| Controletype: | Het sluiten | Voeding: | 5V spanning |
| Schakelaar: | niets | Toepassing: | Kanaalblokkering |
| Hoog licht: | 1550nm vezel Optische Schakelaars,1x1 sloot Vezeloptische schakelaar,Het sluiten van Optische Schakelaar |
||

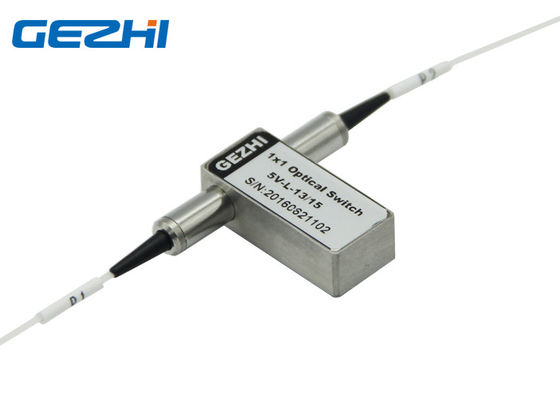

1x1 Optische de vezel schakelt/van Blind gesloten Vezeloptische schakelaar in
Wordt de de Vezel Optische Schakelaars van 1x1 van GEZHI ontworpen voor gebruik in optische vezelcommunicatienetwerken en metingsinstrumenten. De On/off blind gesloten schakelaar van 1x1 bestaat uit twee havens die overbrengt, opnieuw richt of selectief optische macht in een lijn van de vezel optische transmissie blokkeert.
1x1 On/Off blind vezeloptische schakelaar sloot moet worden aangedreven om tussen twee staten te selecteren of te veranderen. Dientengevolge, verbruikt het lage stroom om de optische schakelaar in werking te stellen.
Eigenschappen
Korte omschakelingstijd
Compact ontwerp, Miniatuurgrootte
Lage optische vervormingen
Laag Toevoegingsverlies
Hoogst Stabiel & Betrouwbaar
Epoxy-vrij op Optische Weg
Enige wijze of Multimode facultatief
Brede werkende golflengtewaaier
Naad-verbinding pakket
Het faalveilige Sluiten en niet-Sluit
Toepassingen
Module en Systeemintegratie
Instrumentatie, het testen, en meting
Vezelsensor
Netwerkomschakeling
R&D in Laboratorium
Kanaal het blokkeren
Metropolitan area network
Systeem controle
Netwerkbescherming en restauratie
Specificatie
| Parameters | Gz-fsw-1×1 | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Het werken avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,5 Maximum: 0,8 | Type: 0,5 Maximum: 0,8 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voeding | v | 3.0 of 5.0 | |
| Leven | tijden | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) 27.0× (W) 12.0× (H) 8,2 | |
Ordeinformatie
GZ-FSW-1x2-x
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

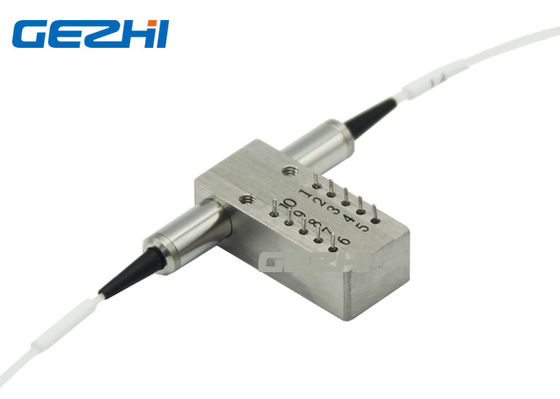

Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×1 | Speld 1 | Speld 5 | Speld 6 | Speld 10 | Speld 2-3 | Speld 3-4 | Speld 7-8 | Speld 8-9 | |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| Steek dicht aan | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| Steek dicht aan | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
Optische Route
| Status | Status Twee |
 |
|
Afmeting
