Productnaam: | 4x4 optische Schakelaars | Golflengte: | 1260~1650nm |
---|---|---|---|
Controletype: | Het sluiten of niet-Sluit | Voeding: | 3V of 5V |
Schakelaar: | LC/UPC of aangepast | Eigenschap: | Laag toevoegingsverlies |
Hoog licht: | 4x4 optische Omleidingsschakelaars,1650nm optische Omleidingsschakelaars,2x2 mechanische Optische Schakelaar |

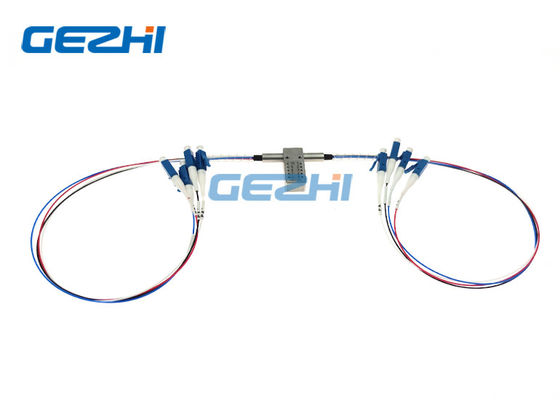

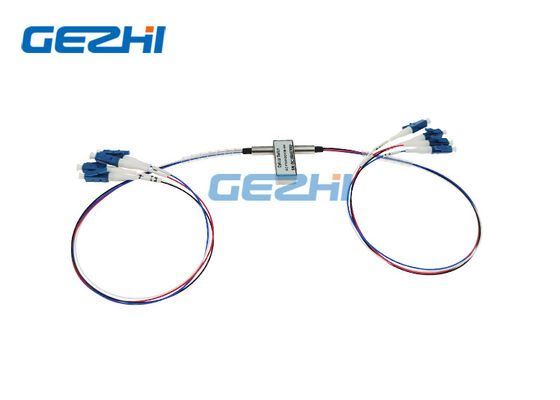

Non-Blocking van 4x4 Optische Dubbele 2x2 Mechanische Optische Schakelaar van de Omleidingsschakelaars
Co. van GEZHI Photonics, de optische schakelaar van 4x4 van Ltd wordt in het leven geroepen om te verstrekken dwars-verbind en functie tussen Input en Outputkanalen mijd. Het biedt uitstekend toevoegingsverlies, herhaalbaarheid en een brede werkende temperatuurwaaier aan.
Eigenschappen
Laag toevoegingsverlies
Uitstekende herhaalbaarheid
Lage overspraak
Laag polarisatie afhankelijk verlies
Brede passband
Toepassingen
Overtolligheidsomschakeling
Optische controlesystemen
Optische toe:voegen-Dalingsmultiplextelegraaf
Aanpassing en restauratie van vezelnetwerken
Specificatie
Model | Eenheid | GZ-FSW-D2x2B | |
Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
golflengte | NM | 850&1300 | 1310&1550 |
Toevoegingsverlies | dB | Type: 1.0 maximum: 1.5 | |
Terugkeerverlies | dB | MM≥30 SM≥50 | |
Dwarsbespreking | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Herhaalbaarheid | dB | ≤±0.02 | |
Voltage | v | 3.0 of 5.0±0.5 | |
Het werkende leven | Tijd | ≥107 | |
Schakelaartijd | Mej. | ≤8 | |
Macht behandeling | mw | ≤500 | |
Werkende temperatuur | ℃ | 20~+70 (het industriële type is beschikbaar) | |
Opslagtemperatuur | ℃ | -40~+85 | |
Vezelkleur |
P1, P1: Zwarte P2, P2: Rood P3, P3: Blauwe P4, P4: Wit |
||
Grootte | mm | 27.0×12×8.2 | |
Nota: 1 binnen werkende temperatuur en SOP. 2 exclusief Schakelaars. |
Optische Route
Spelden
Type | Staat | Spelddefinitie | Macht | Voorwaarde controle | ||||||
D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
Niet-sluit | A | P1- P3 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
P2-P4 | ||||||||||
B | P1-P1, P2-P2 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
P3-P3, P4-P4 | ||||||||||
Het sluiten | A | P1- P3 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
P2-P4 | ||||||||||
B | P1-P1, P2-P2 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open |
Ordeinformatie
GZ-D2x2B-x-xx
Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

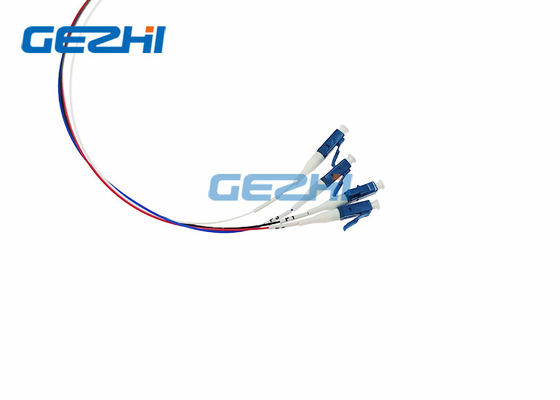

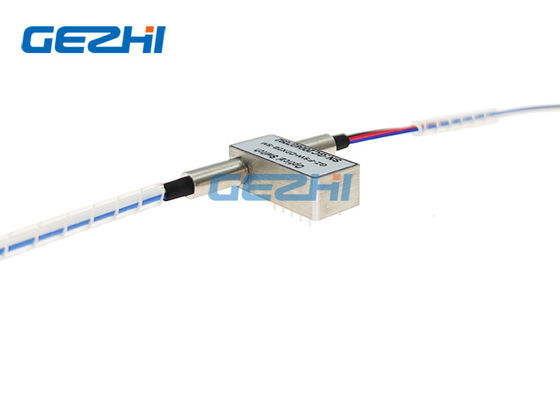

Meer Beelden
