Productnaam: | 1CH CWDM OADM | Golflengte: | 1350nm |
---|---|---|---|
Lijntype: | Het één het vezelwesten en oosten | Schakelaar: | IN&OUT: OTH SC/UPC: LC/UPC |
Pakket: | ABS doos: 100x80x10mm | Toepassing: | Toegangsnetwerk |
Hoog licht: | 1350nm optisch voeg dalingsmultiplextelegraaf toe,1 kanaal oadms,optische 1CH oadm voegen dalingsmultiplextelegraaf toe |

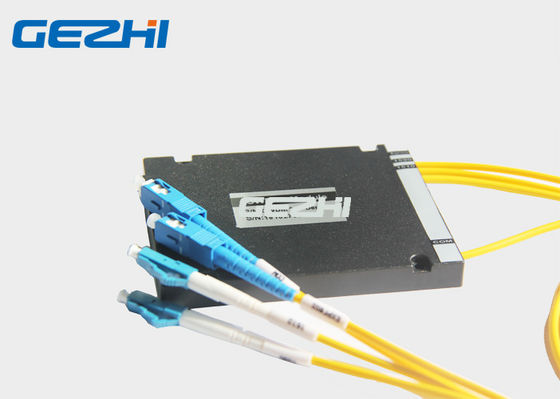

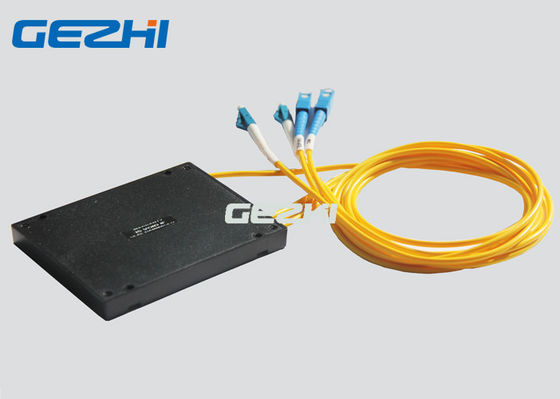

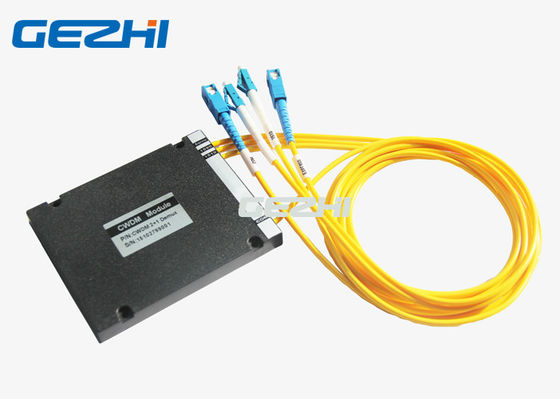

1 de Module van de kanaaloadm Multiplextelegraaf voegt en laat vallen het Westen en het Oosten van 1350nm toe
De de Multiplextelegraafmodule van OADM van GEZHI voegt en laat vallen het Westen en het Oosten van 1350nm met 1 kanaal van CWDM wavelength1350nm toe. De 1 Module van de Kanaaloadm Multiplextelegraaf voegt en laat vallen 1350nm-het Westen toe en het Oosten combineert golflengtekanalen op een optische transmissievezel. Module van de het Kanaaloadm Multiplextelegraaf van Gezhi voegt 1 en laat vallen 1350nm-het Westen toe en het Oosten wordt gebruikt in WDM systemen om vezel optische signalen, selectief toevoegend en dalend individu of reeksen golflengtekanalen van een CWDM-stroom simultaan over te seinen of demultiplexing en te verpletteren.
Eigenschappen
Laag Toevoegingsverlies
Het dubbel-opgeruimde Oosten en het Westen
Geen vereiste stroom
Flexibel OADM-voorzien van een netwerk
Toepassingen
Optisch voeg toe en daal
Cellulaire Toepassing
Telecommunicatie
Acessnetwerk
WDM Netwerk
Specificatie
Parameter |
Eenheid |
1CH CWDM OADM | ||
Voeg toe | Daling | |||
Kanaalgolflengte | NM | 1350nm | ||
Centrumgolflengte Nauwkeurigheid |
NM | ±0.5 | ||
Kanaal het Uit elkaar plaatsen | NM | 20 | ||
Kanaalpassband (@-0.5dB-bandbreedte |
NM | >13 | ||
Toevoegingsverlies | dB | <>0,6 | <>0,6 | |
Kanaalrimpeling | dB | 0,3 | ||
Isolatie |
Aangrenzend | dB | >30 | |
Niet aangrenzend | dB | >40 | ||
Inertion Verliestemperatuur Gevoeligheid |
dB/℃ |
<0> |
||
Golflengtetemperatuur Het verschuiven |
NM ℃ |
<0> | ||
Afhankelijke polarisatie Verlies |
dB | <0> | ||
Polarisatiewijze Verspreiding |
dB | <0> | ||
Gerichtheid | dB | >50 | ||
Terugkeerverlies | dB | >45 | ||
Maximummacht Behandeling | mw | 300 | ||
Opteratingstemperatuur | ℃ | -20~+70 | ||
Opslagtemperatuur | ℃ | -40~85 | ||
Pakketdimensie | mm | L100x80x10 |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd met schakelaar
Tekening
het Westen en het Oosten van 1Channel CWDM OADM op enige vezel
Het laat vallen het individuele kanaal en voegt die zelfde kanaalrug op de netwerkvezel in toe dubbel-opgeruimde transmissie.
1 kanaal 1350nm CWDM voegt & laat vallen multiplextelegraaf voor het OOSTEN en het WESTEN voor tweerichtingsgegevenstransmissie over toe enige vezels.
1 Optische het kanaal voegt het westen van de Dalingsmultiplextelegraaf en de filter van het oosten het draperen toe
1 de Module van de kanaaloadm Multiplextelegraaf voegt en laat vallen van 1350nm het Westen en van het Oosten Enige Vezel toe
