Het rek zet ABS WDM van het Moduledwdm MUX DEMUX 8 Kanaal 1310/1490/1550nm CATV PON op

Co. van GEZHI Photonics, Ltd is een fabriek wat CEx-hoofdzakelijk WDM, DWDM, de Module van AWG DWDM, CWDM, Filterwdm, Mechanische Optische Schakelaar zoals Multi het Kanaal Optische Schakelaar van 1x1, van 1x2, van 2x2B, van 2x2F, van 2x4, van 4x4, van 1x4, van 1x8 en van 1xN, Optisch Schakelaarmateriaal, de Optische Schakelaar van MEMS, MEM VOA, Optisch Flardkoord enz. veroorzaken.

De Optica van de de vezelmultiplextelegraaf DWDM van C53-C60 dwdm in telecommunicatie

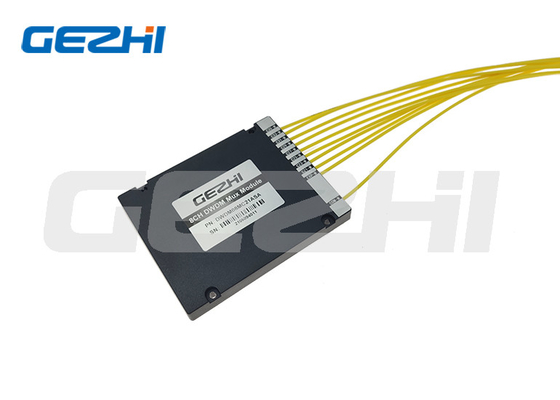

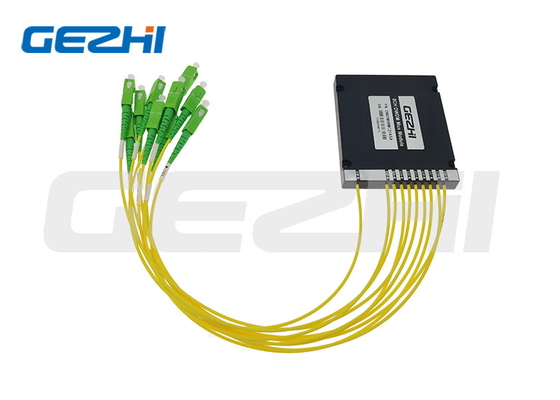

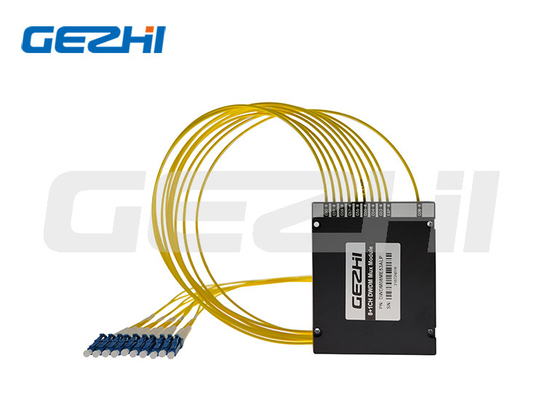

Deze module wordt ingepakt een multiplextelegraaf of demultiplexer in een kleine ABS doos: 100*80*10mm voor enige vezeltoepassing. Als Laag Toevoegingsverlies, hoge stabiliteit en betrouwbaarheid, zijn goed toepassing in FTTX, WDM Netwerk, Data Center enz.

Eigenschappen: Laag Toevoegingsverlies LAGE PDL Hoge Kanaalisolatie Uitstekende milieubetrouwbaarheid

Toepassingen: WDM Systeem CATV Metro/Acess-Netwerken Data Center



Prestatiesspecificaties

Parameter	Eenheid	dwdm vezelmultiplextelegraaf
Kanaalnummer	--	8+1CH
Verrichtingsgolflengte van de Multiplextelegraaf van de dwdmvezel	NM	C53 aan C60
Kanaal Centrale Golflengte	NM	Itu-t Net @DWDM
Kanaalpassband	NM	0,8 (100Ghz)
Toevoegingsverlies @PB	dB	<2>
Isolatie @Adjacent Kanaal	dB	>30
Isolatie @Non-adjacent Kanaal	dB	>34
Isolatie @Reflect Kanaal	dB	>15
Passband Rimpeling	dB	<0>
Polarisatie Afhankelijk Verlies	dB	<0>
De Verspreiding van de polarisatiewijze	ps	<0>
Gerichtheid & Terugkeerverlies	dB	Gerichtheid: >50 terugkeerverlies: >45
Macht Behandeling	mw	<500>
Schakelaar	--	LC/UPC of aangepast
Vezeltype	--	SMF-28e of Aangepast
Werkende Temperatuur	℃	-20 ~ +70
Opslagtemperatuur	℃	-40 ~ +85
Pakketdimensie	mm	ABS doos 100x80x10





De Optica van de de vezelmultiplextelegraaf DWDM van C53-C60 dwdm in telecommunicatiefilter het draperen

De Optica van de de vezelmultiplextelegraaf DWDM van C53-C60 dwdm in telecommunicatie

Enige de transmissieoplossing van de Vezeldwdm Optica

De Optica van de de vezelmultiplextelegraaf DWDM van C53-C60 dwdm in telecommunicatie

Pakket
