Golflengte: | 1379/1397/1550/1626nm | Lijntype: | Enige Vezel |
---|---|---|---|
Toepassing: | WDM netwerk | Schakelaar: | FC/APC |
Hoog licht: | Polarisatie die Filter DWDM handhaven,FC APC PM DWDM |

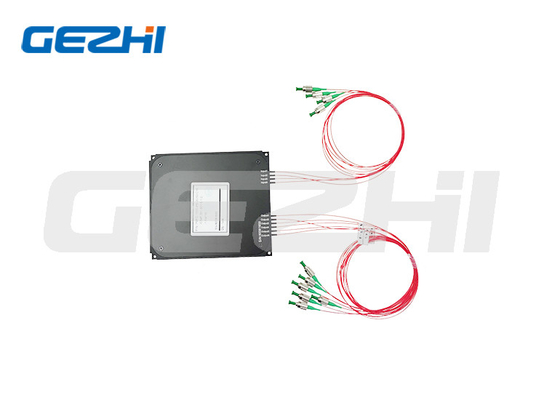

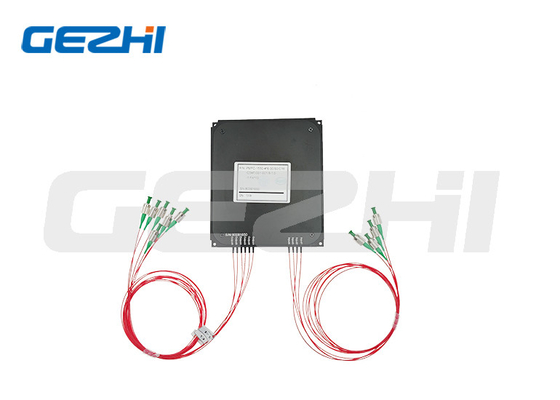

Hoge stabiliteit en betrouwbaarheidspolarisatie die DWDM voor DWDM-netwerk handhaven
BESCHRIJVING
De Polarisatie die Filter DWDM handhaven wordt gekenmerkt met laag IL, hoog terugkeerverlies, hoge uitstervenverhouding en uitstekende milieustabiliteit en betrouwbaarheid. Zij zijn ideaal voor polarisatie die de toepassingen vezelversterkers, DWDM-netwerk, en van de van het hoge snelheidscommunicatiesysteem en instrumentatie handhaven.
Eigenschappen
Laag toevoegingsverlies
Hoge Uitstervenverhouding
Hoge kanaalisolatie
Hoge stabiliteit en betrouwbaarheid
Toepassingen
De kanalen voegen/daling toe
DWDM-netwerk
Vezel optische versterker
Vezel Optisch Systeem
Prestatiesspecificaties
Parameters | Eenheid | Waarden | |||||
Kanaalnummer | / | 4CH | 8CH | 16CH | |||
Centrumgolflengte | NM | ITU Net | |||||
Kanaal het Uit elkaar plaatsen | GHz | 50GHz; 100GHz; 200GHz | |||||
Kanaalpassband (@-0.5dB) | NM | 50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 | |||||
Toevoegingsverlies | dB | ≤2.0 | ≤3.2 | ≤5.0 | |||
Isolatie | Aangrenzend | dB | ≥25 | ||||
Niet aangrenzend | dB | ≥35 | |||||
Uitstervenverhouding | dB | ≥18 | |||||
Terugkeerverlies | dB | ≥50 | |||||
Golflengte Thermische Stabiliteit | nm/℃ | ≤0.003 | |||||
De Thermische Stabiliteit van het toevoegingsverlies | dB/℃ | ≤0.005 | |||||
Max Power Handling (CW) | W | 0,3, 1, of 2 | |||||
Treklading | N | ≤5 | |||||
Werkende Temperatuur | ℃ | -5~+75 | |||||
Opslagtemperatuur | ℃ | -40~+85 | |||||
Pakketdimensie | mm | 100x80x10 | 100x80x10 | 120x80x18 |
Nota: 1.Above de specificaties zijn voor apparaat zonder schakelaar, als met schakelaar, IL hogere 0.3dB zal zijn, terugkeerverlies met zijn verminderen 5dB en de Uitstervenverhouding zal 2dB verminderen.
2. Voor de hoge machtstoepassingen van >10W, zullen wij heatsink pakket gebruiken
3.If er is impulstoepassing, gelieve te zijn zeker om ons over impulsenergie en piekmacht te informeren.
Het opdracht geven van tot Informatie PMDWDM
①Kanaal Spacking | 050=50GHz; 100=100GHz; 200=200GHz |
②Kanaalnummer; | 04=1x4; 08=1x8; 16=1x16 |
③Eerste Kanaalgolflengte: | C21=1560.61nm; C23=1558.98nm; S=Specify |
④Laatste Kanaalgolflengte: | C21=1560.61nm; C23=1558.98nm; S=Specify |
⑤Het werk As: | B=Bothas het werken; F=Slowas die, Snelle geblokkeerde as werken |
⑥Vezeltype: | PM1550; S=Specify |
⑦Macht die behandelen: | 0L=0.3W; 01=1W; 02=2W |
⑧Pakketdimensies: | A1=100x80x10mm; A2=120x80x18mm; S=Specify |
⑨Vlechttype: | 00=bare vezel; 09=900um losse buis |
⑩Vezellengte: | 08=0.8m; 10=1m; S=Specify |
⑪Schakelaartype: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
