Productdetails:
|
| Pakketstijl: | Mini Module | Configuratietype: | 1 X N, 2 X N |
|---|---|---|---|
| Vezeltype: | Enige Wijze | Schakelaartype: | SC/LC |
| Oppoetsend type: | APC/UPC | Toepassing: | CATV-netwerk |
Productbeschrijving:

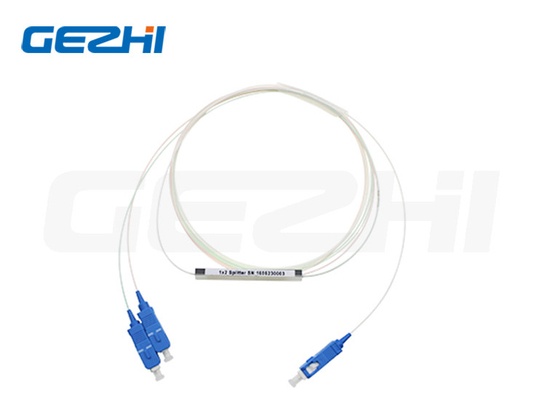

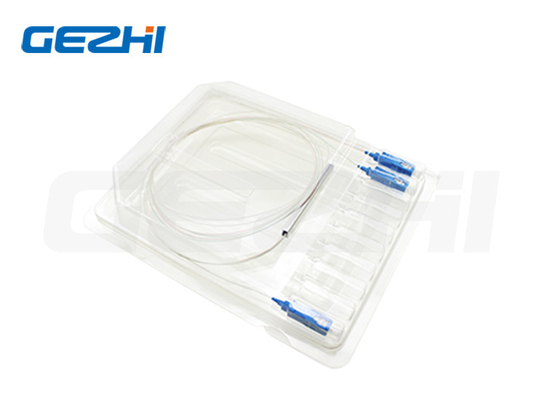

Hoge betrouwbaarheid 1x2 Mini Tube Type Fiber PLC Splitter
1x2 PLC Splitter
De PLC Splitters zijn vertakkingsapparaten die worden gebruikt om optische signalen te distribueren naar meerdere locaties voor verwerking.het is vaak noodzakelijk om een optisch signaal te splitsen in veel identieke signalen, of om veel signalen te combineren in één signaal.PLC Splitter (Planar lightwave circuit splitter) is een type optisch vermogen beheer apparaat dat is vervaardigd met behulp van silicium optische golfgeleider technologieZe zijn ontworpen voor FTTx passieve optische netwerken, CWDM, DWDM en optische kabel-tv-systemen.PLC Splitter is verantwoordelijk voor de distributie van optische signalen van het centrale kantoor (CO) naar meerdere locaties.We leveren hele series 1*N en 2*N splitterproducten die zijn afgestemd op specifieke toepassingen.
Kenmerken
Laag Invoegverlies
Lage PDL
Compact ontwerp
Grote werktemperatuur: van -40°C tot 85°C
Hoge betrouwbaarheid en stabiliteit
Goed evenwicht tussen kanalen
Brede werkgolflengte: van 1260 nm tot 1650 nm
Toepassingen
- Ik weet het niet.
Technische parameters
| Parameter | 1xN PLC Splitter specificatie | ||||||
| Werkgolflengte (nm) | 1260 ~ 1650 | ||||||
| Type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Invoegverlies (dB) | Typisch | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maximaal | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformiteit (dB) | Typisch | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maximaal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Max | Typisch | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maximaal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Waallengte Verlies van het departement ((dB) |
Typisch | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maximaal | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatuur departement verlies |
Typisch | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maximaal | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directiviteit (dB) Min | 55 | ||||||
| Terugkeerverlies (dB) Min | 55 ((50) | ||||||
| Werktemperatuur (°C) | -40 ~ +85 | ||||||
| Bergingstemperatuur (°C) | -40 ~ +85 | ||||||
| Lange vezels | 1m of op maat | ||||||
| Vlakken | G657A | ||||||
| Type aansluiting | Op maat | ||||||
| PLC Splitter Bare Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blockless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC-splittermodule ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-montagebaar ((mm) | 19 1 U 2 U Rack-mount box, LGX box, ODF box | ||||||
Informatie over bestellingen
| Geneesheer | XXX | XX | XX | XX | XX | XX |
|
Haven Configuratie |
Modultype | Type kabel | Lange vezels | Invoerconnector |
Output aansluiting |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF = blote vezels BL=Blokloos MO=Module LG=LGX doos RM=Rackmount CB=Kassetdoos XX=Aangepast
|
00=geen 09=900um losse buis 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0m 15 = 1,5 m 30 = 3,0 m 40=4,0 m 50 = 5,0 m ..... |
0=geen 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=op maat gemaakt |
0=geen 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=op maat gemaakt |
