| Gebruik: | FTTH FTTA FTX | Netwerk: | 4G |
|---|---|---|---|
| Naam van het product: | 62.5/125um 650nm glasvezel splitter | Vezelkern: | 62.5 mm |
| Dimater voor bekleding van vezels: | 125um | Type aansluiting: | SC FC LC ST MU enz. of niet |
| Pakketstijl: | ABS DOOS | ||
| Hoog licht: | FTTX multimode glasvezelsplitter,650 nm multimode glasvezelsplitter,FTTX-multimode splitter |
||

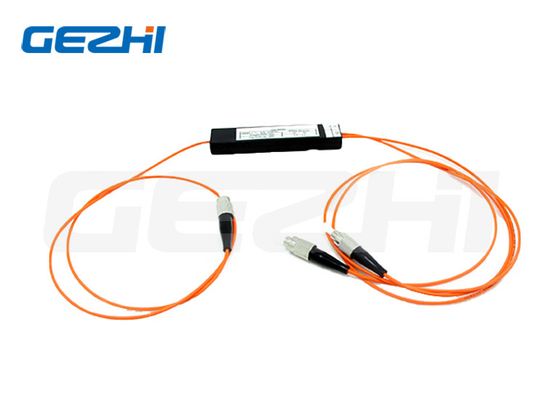

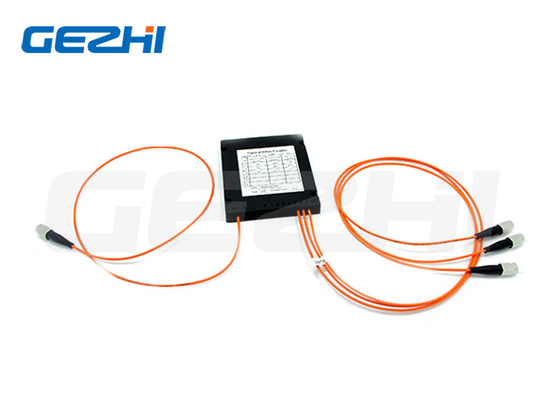

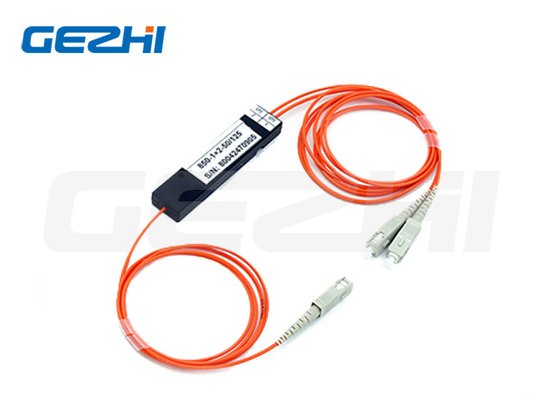

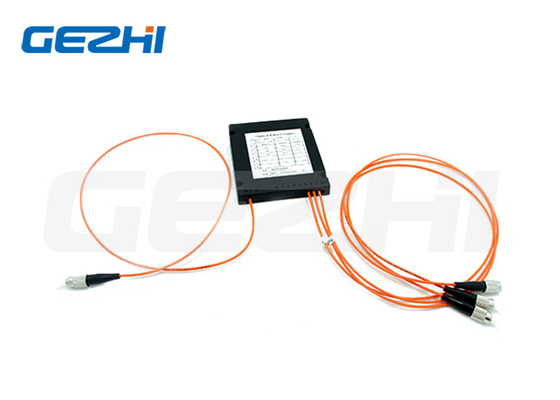

Fabrieksmultimode MM 62.5/125um 650nm 50/50 koppeling Glasvezel Splitter
Productbeschrijving
Fused Biconic Taper (FBT) koppelaar, ook wel FBT splitter genoemd, is gebaseerd op de traditionele technologie, het is om twee of meer optische vezels te bundelen.en trek dan de kegel machine smelten rekken, en real-time monitoring van de verandering van de verhouding, spectraal ratio vereisten na smelt rekken, één kant behouden een enkele vezel (de rest van de snit) als input,het andere uiteinde is een multi-kanaal output.
Als een van de belangrijkste componenten voor GPON-FTTx-netwerken, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossFBT-koppelingen zijn ontworpen voor het splitsen en aanzetten van stroom in telecommunicatieapparatuur, CATV-netwerken en testapparatuur.
Specificatie
| Parameter | Multimode standaardvezelcouplers | |
| Koppelingsratio ((%) | 50/50 | |
| Graad | P-klasse | Een graad |
| Overmatig verlies (typisch) (dB) | 0.7 | 1.0 |
| Max.Insertieverlies ((dB) | 4.2 | 4.5 |
| Uniformiteit (max.) | 0.6 | 0.8 |
| Directiviteit (min.) (dB) | 35 | |
| Werkgolflengte ((nm) | 800-1600 | |
| Centrale golflengte (nm) | 850 of 1310 of 1550 | |
| Werktemperatuur ((°C) | -20~+85 | |
| Vlakken | Corning multimode 50/125, 62.5/125 | |
| Fibre Pigtail Length ((m) | 1 m of aangepaste lengte | |
| Portconfiguratie | 1 × 2 of 2 × 2 | |
| Afmetingen (mm) | Pakket D, E, G | |
Koppelingsverhouding/invoegverlies omrekeningsgrafiek
| Koppelingsverhouding | Invoegingsverlies | |
| Koppelingsratio ((%) | Premium-klasse | Een graad |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
* Gemeten in de toestand van de stabiele modus met LED-lichtbron.
Pakket afmetingen en pigtail stijl
| Pigtail stijl: | |
| Pakket D,E: | 250um blote vezels |
| Pakket F | 250 mm blote vezels of 900 mm losse buizen |
| Pakket G, H, I, J: | Kabel van 2 mm, 3 mm of losse buis van 900 mm |
Het relatiebeeld van Insertieverlies en golflengte, temperatuur
Kenmerken
1.Laag overmatig verlies
2Eenvormige machtsverdeling.
3- Een ruig pakket. Uitstekend.
4.Milieu- en mechanische stabiliteit
Toepassingen
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Passive optische netwerken (PON)
3.Lokale netwerken (LAN)
4.CATV Systemen Versterken,
5.Monitoring systeem
