Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | 2 halve slot in 1 cassette 16CH CWDM Mux Demux | Pakket: | LGX |
|---|---|---|---|
| Waallengte: | 1270~1610nm | Kanaalruimte: | 20Nm |
| Verbinding: | LC UPC | Werktemperatuur: | -20 aan +70℃ |
| Logo's: | Op maat | Certificaat: | FCC Ce RoHS |
| Hoog licht: | De Module van 18CH CWDM,1610 nm cwdm-module,1270nm cwdm mux demux |
||
18CH CWDM-module 1270-1610nm 1U LGX 2 Halve slot in 1 cassette
Productbeschrijving
Gezhi's CWDM Mux Demux-module CWDM Mux/Demux-module is over een single- of duplex-single-mode vezel om de totale bandbreedte WDM te verlengen.
Het biedt hoge stabiliteit en betrouwbaarheid, en heeft een compacte pakketgrootte.
Dit type is een zeer compact ontwerp in een 1U Rack met 2-Slot Half-Size LGX Cassette Single Fiber LC/UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Gezhi CWDM Multiplexer-serie
* Kaars enkelvoudig CWDM-apparaat in een glazen buis of roestvrijstalen buis
* ABS-boxtype tot 16 of 18 kanalen
* Standaard 19" 1U rekmontage
Kenmerken
* Zeer laag insetsverlies
* Hoog geïsoleerd
* Hoge betrouwbaarheid en stabiliteit
* Lage PDL
* Compact ontwerp
* Goede uniformity van kanaal tot kanaal
* Brede werkgolflengte: 1270nm-1610nm (1261nm~1611nm)
* Werktemperatuur: -20 tot +70°C
* Industriële werktemperatuur: -40 tot +80°C
Productspecificaties
| Parameter | 4e kanaal | 8e kanaal | 18 Kanaal | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanalgolflengte (nm) | 1270 tot en met 1610 | ||||||
| Centrale golflengte nauwkeurigheid (nm) | ±0.5 | ||||||
| Kanaloppervlak (nm) | 20 | ||||||
| Kanalpassband (@-0,5dB bandbreedte (nm) | >13 | ||||||
| Invoegverlies (dB) | ≤ 1.2 | ≤ 2.5 | ≤ 3.1 | ||||
| Uniformiteit van het kanaal (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Channel Ripple (dB) | 0.3 | ||||||
| Isolatie (dB) | Naast elkaar | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Niet aangrenzend | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Temperatuurgevoeligheid bij traagheidsverlies (dB/°C) | < 0.005 | ||||||
| Temperatuurverschuiving in golflengte (nm/°C) | < 0.002 | ||||||
| Polarisatieafhankelijke verliezen (dB) | < 0.1 | ||||||
| Polarisatiemodus Dispersie | < 0.1 | ||||||
| Directiviteit (dB) | > 50 | ||||||
| Terugkeerverlies (dB) | > 45 | ||||||
| Maximaal verwerkingsvermogen (mW) | 500 | ||||||
| Operatietemperatuur (°C) | -20~+70 | ||||||
| Bergingstemperatuur (°C) | -40 tot 85 | ||||||
| Afmetingen van de verpakking (mm) | L100 x W80 x H10 of L140xW100xH15 | ||||||
Toepassingen
* CWDM-systeem
* Voeg toe/laat vallen
* PON-netwerken
* CATV-verbindingen
Naleving
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS

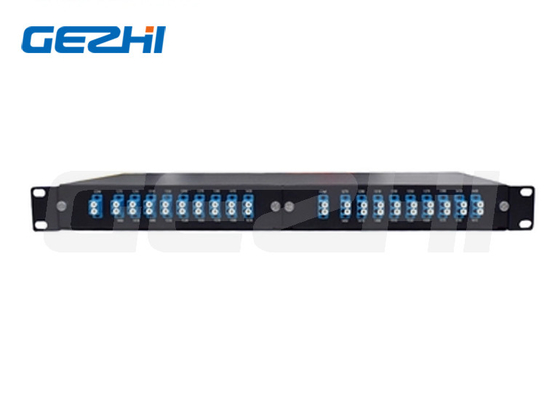

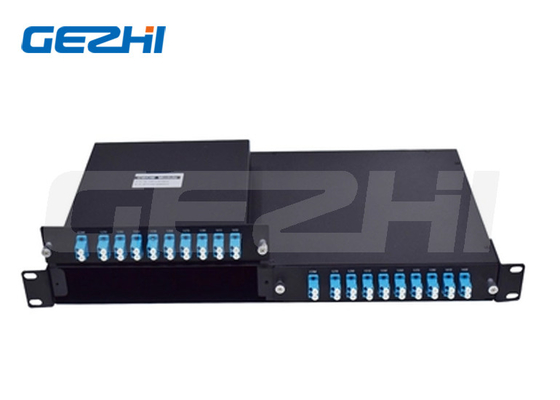

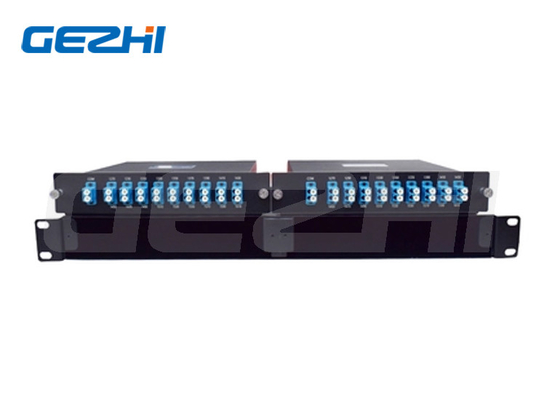

Details Afbeeldingen
Bestelgegevens
| GZ-configuratie | Aantal kanalen | 1e kanaal | Vlakken | Lange vezels | In-/uitconnector |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 kanaal 08=8 Kanaal 16=16 kanaal 18=18 kanaal ..... |
27=1270 nm ..... |
1 = blote vezels 2=900um losse buis 3 = 2 mm Kabel 4 = 3 mm kabel |
1=1m 2=2m S=Specificeer |
0=Geen ..... |
