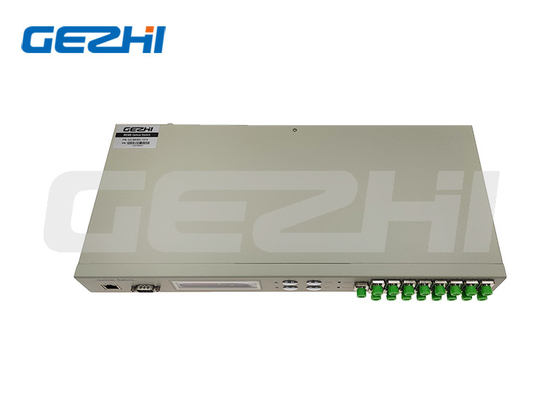

Optische vezel 1x16 MEMS Optische schakelaar Rackmount voor automatische meting
Productbeschrijving
1xN MEMS optische schakelaar Rackmount
GEZHI's MEMS Optical Switch, MEMs Fiber Switches zijn gebaseerd op geïntegreerde silicium MEMS-technologie en zijn verkrijgbaar in multichannel 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 tot en met 1x256 en matrix MxN Mems optische schakelaar 8x8In het schakelaarpakket zijn zowel de CMOS/TTL-compatibele stuurprogramma's opgenomen.De array van MEMS-optische schakelaars kan individueel worden bestuurd en is tweerichtings, zodat ze in een 1xN- of Nx1-oriëntatie kunnen worden gebruikt.
De MEMS 1xN-optische schakelaars van GEZHI bieden uitstekende optische prestaties, hoge betrouwbaarheid en een zeer lange levensduur.luchtvaart en andere veeleisende toepassingen.
Kenmerken
1.SerialNet, hoge betrouwbaarheid, hoge stabiliteit
2.LCD-schermpaneel. Visuele weergave, handige bediening
3.Transparant signaal, hoge stabiliteit en betrouwbaarheid
4.Kanal en tijdsinterval van automatische scanning kunnen worden ingesteld
5.RS232 Besturing en RJ45 Ethernet-afstandsbeheer
Toepassingen
1.FITL
2.Automatische meting
3.Optisch netwerk afstandsbediening kabel Monitoring en onderhoud systeem
Specificaties
Parameter | Eenheid | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
Golflengtebereik | nm | 850/1310 voor MM of 1260~1650 voor SM of op maat | |||||||
Test van de golflengte | nm | 850/1310, 1310/1550 of op maat | |||||||
Invoegverlies (max) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
Terugkeerverlies | dB | MM ≥ 30, SM ≥ 45 | |||||||
Overstroom | dB | MM ≥ 30, SM ≥ 45 | |||||||
PDL | dB | ≤ 0.10 | |||||||
WDL | dB | ≤ 0.30 | |||||||
TDL | dB | ≤ 0.30 | |||||||
Herhaalbaarheid | dB | ≤ 0.02 | |||||||
Schakeltijd | ms | ≤ 8 (naastgelegen kanaal) | |||||||
Optische kracht | mW | ≤ 500 | |||||||
Vlakken | Ik heb het gedaan. | 9/125 | |||||||
Verbinding | / | FC, SC, LC, ST, SMA of op maat | |||||||
Monitorpoort | / | RJ45 & RS232 of op maat | |||||||
Werkstroomvoorziening (plugtype) | V | AC:220V (50/60Hz) of DC:36V~72V | |||||||
Werktemperatuur | °C | -10 ~ +60 | |||||||
Bergingstemperatuur | °C | -40~+85 | |||||||
Rackbevestiging Afmetingen | mm | 1U L483XW230XH44.5 (tot 32 kanalen) is beschikbaar. | |||||||
2U L483XW230XH89 (tot 128 kanalen) is beschikbaar. | |||||||||
3U L483XW230XH133.5 (tot 256 kanalen) is beschikbaar. |
Tekening

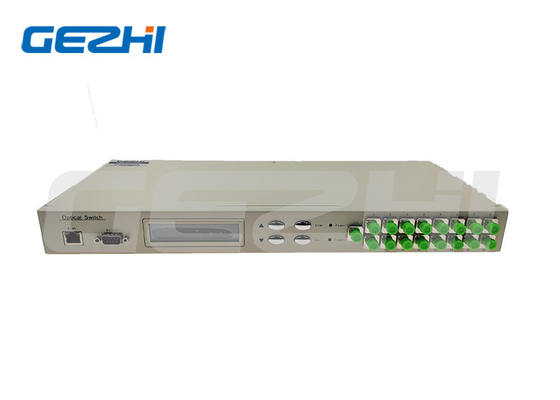

1x128 MEMS glasvezel schakelaars Rackmount Front Panel

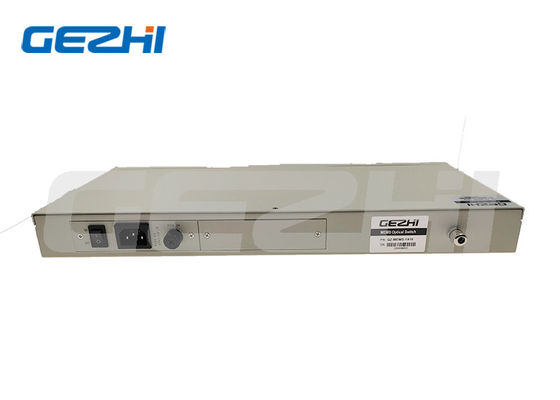

1x128 MEMS glasvezel schakelt terugpaneel
Optische route
Bestelgegevens MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
MEMS | Modus | Waallengte | Pakket | Vlakken | Stroomvoorziening | Verbinding |
1x4 1x8 1x16 1x32 1x64 1x128 S=Speciciteit |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Specificeer |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Specificeer |
M5=50/125 M6=62,5/125 S9=9/125 S=Specificeer |
AC = enkel 85 ~ 265V DC = enkel 36 ~ 72 V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Geen FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificeer |
