| Brand Name: | GEZHI or OEM |
| Modelnummer: | Ccwdm-18CH |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

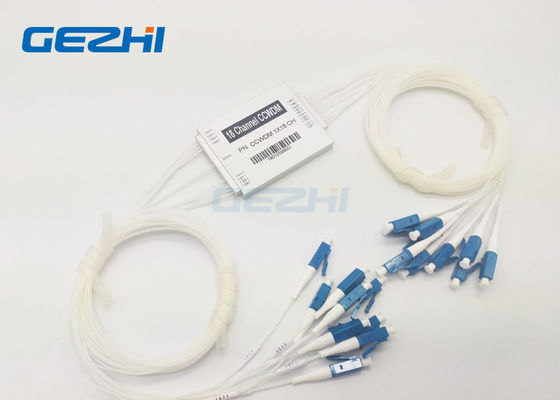

18 Kanalen Compacte CWDM MUX/DEMUX Module
De CCWDM-modules (Compacte CWDM) van GEZHI-middelen om capaciteit aan uw vezel optisch netwerk toe te voegen zonder extra vezel te installeren. Het verstrekt verhoogde bandbreedte en verhoogde opbrengst van de installatie van de erfenisvezel in één van de kleinste pakketten van de industrie. De CCWDM-module is gebaseerd op de dunne technologie en het metaal die van de filmfilter micro-optische verpakking plakken. Het werkt bij 20nm-kanaal die ITU Netcwdm golflengten uit elkaar plaatsen
van 1270nm aan 1610nm of 1271nm aan 1611nm.
Eigenschappen | Toepassingen |
|
|
Specificaties
| Parameter | 10 CH | 12Ch | 14 CH | 16Ch | 18Ch | |
| Werkende Golflengte (NM) | 1260~1620 | |||||
| Kanaalgolflengte (NM) | 1270,1290,…, 1590,1610, of 1271,1291,…, 1591,1611 | |||||
| Kanaal het Uit elkaar plaatsen (NM) | 20 | |||||
| Kanaalpassband (NM) | CWL+/-6.5nm | |||||
| Toevoegingsverlies (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Kanaalrimpeling (dB) | ≤0.4 | |||||
| Isolatie (dB) | Aangrenzend | >30 | ||||
| Niet aangrenzend | >40 | |||||
| De Verspreiding van de polarisatiewijze (PS) | ≤0.2 | |||||
| Polarisatie Afhankelijk Verlies | ≤0.2 | |||||
| Gerichtheid (dB) | >45 | |||||
| Terugkeerverlies (dB) | >45 | |||||
| Maximummacht Behandeling (mw) | 500 | |||||
| Werkende Temperatuur (℃) | -5~+70 | |||||
| Opslagtemperatuur (℃) | -40~85 | |||||
| Vezeltype | G657A1 | |||||
| Schakelaar | TBD | |||||
| Pakketdimensie (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Het opdracht geven van tot Informatie
| Configuratie | Kanaliseer Nr. | Vlechttype | Vezellengte | Verbuigingsklasse (mm) | Schakelaar |
| CC=CCWDM | 10=10 kanaal | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=None |
Unieke Beschikbare ruimtetechnologie
De 18 Kanalen Compacte CWDM Mux/DEMUX Module keurt Beschikbare ruimtetechnologie goed, die licht zich verspreidt in beschikbare ruimte gebruikt om gegevens wirelessly over te brengen. Binnen het apparaat, worden de aangrenzende signaalkanalen gedrapeerd door parallelle straal in plaats van de vezel. Dit bespaart heel wat plaats voor pakketdoos, en het unieke vakmanschap helpt ook CCWDM Mux Demux met laag toevoegingsverlies.

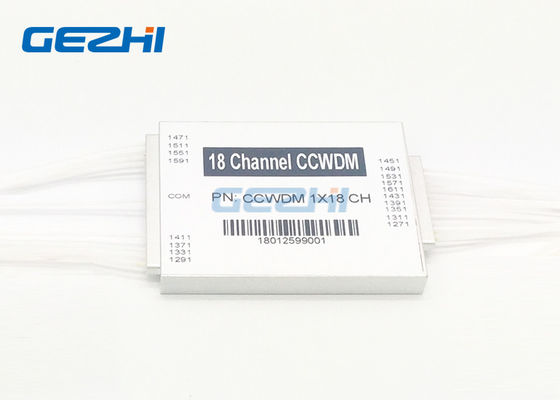

18 Kanalen Compacte CWDM MUX/DEMUX Module
Mechanische Tekening
TYPE 1
TYPE - 2
Pakket
|
|
