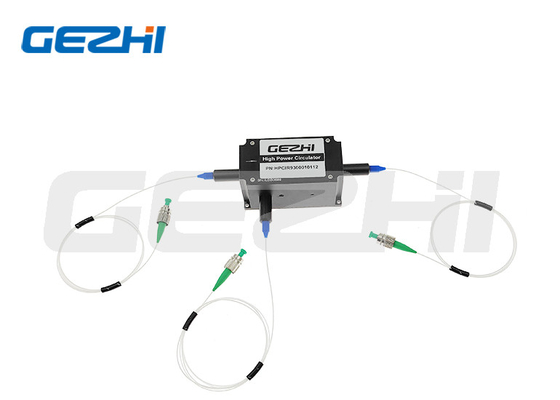

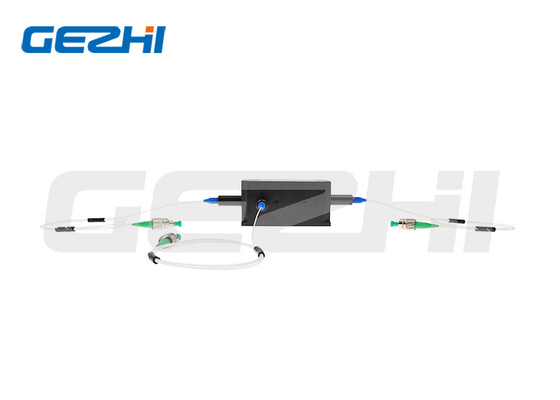

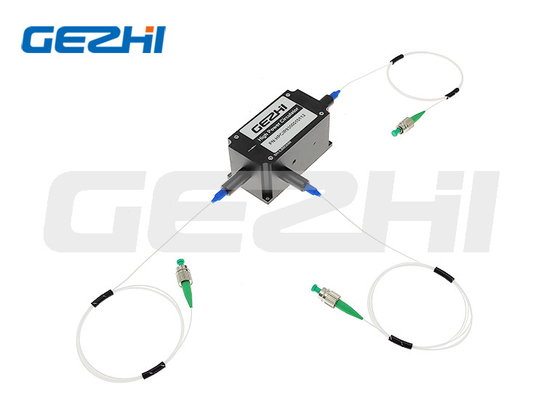

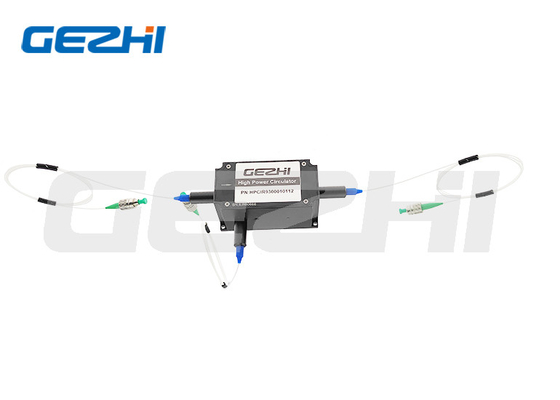

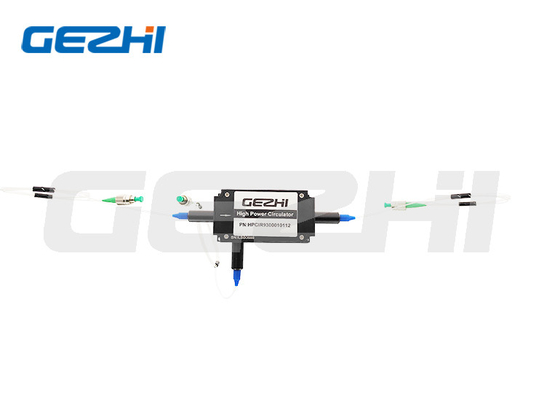

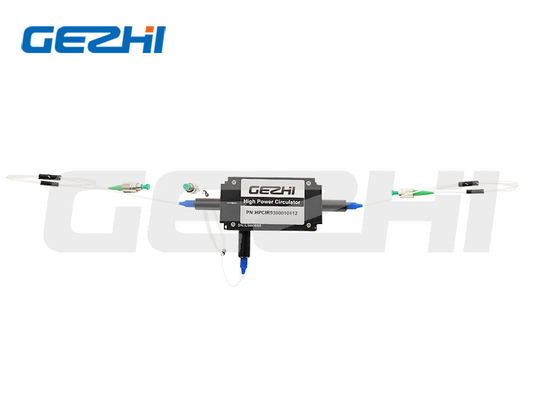

980-1080nm High Power Optical Circulator met 100W Power Handling en laag invoegverlies voor EDFA & Raman Versterker

Name: 980-1080nm High Power Optical Circulator met 100W Power Handling en laag invoegverlies voor EDFA & Raman Versterker
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 de verspreider van de havens Hoge macht
Price: 465.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	3 de verspreider van de havens Hoge macht
Moq:	1pc
Prijs:	US$250-US$680
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS,ISO9001

Golflengte:

980-1080nm

Verpakking Details:

Document Vakje

Levering vermogen:

5000pcs per maand

Markeren:

Hoge Machts Optische Verspreider

100W optische Verspreider

Raman Amplifier Optical Circulator

Productbeschrijving

980-1080nm High Power Optical Circulator 100W Voor EDFA / Raman Versterker

Productoverzicht

Laag invoegverlies 980-1080nm High Power Optical Circulator tot 100W voor EDFA & Raman Versterker

De 3-poort 980-1080nm High Power Polarization Insensitive Optical Circulator is een glasvezelcomponent gebouwd met SM-vezel.Het licht kan slechts in één richting worden doorgegeven terwijl de andere richting wordt geblokkeerd., met lichtpad van poort 1 naar poort 2 en poort 2 naar poort 3.

Belangrijkste kenmerken

Laag invoegverlies
Hoog geïsoleerd
Optisch pad epoxyvrij
Hoog vermogen

Toepassingen

EDFA & Raman Versterker
Glasvezelsensor
Compensatie voor verstrooiing
Test en meting
WDM-systemen

Technische specificaties

Parameters	Eenheid	Waarde
Centrale golflengte	nm	1064, 1030, 980
Operationeel golflengtebereik	nm	± 5
Typ. Isolatie van de piek	dB	25
Min. Isolatie bij 23°C	dB	22
Typ. Invoegverlies bij 23°C	dB	1.0
Max. Invoegverlies bij 23°C	dB	1.3
Min. Extinctieverhouding bij 23°C (PM-vezeltype)	dB	20
Maximaal polarisatieafhankelijk verlies bij 23°C (SM-vezeltype)	dB	0.15
Min. Terugkeerverlies bij 23°C (Input/Output)	dB	45
Min. Cross Talk	dB	45
Max. Gemiddeld optisch vermogen (inclusief poort 1 en poort 2)	W	50, 100 of gespecificeerd
Max. Piekvermogen voor ns Pulse	kW	10 of gespecificeerd
Max. trekbelasting	N	5
Afmeting van het pakket	mm	82x38x35
Werktemperatuur	°C	+10~+50
Bergingstemperatuur	°C	0~+60

Met connectoren bedraagt het verwerkingsvermogen slechts 1 W, IL is 0,3 dB hoger, RL is 5 dB lager en ER is 2 dB lager.
De verbindingssleutel is uitgelijnd op de trage as.

Afmetingen van het pakket

Informatie over bestellingen

HPMCIR-1111-23-444-56-7-888-99AA (PM-vezeltype) / HPICIR-1111-23-444-56-7-888-99AA (SM-vezeltype)

1111 - golflengte:	1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Specificeerd
2 - Porttype:	3=3-Poort
3 - Werkas:	B = Beide assen werken, F = snelle as geblokkeerd, N = niet-PM
444 - Vezelsoort:	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Specificeerd
5 - Afmetingen van het pakket:	0=82x38x35 mm, S=gespecificeerd
6 - Pigtail type:	0 = blote vezels, 1 = 900 μm losse buis
7 - Lange vezels:	0.8=0.8m, 1.0=1m, S=gespecificeerd
888 - Type aansluiting:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Geen, S=Specificeerd
99 - Gemiddeld vermogen:	50=50W, 100=100W, SS=gespecificeerd
AA - Piekvermogen	00=Continuous Wave, 01=1kW, 02=2kW, 10=10kW, 20=20kW
