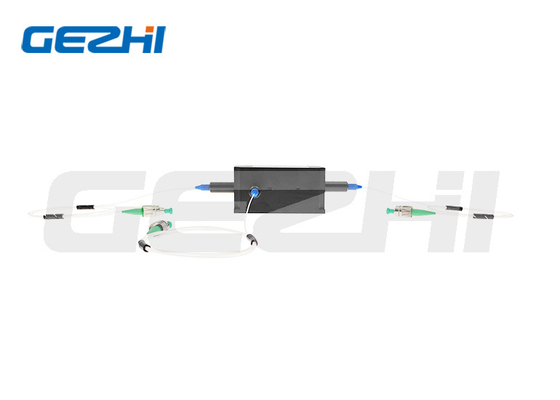

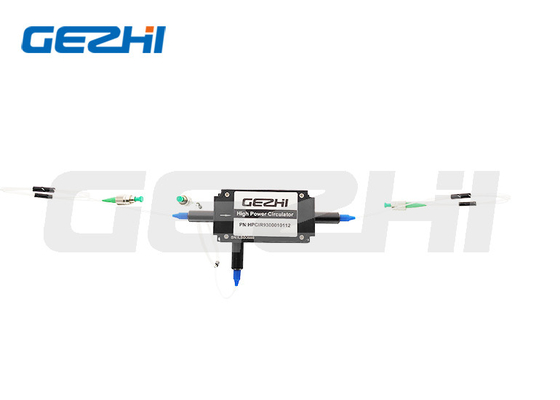

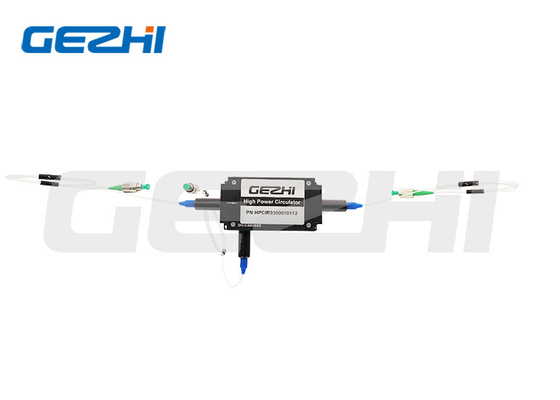

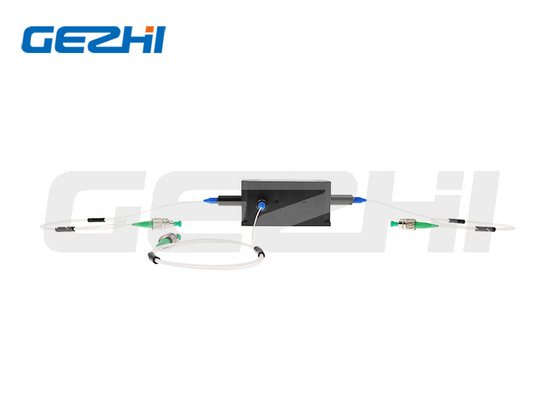

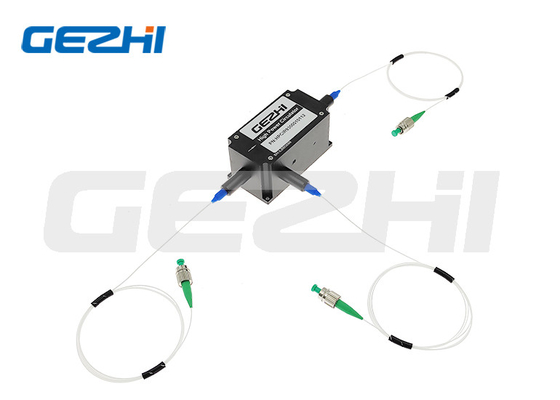

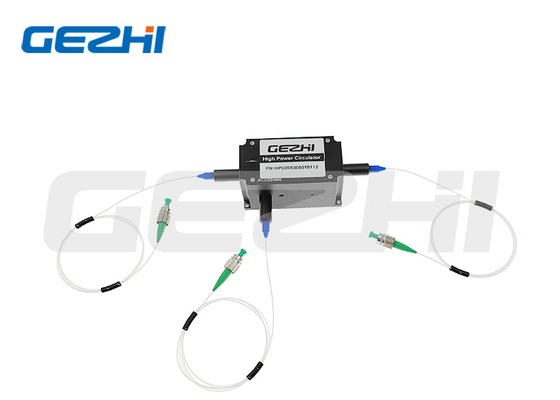

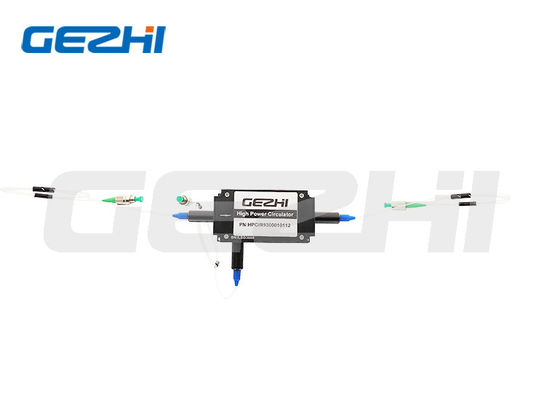

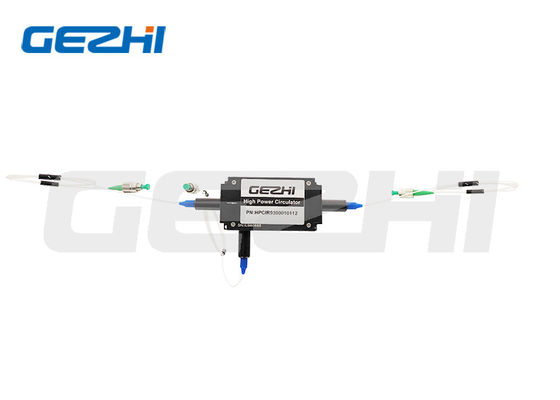

3-poorts 1310/1480/1550nm 20W Hoge Vermogen Glasvezel Circulator voor Glasvezelsensor en Versterker

Name: 3-poorts 1310/1480/1550nm 20W Hoge Vermogen Glasvezel Circulator voor Glasvezelsensor en Versterker
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 de Vezelverspreider van de havens Hoge Macht
Price: 465.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	3 de Vezelverspreider van de havens Hoge Macht
Moq:	1pc
Prijs:	US$250-US$680
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS,ISO9001

Poorttype:

haven 3

Verpakking Details:

Document Vakje

Levering vermogen:

5000pcs per maand

Markeren:

De Verspreider van de hoge Machtsvezel

3 de Verspreider van de havensvezel

Productbeschrijving

3-poorts Hoge Vermogen Glasvezel Circulator 1310/1480/1550nm Voor Glasvezelsensor

Productoverzicht

Hoge Betrouwbaarheid & Stabiliteit 1310/1480/1550nm 3-poorts Hoge Vermogen Glasvezel Circulator (tot 20W) voor Glasvezelsensor

De 1310nm/1480nm/1550nm 3-poorts Hoge Vermogen SM Optische Circulator-30W is een compacte, hoogwaardige, polarisatie-onafhankelijke component die inkomende signalen van Poort 1 naar Poort 2 stuurt en inkomende Poort 2 signalen naar Poort 3. Glasvezelcirculators fungeren als signaalrouters, die licht van een ingangskabel naar een uitgangskabel transporteren, terwijl licht dat langs die uitgangskabel terugkeert naar een derde poort wordt geleid. Ze zijn ideaal voor toepassingen met glasvezellasers en instrumentatie met hoog vermogen.

Kenmerken

Laag Invoegverlies
Hoog Retourverlies
Hoge Isolatie
Hoge Betrouwbaarheid & Stabiliteit

Toepassingen

EDFA & Raman Versterker
Glasvezelsensor
Glasvezelinstrument

Technische Specificaties

Parameter	Eenheid	Type A	Type B
Type	-	Type A	Type B
Poort Type	-	3 Poort
Centrum Golflengte	nm	1550, 1480, 1310
Werkende Golflengtebereik	nm	±20
Typ. Invoegverlies bij 23℃	dB	0.7	0.6
Max. Invoegverlies bij 23℃	dB	0.9	0.8
Typ. Piek Isolatie 23℃	dB	46	30
Min. Isolatie bij 23℃	dB	40	25
Min. Extinctieverhouding bij 23℃ (PM Glasvezel Type)	dB	20
Max. Polarisatie Afhankelijk Verlies bij 23℃ (SM Glasvezel Type)	dB	0.15
Min. Overspraak	dB	50
Min. Retourverlies bij 23℃	dB	50
Afmetingen Behuizing (Ingangsvermogen ≤5W)	mm	φ5.5x35
Afmetingen Behuizing (Ingangsvermogen ≤10W)	mm	70x12x8
Afmetingen Behuizing (Ingangsvermogen ≤20W)	mm	/	38x18.5x11.5
Max. Trekbelasting	N	5
Bedrijfstemperatuur	℃	-5~+70
Opslagtemperatuur	℃	-40~+85

Met connector is het behandelvermogen slechts 1W, IL is 0,3dB hoger, RL is 5dB lager en ER is 2dB lager.
Connector sleutel is uitgelijnd met de langzame as.

Afmetingen Behuizing

Bestelinformatie

HPMCIR-1111-234-555-67-8-999-AABB (PM Glasvezel Type)
HPICIR-1111-234-555-67-8-999-AABB (SM Glasvezel Type)

1111 - Golflengte: 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Gespecificeerd

2 - Poort Type: 3=3-Poort

3 - Fase: A=Type A, B=Type B

4 - Werkende As: F=Snelle as geblokkeerd, N=Niet-PM

555 - Glasvezel Type: 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Gespecificeerd

6 - Afmetingen Behuizing: 0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Gespecificeerd

7 - Pigtail Type: 0=kale vezel, 1=900μm losse buis

8 - Vezellengte: 0.8=0.8m, 1.0=1m, S=Gespecificeerd

999 - Connectortype: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Geen, S=Gespecificeerd

AA - Gemiddeld Vermogen: 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Gespecificeerd

BB - Piekvermogen: 00=Continue Golf, 01=1kW, 02=2kW, 10=10kW, SS=Gespecificeerd
