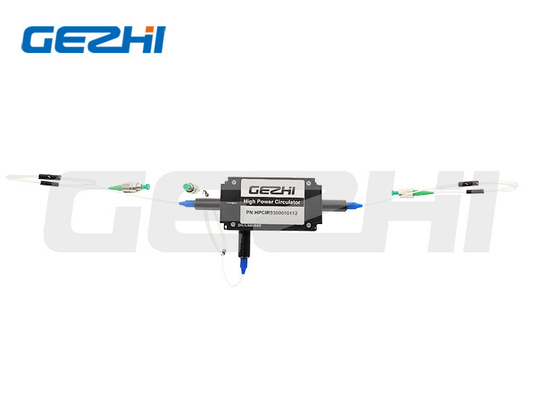

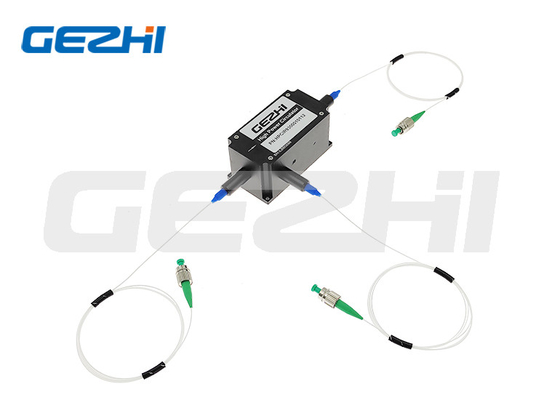

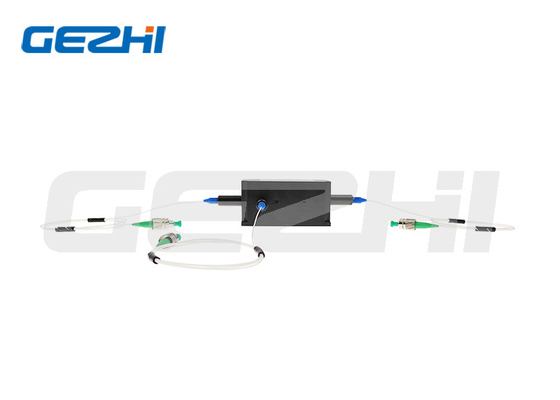

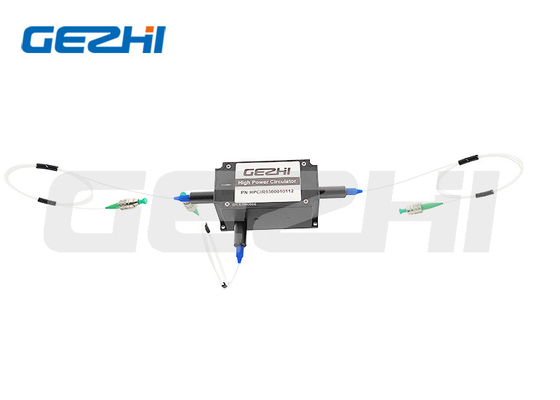

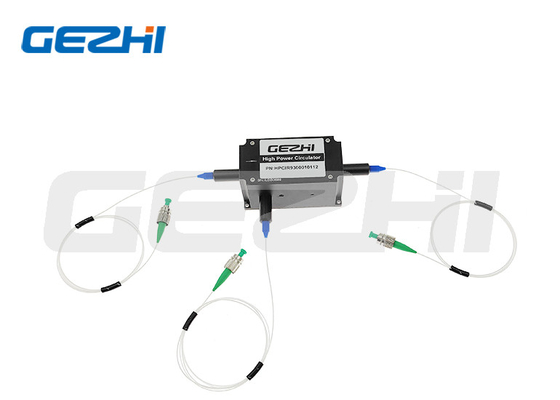

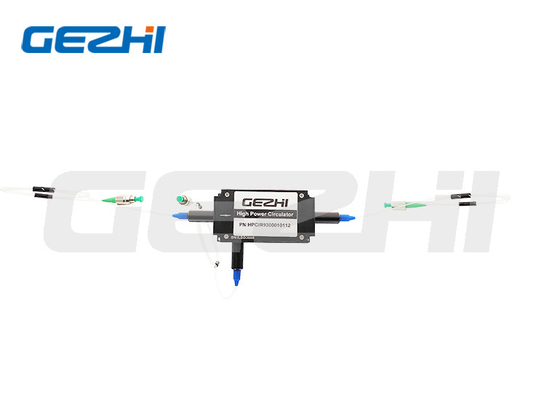

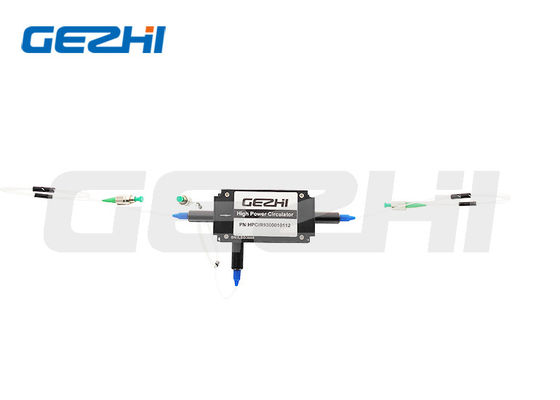

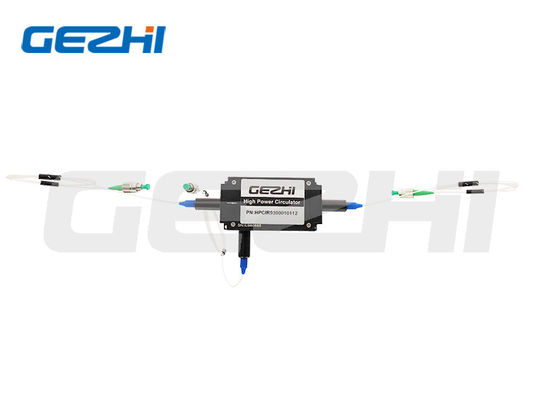

3 poorten High Power Optical Circulator 1950nm 2000nm 2050nm voor glasvezelinstrument tot 20W

Merknaam:	GEZHI or OEM
Modelnummer:	1950,2000,2050nm hoge Machts Optische Verspreider
Moq:	1pc
Prijs:	US$250-US$680
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE RoHS,ISO9001

Stroom:

tot 20W

Verpakking Details:

Document Vakje

Levering vermogen:

5000pcs per maand

Markeren:

De Optische Verspreider van hoge Machtscomponenten

3 havens Optische Verspreider

Optische Verspreider voor Vezelinstrument

Productbeschrijving

3 poorten High Power Components Optische circulator 1950nm 2000nm 2050nm Voor glasvezel instrument

Productoverzicht

Hoogwaardige 3-poort optische circulator die werkt bij 1950nm, 2000nm en 2050nm golflengten met vermogen tot 20W. Deze circulator routert inkomende signalen efficiënt van poort 1 naar poort 2,en inkomende signalen van poort 2 naar poort 3, die zowel signaalrouting als beschermingsfuncties bieden.

Belangrijkste toepassingen

Glasvezelsensorsystemen
Instrumenten van glasvezel
EDFA & Raman Versterkers

Productkenmerken

Hoog rendementverlies
Laag invoegverlies
Hoge betrouwbaarheid en stabiliteit
Hoog geïsoleerd

Technische specificaties

Parameter	Eenheid	Waarde
Porttype	-	3 haven
Centrale golflengte	nm	1950, 2000, 2050
Operationeel golflengtebereik	nm	± 10
Max. Invoegverlies bij 23°C	dB	1.3
Min. Isolatie bij 23°C	dB	16
Min. Crosstalk	dB	50
Min. Extinctieverhouding bij 23°C (PM-vezeltype)	dB	18
Maximaal polarisatieafhankelijk verlies bij 23°C (SM-vezeltype)	dB	0.15
Min. Terugkeerverlies	dB	50
Max. optisch vermogen	W	1, 2, 5,..., 20 of gespecificeerd
Afmetingen van het pakket (invoervermogen ≤ 5 W)	mm	φ5,5x35 (alleen PM-type)
Afmetingen van het pakket (invoervermogen ≤ 20 W)	mm	50x28x14
Max. trekbelasting	N	5
Werktemperatuur	°C	0~+70
Bergingstemperatuur	°C	-40~+85

Met connector is het hanteervermogen slechts 1W, IL is 0,3dB hoger, RL is 5dB lager en ER is 2dB lager.

Afmetingen van het pakket

Informatie over bestellingen

HPMCIR-1111-23-444-56-7-888-99AA (PM-vezeltype) / HPICIR-1111-23-444-56-7-888-99AA (SM-vezeltype) 1111 - golflengte: 2050=2050nm, 2000=2000nm, 1950=1950nm, SSSS=gespecificeerd 2 - Porttype: 3=3-Port 3 - Werkas: F=snelheidsas geblokkeerd, N=niet-PM 444 - Vechtsoort: 001=PM1550, 008=SMF-28, 022=PM-GDF-10/130-2000-M, 0045=PM1950, 090=SM1950, SSS=Specificeerd 5 - Afmeting van het pakket: 0=φ5,5x35 mm, 1=70x12x8 mm, 2=50x28x14 mm, S=gespecificeerd 6 - Pigtail Type: 0=blote vezels, 1=900μm losse buis 7 - Glasvezellengte: 0,8=0,8m, 1,0=1m, S=Specificeer 888 - Type aansluiting: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Geen, S=Specificeerd 99 - Gemiddeld vermogen: 00=300mW, 01=1W, 05=5W, 10=10W, 20=20W, SS=gespecificeerd AA - Piekvermogen: 00=Continuous Wave, 10=10kW, SS=Specified
