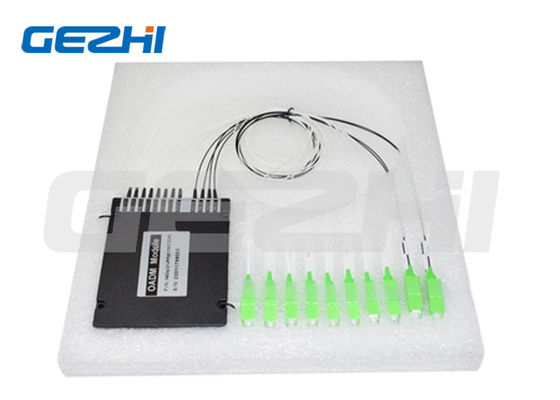

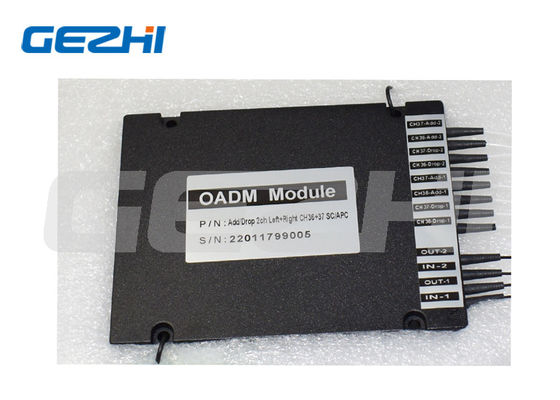

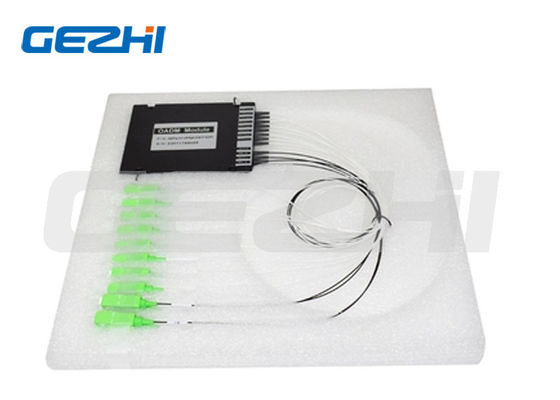

Dual Fiber DWDM OADM optische add/drop multiplexer met SC/APC-interface en laag invoegverlies

Name: Dual Fiber DWDM OADM optische add/drop multiplexer met SC/APC-interface en laag invoegverlies
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM OADM
Price: 83.00 USD
Availability: InStock

Merknaam:	GEZHI or OEM
Modelnummer:	GEZHI-DWDM OADM
Moq:	1pc
Prijs:	US$58-US$108
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE RoHS,ISO9001

Productnaam:

OADM Left+Right CH41SC/APC

Vezeltype:

Dubbele Vezel

Vezel lengte:

50CM

Kanaal:

CH41

Optische interface:

SC/APC

pakket:

ABS-doos

Afmeting pakket:

100*80*10CM

Verpakking Details:

Document Vakje

Levering vermogen:

5000pcs per maand

Markeren:

Optische module met dubbele glasvezel

optische DWDM-module

APC-interface DWDM OADM

Productbeschrijving

Dual Fiber Optical Module DWDM OADM met SC APC-interface

Productbeschrijving

DWDM Optical Add/Drop Multiplexer (OADM) is een passief optisch apparaat dat in WDM-netwerken wordt gebruikt om één of meerdere DWDM-kanalen van 100 GHz in de C-band in één of twee vezels toe te voegen en te laten vallen,Terwijl de resterende golflengten omzeilen naar de gewenste bestemmingHet gebruik van DWDM-technologie voegt WDM-mogelijkheden effectief toe aan bestaande en nieuwe netwerken, waardoor de transmissieafstand van het optische signaal wordt verlengd.

DWDM-OADM-modules zijn verkrijgbaar in eenzijdige (Oost- of West) en dubbelzijdige (Oost- en West-) configuraties.een aantal gegevenskanalen kunnen worden gecombineerd en verzonden via een enkelmodusvezelstamDe passieve OADM-modules kunnen tot 4 data-kanalen op elk punt langs de trunk toevoegen of laten vallen.

Kenmerken

Laag invoegverlies
Laag overspel
Hoge stabiliteit en betrouwbaarheid
Epoxyvrij op optisch pad

Toepassingen

Lijnbewaking
DWDM-netwerk
Telecommunicatie
Configureerbare OADM

Prestatiespecificaties

Parameter	Eenheid	1CH	2CH	4CH	8CH
Kanalgolflengte	nm	ITU-net
Kanalspanning	GHz	100 of 200
Kanalpassband (@-0,5dB bandbreedte)	nm	> 0.3
Invoegingsverlies	dB	< 0.9	< 1.2	< 1.5	< 2.8
Speciale dienst	/	Monitor of 1310nm is beschikbaar
Channel Ripple	dB	0.5
Geïsoleerd	dB	> 30	> 30	> 30	> 30
Isolatie - Niet aangrenzend	dB	> 40	> 40	> 40	> 40
Temperatuurgevoeligheid bij invoegverlies	dB/°C	< 0.005
Temperatuurverschuiving in de golflengte	nm/°C	< 0.002
Verlies afhankelijk van polarisatie	dB	< 0.1
Polarisatiemodus Dispersie	dB	< 0.1
Richtlijnen	dB	> 50
Terugkeerverlies	dB	> 45
Maximaal vermogen	mW	300
Werktemperatuur	°C	-5~+75
Bergingstemperatuur	°C	-40 tot 85
Afmeting van het pakket	mm	L80xW60xH12 of L100xW80xH10	L120xW80xH18	L141xW115xH18

Opmerking: 1. Op maat gemaakte specificaties zijn beschikbaar.

Als er een aansluiting is, zal de IL met 0,2 dB toenemen.

Informatie over bestellingen

DWDM	Aantal kanalen	Configuratie	Modultype	Type kabel	Lange vezels	Verbinding
OADM 1=100G 2=200G	01=1 kanaal 02=2 kanaal 03=3 kanaal 04=4 kanaal - Wat is er? 16=16 kanaal 17=17 kanaal 18=18 kanaal	SS=Eenvezel West of Oost SD=Eenvezel West & Oost DS=Dual Fiber West of Oost DD=Dual Fiber West & East	A1=ABS doos 100x80x10mm A2=ABS-doos 120x80x18 mm A3=ABS doos 140x115x15mm L1=LGX 12929130 mm L2=LGX-invoegsel in 2 slot Rack L4=LGX-invoegsel in 4 slotrek R1=19" 1U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack S=Specificeer	09=900um losse buis 20 = 2,0 mm 30 = 3,0 mm	05=0,5 m 10=1,0m 15 = 1,5 m S=Specificeer	00=geen LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificeer
