| Brand Name: | Gezhi or OEM |
| Modelnummer: | Het Apparaat van GZ-1550nm FWDM |
| Moq: | 1 stuk |
| Prijs: | USD >= 1 pieces $7 |
| Delivery Time: | 7 dagen |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Productbeschrijving

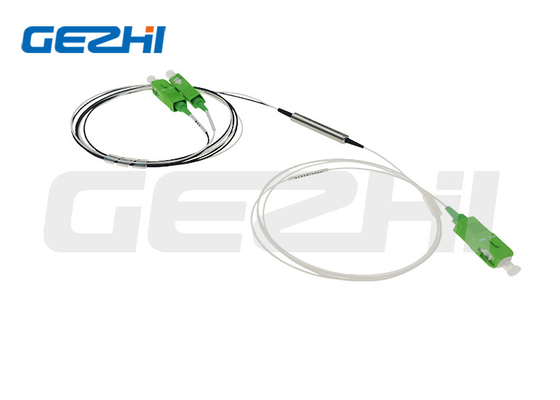

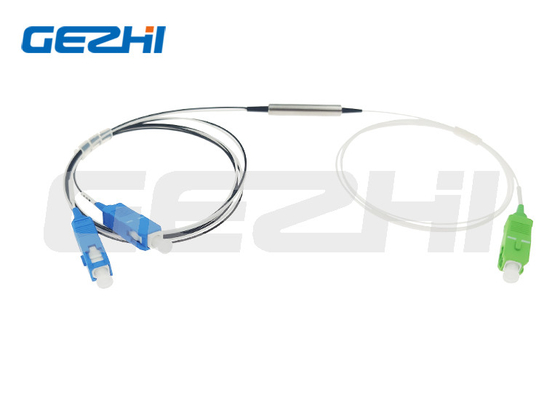

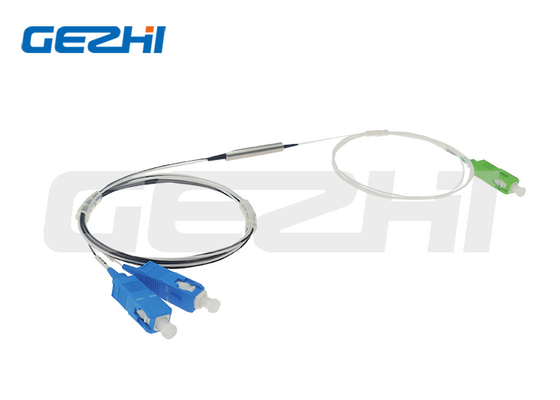

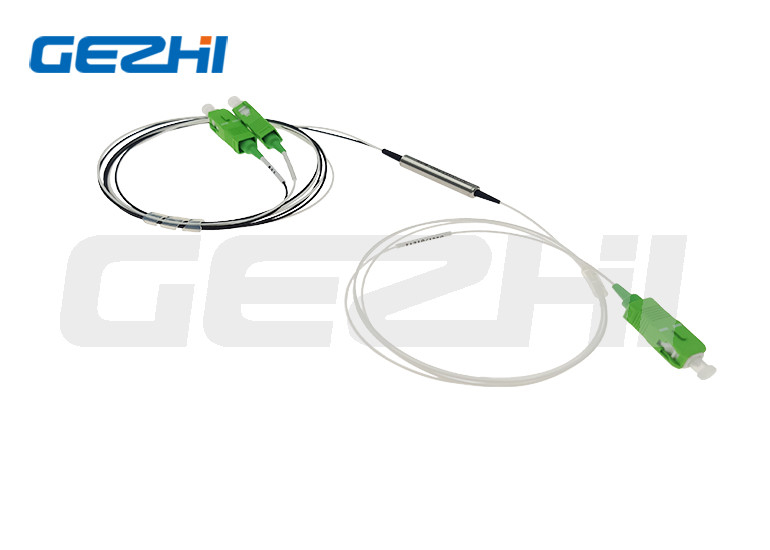

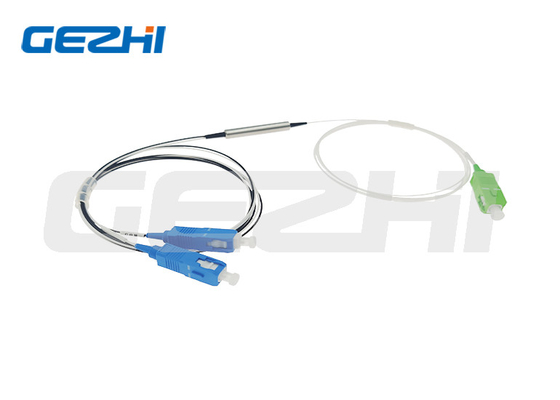

1x2 FWDM-apparaat T1550R1310/1490nm Stalen buis 1 meter zonder connector gpon fwdm
De FTTX Filter WDM-module, die veel wordt gebruikt in EDFA, Ramanversterkers, WDM-netwerken en glasvezelinstrumentatie, is gebaseerd op Thin Film Filter (TFF) -technologie.Het apparaat combineert of scheidt licht met verschillende golflengten in een breed golflengtebereik. Het kan de capaciteit van een enkele vezel uitbreiden om bidirectionele communicatie te bereiken, zodat het op grote schaal wordt gebruikt bij de opwaardering en uitbreiding van het optische netwerk, of het introduceren van nieuwe uitgebreide bedrijven, enz.
GEZHI Photonics levert filtergebaseerde golflengte divisie multiplexing (WDM) filter apparaten die zijn aangepast aan de specifieke golflengte banden voor uw speciale toepassingen.Het GEPON-systeem zelf werkt op 1310/1490, dus CATV signaal hier wordt geleverd over dezelfde vezel met behulp van 1550nm, en FWDM is een plaats waar dit allemaal wordt "gemengd".
Specificatie
| Type | FWDM | |
| Operatiegolflengte T: golflengte van de transmissie R: golflengte van de reflectie 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Verlies van de transmissie | dB | ≤ 0.80 |
| Verlies van reflectie-inbreng | dB | ≤ 0.60 |
| Isolatie van het transmissiekanaal | dB | ≥ 30 |
| Isolatie van reflectiekanalen | dB | ≥ 17 |
| PDL | dB | ≤ 0.1 |
| Waallengte thermische stabiliteit | nm/°C | ≤ 0.003 |
| Invoegverlies thermische stabiliteit | dB/°C | ≤ 0.005 |
| Richtlijnen | dB | ≥ 55 |
| Verlies van opbrengst | dB | ≥ 45 |
| Werktemperatuur | °C | -20~+70 |
| Bergingstemperatuur | °C | -40~+85 |
Opmerking: 1. Aanpassing is beschikbaar.
2. zonder aansluiting, en een extra verlies van 0,2 dB per aansluiting toevoegen.
Detail van de post
Doorvoerkanaal: 1550nm.
Reflectie kanaal: 1310 nm en 1490 nm
Hoge isolatie, betrouwbaarheid en kanaalisolatie
Laag insetsverlies en uitstekende milieuvriendelijkheid
RoHS-conform
Pakkettype
Glasbuispakket voor 250um blote vezels
Package van stalen buizen voor 250um blote vezels en 900um vezels
ABS-doos voor 900um, 2,0 mm en 3,0 mm vezels
Opmerking: 250um blote vezels zijn te fijn om met een connector te worden uitgerust.
Mechanische tekening
Afbeelding A is voor T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
FTTX-filter WDM
|
|
