| Brand Name: | GEZHI or OEM |
| Modelnummer: | CWDM08MA00905LP |
| Moq: | 1 pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

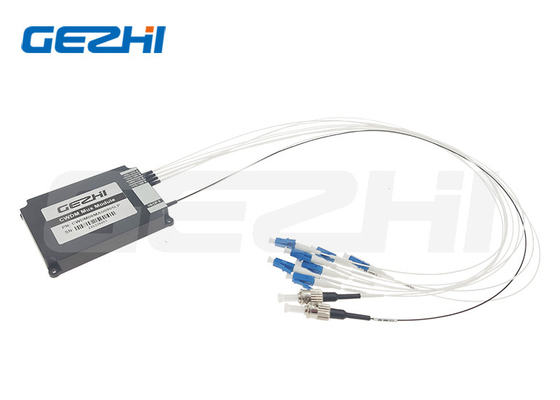

Grove WDM's 8-kanaals CWDM Mux-module-golflengteverdeling-multiplexers
Beschrijving
De CWDM Mux/Demux maakt gebruik van dunne filmcoatingtechnologie en een eigen ontwerp van niet-flux metaalbindende micro-optische verpakkingen.hoge kanaalisolatie, breed doorlaatband, gevoeligheid bij lage temperaturen en epoxyvrij optisch pad.
Kenmerken
* Hoge isolatie
* laag insetverlies
* Lage polarisatiegevoeligheid
* Breedband
* Uitstekende stabiliteit en betrouwbaarheid
* Epoxyvrij op het optische pad
Toepassingen
* WDM-systemen voor metro/toegangsnet
* Telecommunicatie
* Optische add/drop multiplexing
* Netwerkbewaking
Afmeting van het pakket
Specificaties
| Parameter | 4 Kanalen | 8 Kanalen | 16 kanalen | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanalgolflengte (nm) | 1270 tot 1610 of 1271 tot 1611 | ||||||
| Kanaloppervlak (nm) | 20 | ||||||
| Kanalpassband (@-0,5dB bandbreedte (nm) | ≥ 13 | ||||||
| Invoegverlies (dB) | ≤ 1.5 | ≤ 2.5 | Laag ≤ 3.5, standaard≤4.5 | ||||
| Isolatie (dB) | Naast elkaar | ≥ 30 | |||||
| Niet aangrenzend | ≥ 40 | ||||||
| Temperatuurgevoeligheid bij invoegverlies (dB) | ≤ 0.5 | ||||||
| Temperatuurverschuiving in golflengte (nm/°C) | ≤ 0.002 | ||||||
| Polarisatieafhankelijke verliezen (dB) | ≤ 0.2 | ||||||
| Polarisatiemodus Dispersie (ps) | ≤ 0.1 | ||||||
| Directiviteit (dB) | ≥ 50 | ||||||
| Terugkeerverlies (dB) | ≥ 45 | ||||||
| Maximaal verwerkingsvermogen (mW) | 300 | ||||||
| Werktemperatuur (°C) | -10 tot +70 | ||||||
| Bergingstemperatuur (°C) | -40 tot +85 | ||||||
| Afmeting van het pakket (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19" 1U Rack mount | |||||||
* De bovenstaande specificatie is zonder connectoren
** Andere specificaties kunnen op verzoek van de klant worden verstrekt.
Bestelgegevens
| CWDM | Aantal kanalen | Configuratie | Modultype | Type kabel | Lange vezels | aansluiting |
| CWDM | 01=1 kanaal 02=2 kanaal 03=3 kanaal 04=4 kanaal ..... 16=16kanaal 17=17kanaal 18=18kanaal |
M=Mux D=Demux A=Mux+Demux |
A0=ABS-doos 80x60x12 mm A1=ABS doos 100x80x10mm |
09=900um losse buis 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0m 15 = 1,5 m S=Specificeer |
00=geen LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificeer |
|
|
