| Productnaam: | 1x32 optische Vezelschakelaar | Golflengte: | 1310&1550nm |
|---|---|---|---|
| Interface: | TTL | Optische Macht: | 500mW |
| Schakelaar: | FC/APC groen | Toepassing: | Ringsnetwerk |
| Hoog licht: | 1x32 vezel Optische Module,1550nm vezel Optische Schakelaars,500mW vezel Optisch Materiaal |
||
van de de Optische Vezelschakelaar van 1x32 SM van de Modulettl de interface 1310/1550nm FC/PC
Is de de Optische Vezelschakelaar van GEZHI 1x32 SM een soort het lichte materiaal van de wegcontrole. Het kan omschakeling met meerdere kanalen van de vezel de optische lichte weg realiseren. De de Optische vezelschakelaar van 1x32 is gemodulariseerd ontwerp met de analyse self-checking functie van de aandrijvingskring. Het wordt gebruikt voor multi lichtbron/detectorselectie, vezel controle met meerdere kanalen, en de bescherming enz. van de optische vezelweg in het optische vezeltransmissiesysteem. Bovendien, het wordt ook gebruikt in optische vezelproefsysteem voor de openlucht optische vezel van de kabeltest en gerelateerd van componententest en meerpunts optisch sensoren controlesysteem.
GEZHI kan ook 1x32 2x32 Rackmount leveren de optische schakelaar, natuurlijk, aangepaste optische schakelaar beschikbaar is.
Eigenschappen
Betrouwbaarheid met beperkte verliezen en Hoge
Parallelle Interface (TTL)
Gemodulariseerd Ontwerp
De Analyse Self-checking Functie van de aandrijvingskring
Epoxy-vrij op Optische Weg
Toepassingen
Ring Network
Het testen van Vezel, Optische Component
Verre Controle in Optisch Netwerk
Specificatie
| Parameter | Parameterwaarden |
| Model | Osw-1X32 |
| Toevoegingsverlies | ≤0.8 dB |
| Golflengtewaaier | 1260~1650 NM |
| Testgolflengte | 1310/1550 NM |
| Vezeltype | SM, 9/125um (smf-28) |
| Terugkeerverlies | ≥50 dB |
| Overspraak | ≥ 70 dB |
| PDL | ≤0.05 dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Herhaalbaarheid | ≤0.02 dB |
| Leven | > 107 |
| Omschakelingstijd | ≤8 Mej. (Aangrenzend kanaal) |
| Optische Macht | ≤500 mw |
| Schakelaar | FC/PC |
| Controlewijze | TTL |
| Werkende Voeding | 5V/500 mA |
| Product Sze | 135 x 64 x 46 |
| Werkende Temperatuur | -20 ℃ aan +70 ℃ |
| Werkende Temperatuur | -40 ℃ aan +85 ℃ |
Nota: 1. De aanpassing is beschikbaar.
Pin Specifications
| OB-15 mannelijke schakelaar | |||
| Pin No. | I / O | Signaal | Beschrijving |
| 2 | Input | D0 |
D0~ D5 is kanaalselectie Bit0~Bit5, is D0 laag, is D5 hoog |
| 3 | Input | D1 | |
| 4 | Input | D2 | |
| 5 | Input | D3 | |
| 6 | Input | D4 | |
|
11 |
Input |
Het TERUGSTELLEN |
TTL, het Lage terugstellen aan kanaal 0. De de selectiebeetjes op hoog niveau van het middelenkanaal zijn efficiënt. |
| 7 | Uit | KLAAR | Klaar TTL, (klaar High=Not, Low=Ready) |
| 8 | Uit | FOUT | TTL, Fout OF Mislukking, (High=Error, Low=No-fout) |
| 1,9 | Macht | GND | Grond |
| 12 | Macht | VCC1 | 5.0±5% VDC Motorvoeding (maximum 500mA) |
| 15 | Macht | VCC2 | 5.0±5% VDC Kringsvoeding (maximum 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | vacature |

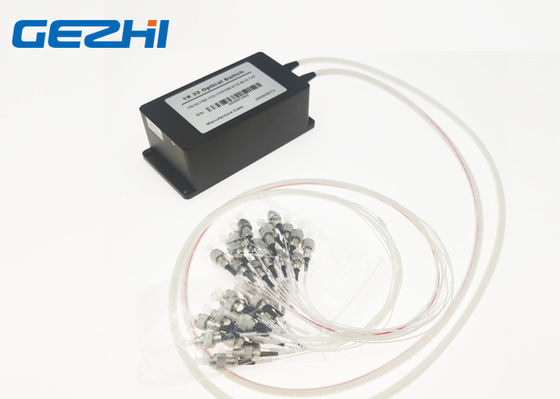

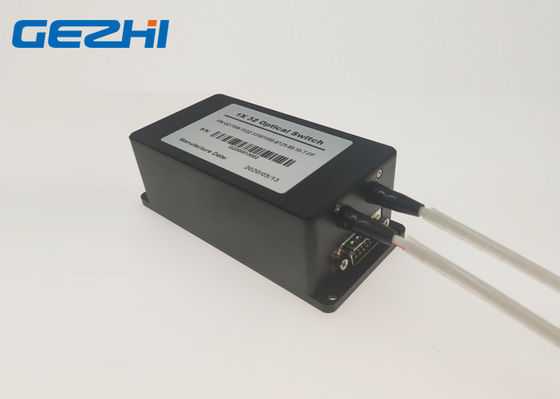

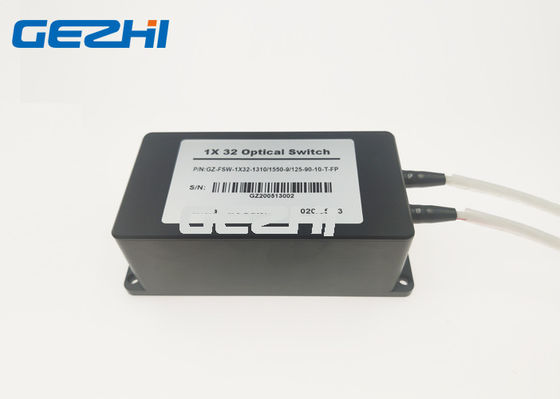

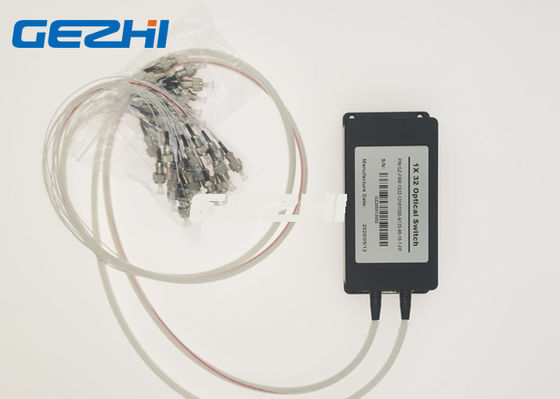

1x32 optisch Schakelaarbeeld
