| Brand Name: | GEZHI or OEM |
| Modelnummer: | de opto-Mechanische Optische Schakelaars van 1x2 |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |
van de Vezel Optische Schakelaars van 1x2 opto-Mechanische Brede de Golflengte Optische Schakelaar

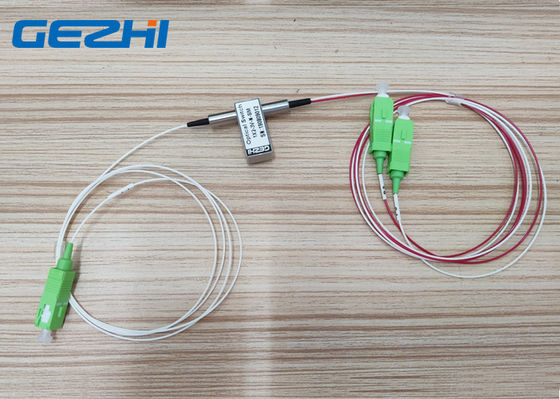

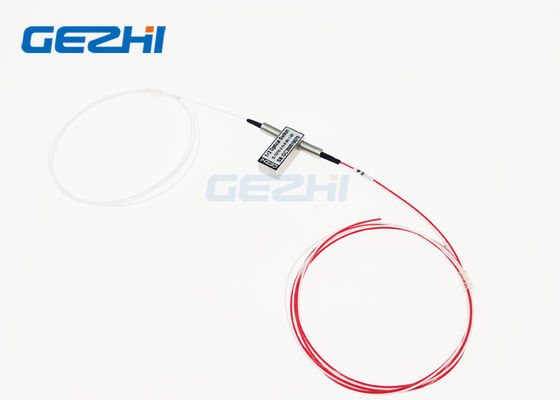

Opto-Mechanische de Vezel Optische Schakelaars van GEZHI 1x2 met brede golflengte 1260~1650nm. Het met de groene schakelaar van SC/APC. De enige het Sluiten 1x2 optische schakelaar is een standaard1x2-configuratie met 3 vezels en 2 staten. Verbindt de opto-Mechanische de Vezel Optische Schakelaars van GEZHI 1x2 optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. Dit wordt bereikt gebruikend mechanische configuraties en via een elektrocontrolesignaal geactiveerd.
GEZHI kan ook de optische schakelaar van MEMS of andere aangepaste optische schakelaar leveren. Onthaal aan onderzoek.
Eigenschappen
Epoxy-vrij op optische weg
Toepassingen
Golflengterouter
Onderzoek en ontwikkeling
Reconfigurable voeg/laat vallen multiplextelegrafen toe
De bescherming van het transmissiemateriaal
Optische netwerk controle
Optische netwerkbescherming en restauratie
Specificatie
|
Parameters |
Gz-fsw-1×2 | ||
| Golflengtewaaier | NM | 850±40/1300±40 | 1260~1650 |
| Werkende Golflengte | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Toevoegingsverlies | dB | Type: 0,8 Maximum: 1.2 | Type: 0,5 Maximum: 1.0 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overspraak | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
|
Voeding |
V | 3.0 of 5.0 | |
| Leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Transmissiemacht | mw | ≤500 | |
| Werkende Temperatuur | ℃ | -20~+80 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd zonder schakelaar, en voeg een extra 0.2dB-verlies per schakelaar toe.
Optische Route
| Status | Status Twee |
|
|
|
Spelden
| Type | Speld | Elektrische Aandrijving | Statussensor | ||||||
| 1×2 | kanaal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Het sluiten | P1-P2 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
| Niet-sluit | P1-P2 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P3 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
Afmeting
1x2 de optische Informatie van de Schakelaarorde
GZ-FSW-1x2-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Video
|
|
| Brand Name: | GEZHI or OEM |
| Modelnummer: | de opto-Mechanische Optische Schakelaars van 1x2 |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |

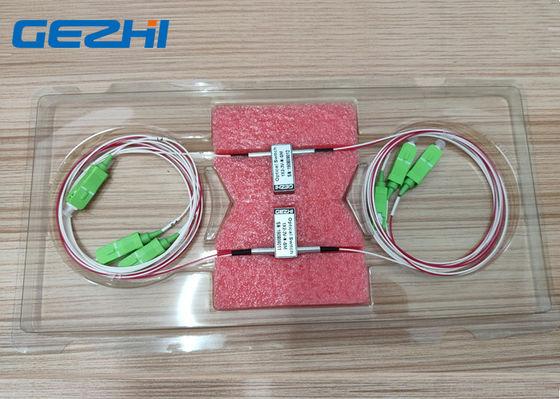

| Verpakking: | 2pcs in een schuim met plastic Doos |
