| Brand Name: | GEZHI or OEM |
| Modelnummer: | D1x2 Optische Schakelaar |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

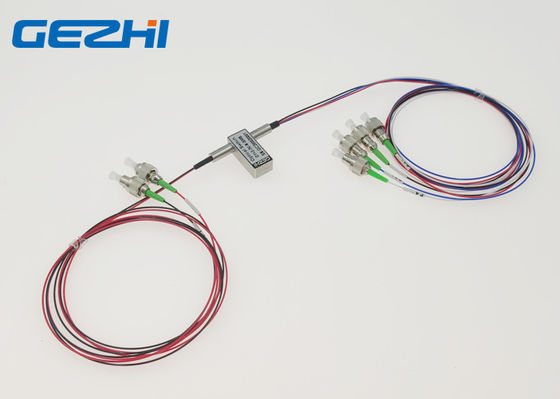

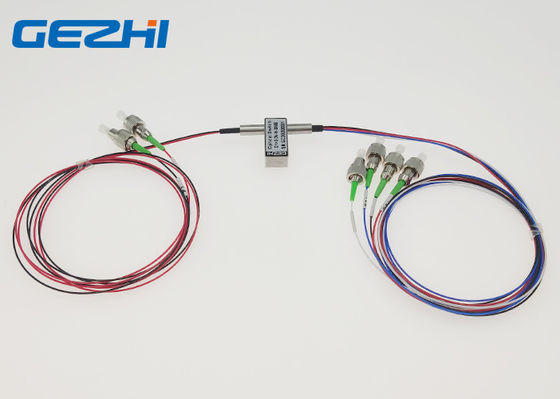

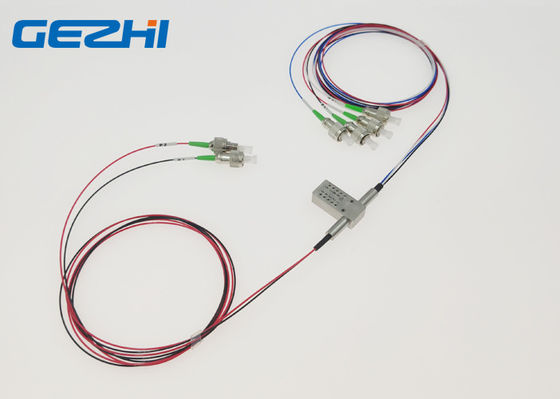

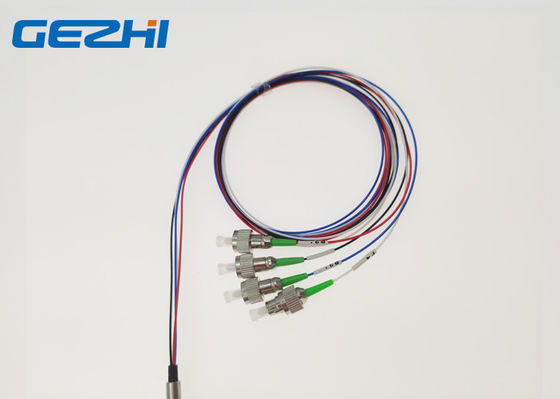

Dubbele van de de Schakelaar2x4 Vezel van 1x2 Optische optische de schakelaars1310&1550nm 1meter FC/APC
GEZHI Dubbele de Vezel Optische schakelaars van 1x2/2x4-configurate door Zes vezels en twee staten. Het verbindt aan FC/APC-schakelaar en aan niet-Gesloten 3V-voltage, moutable PCB. GEZHI Dubbele de Vezel Optische Schakelaars van 1x2/2x4-verbindt optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. De optische Schakelaar van 2x2 is apllication in R&D in laboratorium, Metropolitan area network en Configureerbare OADM.
Eigenschappen
Hoge Stabiliteit, Hoge Betrouwbaarheid
Laag Toevoegingsverlies
Brede Golflengtewaaier
Epoxy-vrij op Optische Weg
Toepassingen
R&D in Laboratorium
MENS (Metropolitan area network)
Systeem Controle
Configureerbare OADM
Specificatie
| Model | Eenheid | GZ-FSW-D1x2 | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| golflengte | NM | 850&1300 | 1310&1550 |
| Toevoegingsverlies | dB | Type: 0,7 Maximum: 1.0 | |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Dwarsbespreking | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| Herhaalbaarheid | dB | ≤±0.02 | |
| Voltage | v | 3.0 of 5.0±0.5 | |
| Het werkende leven | Tijd | ≥107 | |
| Schakelaartijd | Mej. | ≤8 | |
| Macht behandeling | mw | ≤500 | |
| Werkende temperatuur | ℃ | -20~+70 | |
| Opslagtemperatuur | ℃ | -40~+85 | |
| Grootte | mm | 27.0×12×8.2 | |
| Nota: 1 binnen werkende temperatuur en SOP. 2 exclusief Schakelaars. | |||
De aanpassing is beschikbaar.
Optische Route
Spelden
| Type | Staat | Spelddefinitie | Macht | Voorwaarde controle | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Niet-sluit | A | P1- P3, P2-P4 | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| B | P1-P1, P2-P2 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| Het sluiten | A | P1- P3, P2-P4 | -- | -- | GND | V+ | Sluit | Open | Open | Sluit |
| B | P1-P1, P2-P2 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
De dubbele Informatie van de de Schakelaarorde van 1x2 Optische
GZ-FSW-D1x2-x-xx
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Video
|
|
