| Brand Name: | GEZHI or OEM |
| Modelnummer: | 4CH OADM |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

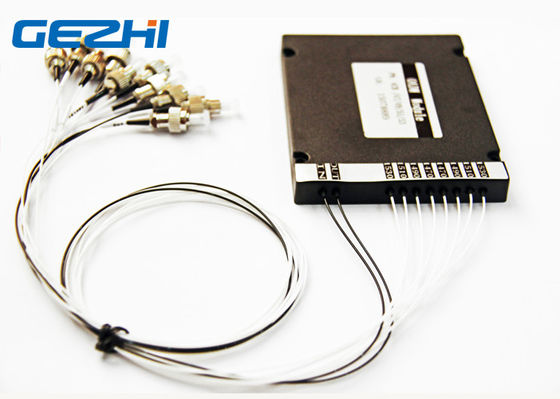

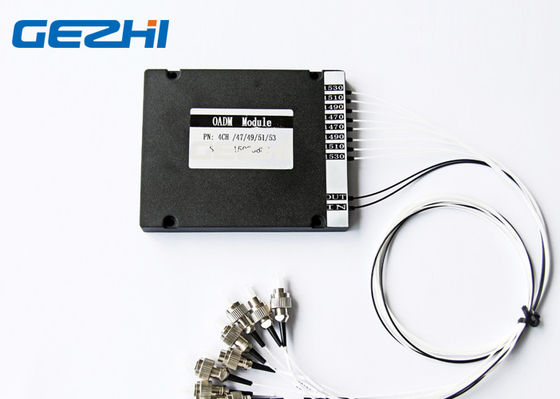

4 Optische het kanaal voegt de Enige vezel 1470/1490/1510/1530nm van de Dalingsmultiplextelegraaf toe
Optisch GEZHI voegen toe de Dalingsmultiplextelegraaf enige vezel met kanaal vier van CWDM-golflengte 1470nm 1490nm 1510nm en 1530nm is. Optisch voegt toe & laat vallen multiplextelegraaf combineert golflengtekanalen op een optische transmissievezel. 4CH CWDM OADMs worden van Gezhi gebruikt in WDM systemen om vezel optische signalen, selectief toevoegend en dalend individu of reeksen golflengtekanalen van een CWDM-stroom simultaan over te seinen of demultiplexing en te verpletteren.
De modules van CWDM OADM zijn beschikbaar in enig-opgeruimd (het Oosten of het Westen) en dubbel-opgeruimde (het Oosten en het Westen) configuraties ondersteunend tot vier golflengten. Elke CWDM OADM van GEZHI gebruikt golflengten van 1270nm aan 1610nm of 1271 aan 1611nm met 20nm-het uit elkaar plaatsen.
Eigenschappen
Flexibel OADM-voorzien van een netwerk
het het 4 kanaaloosten & Westen
De medio knopen van de spanwijdtetoegang voor versterking en verspreiding
Geen vereiste stroom.
Toepassingen
Cellulaire Toepassing
Vezel Optische versterker
Acessnetwerk
Lijn Controle
WDM Netwerk
Telecommunicatie
Specificatie
|
Parameter |
Eenheid |
4CH CWDM OADM | ||
| Voeg toe | Daling | |||
| Kanaalgolflengte | NM | 1470,1490,1510,1530nm | ||
|
Centrumgolflengte Nauwkeurigheid |
NM | ±0.5 | ||
| Kanaal het Uit elkaar plaatsen | NM | 20 | ||
|
Kanaalpassband (@-0.5dB-bandbreedte |
NM | >13 | ||
| Toevoegingsverlies | dB | 1.5 | 1.5 | |
| Kanaalrimpeling | dB | 0,3 | ||
|
Isolatie |
Aangrenzend | dB | >30 | |
| Niet aangrenzend | dB | >40 | ||
|
Inertion Verliestemperatuur Gevoeligheid |
dB/℃ |
<0> |
||
|
Golflengtetemperatuur Het verschuiven |
NM ℃ |
<0> | ||
|
Afhankelijke polarisatie Verlies |
dB | <0> | ||
|
Polarisatiewijze Verspreiding |
dB | <0> | ||
| Gerichtheid | dB | >50 | ||
| Terugkeerverlies | dB | >45 | ||
| Maximummacht Behandeling | mw | 300 | ||
| Opteratingstemperatuur | ℃ | -5~+75 | ||
| Opslagtemperatuur | ℃ | -40~85 | ||
| Pakketdimensie | mm | L100x80x10 | ||
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd met schakelaar
Tekening
Het westen en het Oosten
Het laat vallen het individuele kanaal en voegt die zelfde kanaalrug op de netwerkvezel in toe dubbel-opgeruimde transmissie.
Vier kanaal 1470,1490,1510,1530nm CWDM voegt & laat vallen multiplextelegraaf voor EAST&WEST voor tweerichtingsgegevenstransmissie over toe enige vezels.
Aangepaste Schakelaar
|
Schakelaartype Diverse schakelaar is beschikbaar, LC/SC/FC, om aan uw verschillende behoeften in diverse situaties te voldoen.
|
Pools Type UPC wordt ontworpen voor digitaal signaalvervoer. APC heeft voor van het signaalvervoer en FTTx van rf videotoepassingen de voorkeur. |
|
|
|
|
