1U 19 Duimrek zetten de Multi Optische Schakelaars van de Kanaal1x16 Vezel op


1x16-Vezel Optische Schakelaars met meerdere kanalen 1U 19“ kader RackMount


GEZHI-bieden de Vezel Optische Schakelaars multikanaal tot 16port met Snelle omschakelingstijd, hoogte - kwaliteit en laag toevoegingsverlies aan. Deze 1x16-Vezel met meerdere kanalen het Optische schakelaarsrek type opzet is een functioneel apparaat dat controlerend en schakelend de optische Route. Zijn kan gecontroleerd die via RS232-haven, Ethernet-haven en auto op bepaalde die frequentie wordt afgetast of manueel uit voorpaneel wordt geselecteerd. 1x16-Vezel Optische die Schakelaars Met meerdere kanalen 19“ 1U Rackmount in optische vezelproefsysteem wordt gebruikt voor optische vezel en zijn openluchtkabeltest, componententest, en controlesysteem van meerpunts optisch sensoren.

Eigenschappen

LEIDEN vertoningspaneel. Visuele vertoning, Geschikte verrichting.
RS232 controle en Ethernet-Extern beheer
Kanaal en tijd het interval van automatisch aftasten kan opstelling zijn.

Laag toevoegingsverlies, Snelle omschakeling
SerialNet, Hoge Betrouwbaarheid, Hoge Stabiliteit

Transparant transmissiesignaal. Hoge stabiliteit en betrouwbaarheid.


Toepassingen

Automatische Meting
Kabel die en systeem controleren handhaven

FITL

Optische Netwerk Verre Controle

Specificatie



Parameters	Eenheid	Indicatoren
Kanaliseer Nr.		1xN (N≤16)
Golflengtewaaier	NM	1260~1650
Testgolflengte	NM	1310/1550
Toevoegingsverlies	dB	Type: maximum ≤0.8dB: ≤1.5 dB
Herhaalbaarheid	dB	≤ ±0.02
Terugkeerverlies	dB	≥ 45
Overspraak	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,1
Optische Macht	mw	≤ 500
Omschakelingstijd	Mej.	≤10 Mej. (de tijd van de Opeenvolgingsschakelaar van aangrenzend kanaal)
Vezeltype		SM (9/125um)
Schakelaar		FC/PC, FC/APC



Controlerende Haven		RJ45, RS-232
Werkende Voeding (Stop-Type)	V	AC: 85~ 265 (50/60Hz)
Machtsconsumptie	W	< 10
Werkende Temperatuur	℃	-5 ~ 55
Grootte	mm	1U: 483 x 250 x 45



Comité om te verklaren:

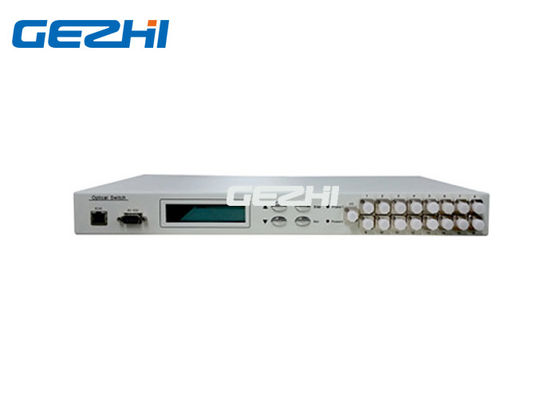

Voorpaneel




◆ RJ45: De interface van het communicatienetwerkbeheer;

◆ Rs-232: Rs- periodieke interface; RS232 periodieke communicatie interface;

◆ LCD: Apparaten die informatie direct tonen;

◆ ▲: Sleutel zich omhoog te bewegen; ▼: Sleutel zich neer te bewegen; Ga binnen: Te bepalen sleutel;


Esc: Te annuleren sleutel.

◆ Macht: Machtslicht; Fout: probleemlamp;

◆ Com, 1~16: Vezelinterface;

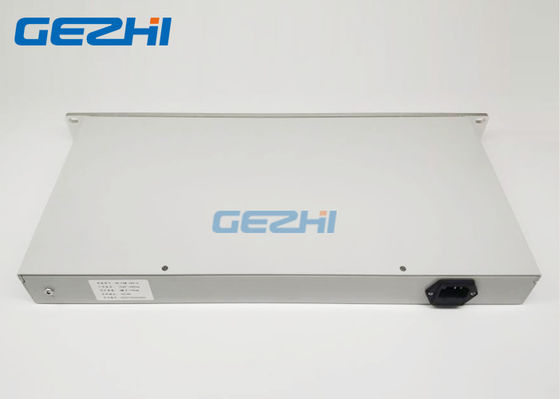

Achtercomité



◆ AC: 85~265V: De interface van het machtskoord;

◆ ON/OFF: Hoofdschakelaar van voeding;
