| Brand Name: | GEZHI or OEM |
| Modelnummer: | Ccwdm-8CH |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

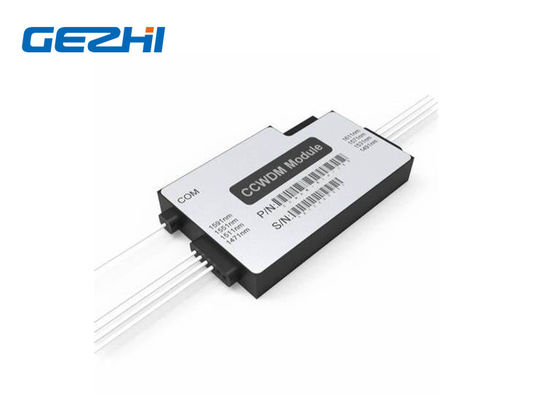

1x8 de compacte CWDM-Optische Multiplextelegraaf van de Modules Minivezel
De de kanalenccwdm Module van GEZHI 8 is Compacte CWDM (Compacte Ruwe Golflengteafdeling die simultaan overseint), die een golflengteafdeling het simultaan overseinen technologie die op TFF (Dunne Filmfilter) is wordt gebaseerd. Het werkt op dezelfde manier als zijn de CWDM-module, behalve dat CCWDM-de technologie van de gebruiksbeschikbare ruimte, die met de gemeenschappelijke CWDM-vezel het draperen methode wordt vergeleken, die met de CWDM-module wordt vergeleken, de CCWDM-pakketgrootte zeer klein het toevoegingsverlies lager zijn en de consistentie beter is; het kan CWDM-Producten vervangen wordt gebruikt op telecommunicaties, collectieve netwerken, PON-netwerken, kabeltelevisie en andere gebieden. Het lagere toevoegingsverlies maakt de CCWDM-module lagere signaalvermindering hebben wanneer gebruikt, daardoor verminderend de machtsvereisten van de signaalzender.
|
Eigenschappen |
Toepassingen |
|
|
Specificaties
| Parameter | 4 CH | 4+UPG | 8 CH | 8+UPG1 | 8+UPG2 | ||
| Werkende Golflengte (NM) | 1260~1620 | ||||||
| Kanaalgolflengte (NM) | 1270,1290,…, 1590,1610, of 1271,1291,…, 1591,1611 | ||||||
| UPG-de Waaier van de Havengolflengte (NM) | Na | TBD | Na | 1260~1360 | 1260~1457 | ||
| Kanaal het Uit elkaar plaatsen (NM) | 20 | ||||||
| Kanaalpassband (NM) | CWL+/-6.5nm | ||||||
| Toevoegingsverlies (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Kanaalrimpeling (dB) | ≤0.3 | ||||||
| Isolatie (dB) | Aangrenzend | >30 | |||||
| Niet-Adjacen | >40 | ||||||
| UPG-Isolatie (dB) | Na | >15 | Na | >15 | >15 | ||
| De Verspreiding van de polarisatiewijze (PS) | ≤0.2 | ||||||
| Polarisatie Afhankelijk Verlies (dB) | ≤0.2 | ||||||
| Gerichtheid (dB) | >45 | ||||||
| Terugkeerverlies (dB) | >45 | ||||||
| Maximummacht Behandeling (mw) | 500 | ||||||
| Werkende Temperatuur (℃) | -40~+75 | ||||||
| Opslagtemperatuur (℃) | -40~+85 | ||||||
| Vezeltype | G657A1 | ||||||
| Schakelaar | TBD | ||||||
| Pakketdimensie (mm) | L55 x W35 x H8 of L46 x W28 x H6 | ||||||
Het opdracht geven van tot Informatie
| Configuratie | Kanaliseer Nr. | Vlechttype | Vezellengte | Verbuigingsklasse (mm) | Schakelaar |
| CC=CCWDM |
40=4 kanaal 41=4+UPG 80=8 kanaal 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Unieke Beschikbare ruimtetechnologie
De van de de Modules Minivezel van 1x8 Compacte CWDM Optische Multiplextelegraaf keurt Beschikbare ruimtetechnologie goed, die licht zich verspreidt in beschikbare ruimte gebruikt om gegevens wirelessly over te brengen. Binnen het apparaat, worden de aangrenzende signaalkanalen gedrapeerd door parallelle straal in plaats van de vezel. Dit bespaart heel wat plaats voor pakketdoos, en het unieke vakmanschap helpt ook CCWDM Mux Demux met laag toevoegingsverlies.
1x8 de compacte CWDM-Optische Multiplextelegraaf van de Modules Minivezel
Mechanische Tekening
TYPE 1
TYPE - 2
|
|
