| Brand Name: | GEZHI or OEM |
| Modelnummer: | CWDM8CH47A |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |

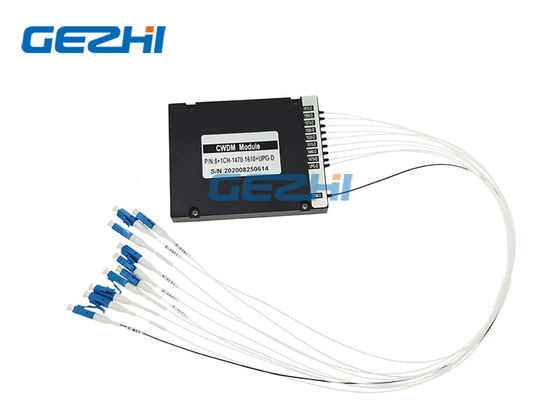

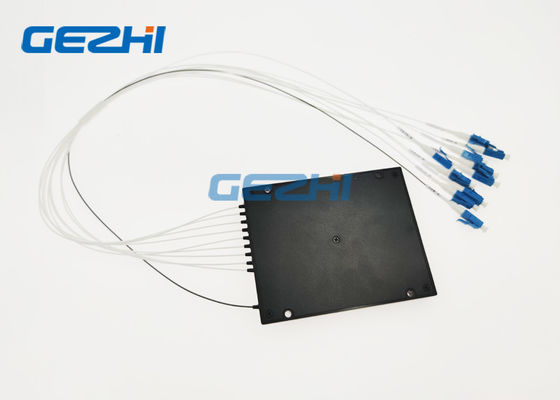

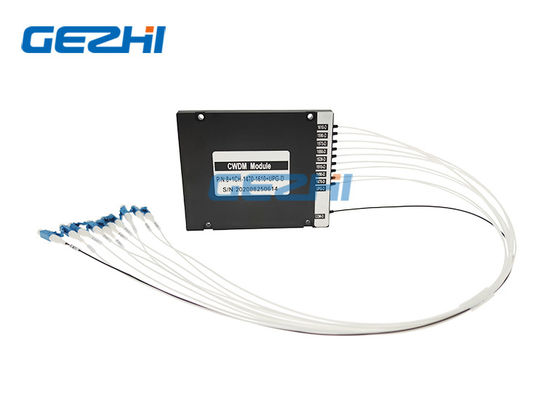

Acht ‐ kanaalcwdm optische mux en demux modules
Acht van Co., van Ltd van GEZHI Photonics ‐ zijn de kanaalcwdm optische mux en demux modules voorgenomen voor toepassingen in gecontroleerd
binnenmilieu's.
De Passieve optica CWDM wordt ontworpen om 8 van CWDM-ITU ‐ net optische golflengten simultaan over te seinen, met zich het individuele golflengten uitstrekken
van 1470 tot 1610 NM, en 20 NM die tussen kanalen uit elkaar plaatsen. Zij hebben ook een uitdrukkelijke haven van EXP voor toekomstige plaatsing van optische filters om de toevoeging van DWDM-ITU golflengten aan te passen.
Deze CWDM-modules zijn beschikbaar in Enige mux/demux en Dubbele mux/demux-modulepakketten om enige vezel en dubbele vezelplaatsingen te vergemakkelijken.
Eigenschappen
Laag toevoegingsverlies
Brede pasband
Hoge stabiliteit en betrouwbaarheid
Hoge kanaalisolatie
Toepassingen
WDM netwerk
Lijn controle
Vezel optische versterker
Toegangsnetwerk
Telecommunicatie
Acht ‐ kanaalcwdm optische mux en demux modules
Specificatie
| Parameter | 8CH Mux of Demux | |
| Centrumgolflengte (NM) | ITU, ITU+1 | |
| Passband (NM) | ITU±6.5 | |
| Werkende Golflengte (NM) | 1470~1610nm + UPG | |
| Kanaalruimte (NM) | 20 | |
| Vezeltype | SMF-28e of gespecificeerde klant | |
| IL (dB) | <2> | |
| Isolatie (dB) | Aangrenzend Kanaal | 30 |
| Niet-Adjacent Kanaal | 45 | |
| PDL (dB) | 0,2 | |
| PMD (ps) | 0,1 | |
| Terugkeerverlies (dB) | 45 | |
| Gerichtheid (dB) | 50 | |
| Maximum Optische Macht (mw) | 500 | |
| Werkende Temperatuur (℃) | -20~+70 | |
| Opslagtemperatuur (℃) | -40~85 | |
| Schakelaar | LC/UPC | |
| DOOSpakket (mm) | ABS doos 100x80x10 | |
Nota: 1. De aanpassing is beschikbaar.
2. Zonder voorafgaande kennisgeving veranderde specificatie misschien.
Acht ‐ kanaalcwdm optische mux en demux modules
Filter het draperen
Acht ‐ kanaalcwdm optische mux en demux modules
Oplossing
|
|
