| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-1x1-13/15 |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |

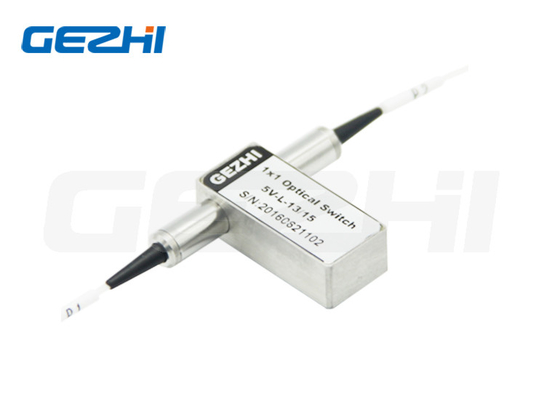

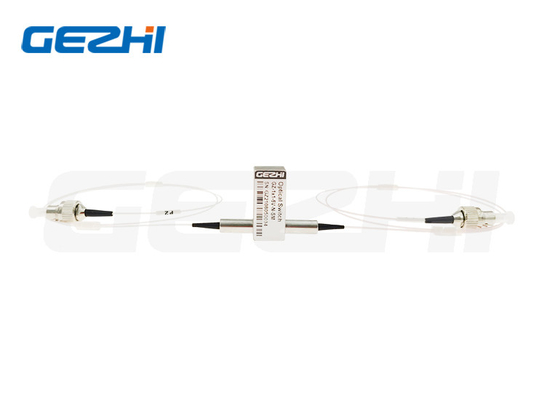

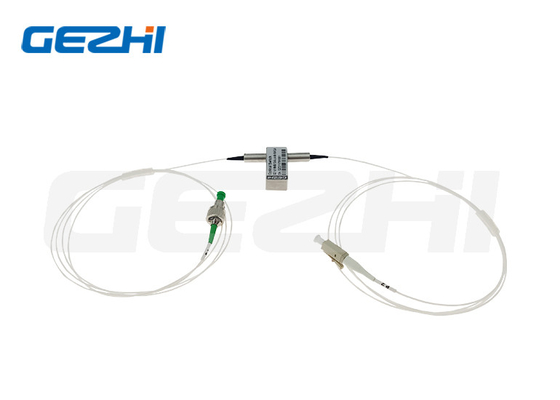

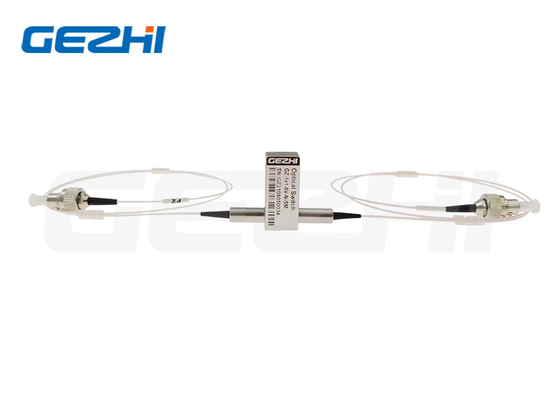

Vergrendelde vergrendelde mechanische optische schakelaar 1310nm LC UPC APC 3V 5V 500mW
1x1 optische schakelaars
Gezhi 1x1 Opto-Mechanische Bi-directionele Glasvezel Switch verbindt optische kanalen door 1 inkomend optisch signaal naar 1 uitgangsvezel te omleiden.Dit wordt bereikt met behulp van een opto-mechanische configuratie en geactiveerd via een elektrisch besturingssignaalDe schakelaar heeft geïntegreerde elektrische positiesensoren.
Gebaseerd op dunne filmfiltertechnologie die een robuuste methode biedt om de lichtplaat te veranderen,Deze serie producten heeft een drastisch vereenvoudigde platformconfiguratie die een hoge betrouwbaarheid en lage productiekosten biedt.Dit nieuwe ontwerp vermindert de positiegevoeligheid van bewegende onderdelen aanzienlijk en biedt een ongekende hoge stabiliteit en een ongeëvenaarde lage kosten.
Optische route
Mechanische tekening
Kenmerken
Blokkering van het kanaal
Specificatie
| Parameters | Specificaties | Eenheid |
| Operatiegolflengte | 1260~1620 (SM) | nm |
| Invoegingsverlies | ≤ 1.0 | dB |
| Waallengte-afhankelijk verlies | ≤ 0.25 | dB |
| Verlies afhankelijk van polarisatie | ≤ 0.05 | dB |
| Temperatuurafhankelijk verlies | ≤ 0.20 | dB |
| Terugkeerverlies | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Schakeltijd | ≤ 8 | ms |
| Herhaalbaarheid | ≤ ± 0.02 | dB |
| Duurzaamheid | ≥ 107 | Tijd |
| Werkspanning | 3 of 5 | V |
| Type schakelaar | Niet-vergrendelend/vergrendeld | |
| Werktemperatuur | -20~+70 | °C |
| Bergingstemperatuur | -40~+85 | °C |
| Optische kracht | ≤ 500 | mW |
| Afmeting | 27.0L × 12,5W × 8,4H | mm |

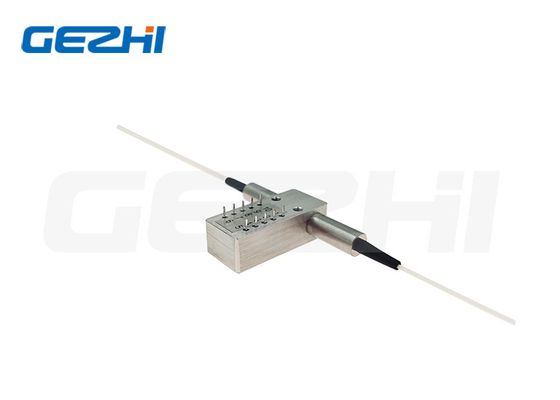

Pins
| Type | Optische route | Elektrische aandrijving | Staatssensor | ||||||
| 1x1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Niet-sloten | CUT | - Dat is... | - Dat is... | - Dat is... | - Dat is... | Dichtbij. | Open | Open | Dichtbij. |
| P1-P2 | V+ | - Dat is... | - Dat is... | GND | Open | Dichtbij. | Dichtbij. | Open | |
| Vergrendeling | CUT | - Dat is... | - Dat is... | GND | - Dat is... | Dichtbij. | Open | Open | Dichtbij. |
| P1-P2 | V+ | GND | - Dat is... | - Dat is... | Open | Dichtbij. | Dichtbij. | Open | |
Bestelgegevens
GZ-1×1-13/15
| Modus | Waallengte | Spanningstype | Controlemodel | Vlakken | Fiberdiameter | Lange vezels | Verbinding |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Andere |
3=3V 5=5V |
L=Sluiting N=Niet-vergrendelen |
5=50/125 6=62,5/125 9=9/125 X=Andere |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Andere |
1=1m 2 = 1,5 m X=Andere |
0=Geen X=Andere |
Video
|
|
