| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x18-CWDM-s |
| Moq: | 1 st |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 werkdagen |
| Payment Terms: | T/T, Western Union |
De Module 1270~1610nm BIDI met beperkte verliezen CWDM van 18CH CWDM Mux Demux
GEZHI 18CH BIDI met beperkte verliezen die CWDM op diëlektrische thin-film filtertechnologie wordt gebaseerd die voor integratie in lage kostentoegang en metro netwerken ontwierp. GEZHI 18CH CWDM is een optische multiplextelegraaf die tot 18 CWDM-bronnen kan simultaan overseinen over één enkele optische vezel met slechts 3.5dB-het verlies van de verbindingstoevoeging. Zijn pakket door 120*80*18mm ABS doos met de losse buis van 900um, 1meter, Com-SC/UPC schakelaar, andere output met LC/UPC-schakelaar. De filter van 18CH CWDM heeft hoge kanaalisolatie en kan daarom in een tweerichtingssysteem worden gebruikt. De module kan als multiplextelegraaf of de-multiplexer worden gebruikt en gebruikt één enkele groef in een kader of kan worden gebruikt, standalone, in een n-Doos.
Eigenschappen
- Goede uniformiteit en laag toevoegingsverlies
- Laag Polarisatie Afhankelijk Verlies
- Uitstekende Milieustabiliteit
Toepassingen
Specificatie
|
Parameter |
Eenheid |
18CH CWDM | ||
| Mux | Demux | |||
| Kanaalgolflengte | NM |
1270~1610nm |
||
|
Centrumgolflengte |
NM | ±0.5 | ||
| Kanaal het Uit elkaar plaatsen | NM | 20 | ||
|
Kanaalpassband |
NM | >14 | ||
| Max Insertion Loss | dB | <5>.5 of<3> | <5> | |
| Kanaalrimpeling | dB | 0,3 | ||
|
Isolatie |
Aangrenzend | dB | >30 | |
| Niet aangrenzend | dB | >40 | ||
|
Inertion Verliestemperatuur |
dB/℃ |
<0> |
||
|
Golflengtetemperatuur |
NM ℃ |
<0> | ||
|
Afhankelijke polarisatie |
dB | <0> | ||
|
Polarisatiewijze |
dB | <0> | ||
| Gerichtheid | dB | >50 | ||
| Terugkeerverlies | dB | >45 | ||
| Maximummacht Behandeling | mw | 300 | ||
| Opteratingstemperatuur | ℃ | -5~+75 | ||
| Opslagtemperatuur | ℃ | -40~85 | ||
| Pakketdimensie | mm | L120x80x18 | ||
Nota: 1. De aanpassing is beschikbaar.
2. Gespecificeerd met schakelaar
Het opdracht geven van tot Informatie
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Aantal Kanalen | Moduletype | Kabeltype | Vezellengte | Inputschakelaar |
Output schakelaar |
|||||||
| CWDM | 01=1Channel 02=2 kanaal 03=3 kanaal 04=4 kanaal ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 mm 1=142x102x14.5 mm 2=LGX doos het Rek van 3=19 ″ 1U X=Others |
00=none 09=900um Losse buis 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filter het Draperen
HET PAKKET VAN 18CH BIDI CWDM

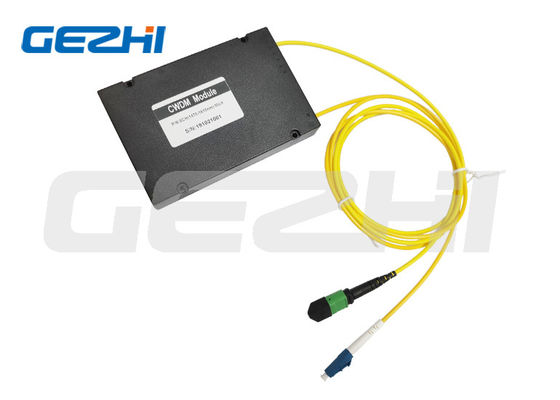

DE MODULE VAN 18CH BIDI CWDM
|
|
