| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x4 de Module van CH CCWDM |
| Moq: | 1 voor de Module van 1x4 CH CCWDM |
| Prijs: | Get Latest Price |
| Delivery Time: | 2~7working dagen |

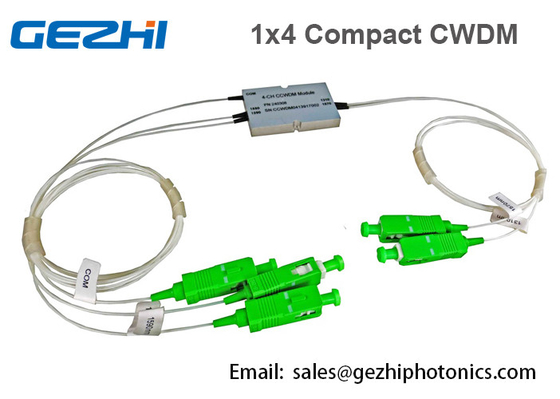

1x4 CH Optische CCWDM Mux/Demux-Module in Passief Optisch Netwerk
GEZHI Photonics CCWDMs. De compacte ruwe multiplextelegrafen van de golflengteafdeling, of CCWDMs, zijn geïntegreerde optische modules die worden ontworpen om optische prestaties beduidend te verbeteren, terwijl het drukken van productiekosten, in een van de pakket minder dan 1/4 grootte van conventionele CWDM-modules.
Onze CCWDMs-nauwkeurigheid en stabiliteit van de eigenschap hoge golflengte, laag toevoegingsverlies, hoge isolatie, laag polarisatie afhankelijk verlies en een epoxy-vrije optische weg. Onze Telcordia 1209/1221-gekwalificeerde CCWDM bouwt op merkgebonden optisch de bankplatform van GEZHI Photonics voort, en wij geloven het de kleinste voetafdruk van om het even welke vergelijkbare CWDMs heeft. Met kanaal het uit elkaar plaatsen van 20 NM en brede bandkenmerken, staat het voor datacom of telecommunicatienetwerktoepassingen toe met goedkope ongekoelde lasers. Deze CCWDM Mux/Demuxes is beschikbaar in vier of acht kanalen en omvat een uitbreidingshaven voor 16 kanaalsystemen.
Eigenschappen
Toepassingen
Parameters:
| Beschrijving | Eenheid | Min | Typisch | Max. | ||
| Facultatief kanaalverlies | dB | 0,8 | 1.0 | |||
| Pasbandbreedte | NM | 13 | ||||
| Vlakheid | dB | 0,3 | 0,5 | |||
| Aangrenzende kanaalisolatie | dB | 30 | 35 | |||
| Niet aangrenzende kanaalisolatie | dB | 40 | 45 | |||
| Gerichtheid | dB | 55 | ||||
| PDL | dB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| Max. macht | mw | 300 | ||||
| De toevoegingsverlies van het paskanaal | P | dB | 0,8 | 1.0 | ||
| A | 1.0 | 1.5 | ||||
| Kanaalgolflengte | NM |
1471 1491 1511 1531 1551 1571 1591 1611 Kan op verzoek worden geselecteerd of om het even welke 4channel tussen 1260-1625 |
||||
| Werkende temperatuur | °C | 0 ~+70 | ||||
| Opslagtemperatuur | °C | -40 ~+85 | ||||
| Pakket | mm | 44 (L) X28 (W) X6 (H) | ||||
CWDM vergelijkt CCWDM
Het is opmerkend de moeite waard dat hoewel de CWDM-technologie lange tijd niet zeer populair is, maar tegen de tijd dat de verbinding CWDM-de vraag was, ontwikkelaars hebben „promotie“ technologie om multiplextelegrafen te creëren.
In tegenstelling tot de „oude“ bewezen het draperen CWDM filtertechnologie, geavanceerde die CWDM-multiplextelegrafen door vlaktechnologie worden vervaardigd.
Deze technologie impliceert de verwezenlijking van een complexe vlakgolfgeleider, die door thin-film filters en collimators wordt aangevuld. de simultaan overseinende apparaten gemaakt worden gebruikend deze technologie genoemd CCWDM-multiplextelegrafen (CompactCWDM).
Boven beeld is een binnenlandse structuur van CWDM-multiplextelegrafen. Op de linkerzijde - een schrijver uit de klassieke oudheid op basis van het stadium van de multiplextelegraafcwdm filter, recht - CCWDM-multiplextelegraaf.
CCWDM-multiplextelegrafen op bovenkant waren niet populair in de eerste plaats toe te schrijven aan hun grootte - een weinig groter dan een lucifersdoosje.
De providers van ingenieursinternet zijn omzichtig van zulk een kleine apparaat, dat, bovendien, het moeilijk was om in een standaardflardpaneel te bevestigen.
Het pagineren Dimensies:
Ordeinformatie:
| CCWDM4+1- | XXXX | X | X | XX | X | X |
|
|
Golflengte | Rang | Vlechttype | Lengte | schakelaar | pakket |
|
1471 1491 1611 |
P A |
0=bare vezel 1=900um losse buis 2=2mm kabel 3=3mm kabel |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
