| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-16CH CWDM |
| Moq: | 1 |
| Prijs: | Get Latest Price |
| Delivery Time: | 2~7working dagen |
| Payment Terms: | T/T, Western Union, Paypal |

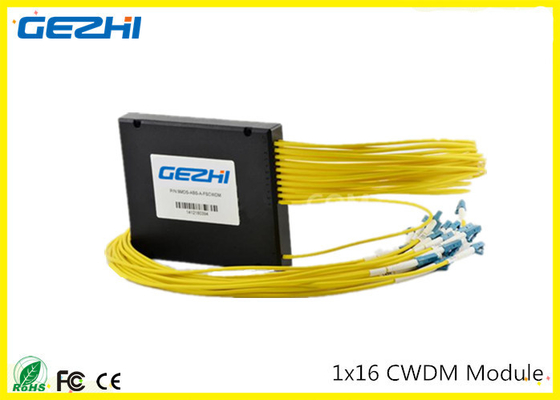

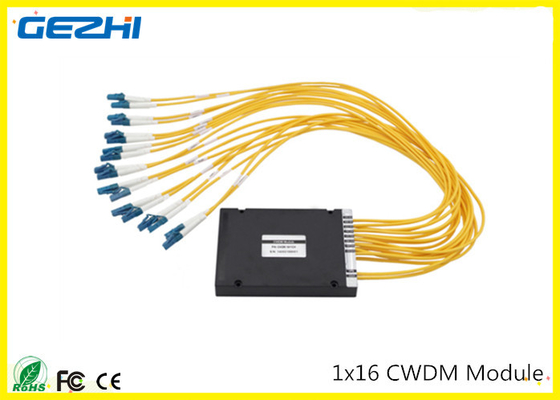

de Module van 1x16CH CWDM Mux/Demux
Beschrijving:
De technologieën van CWDM en DWDM-verstrekken een efficiënte manier om één paar vezelbundels te delen en diverse communicatie interfaces als samen te brengen: 10G, SONET oc-192, STM-64, Vezelkanaal 1G/2G/4G, Gigabit Ethernet, OC3/OC12 of OC48 en E1/T1, enkel door verschillende golflengten van licht voor elk kanaal te gebruiken.
Ons assortiment omvat zeer betaalbare oplossingen voor de technologieën van CWDM en DWDM-, met minimum of geen beheer, maar ook de professionele oplossingen van de dragerklasse met volledige beheer en controlefuncties, overtolligheid op vezel en voedingen en Telco-rangspecificaties die naar 80 kanalen van de capaciteit van DWDM 10G op één enkele vezelkring kunnen stijgen.
Onze WDM Optische Mux producten zijn flexibel met een goedkope oplossing die de uitbreiding van bestaande vezelcapaciteit toelaat, en beschikbaar met de Plastic ABS modulecassette, 19“ Rek Monteerbare doos en standaardlgx-verpakking. Geen kwestie welk soort schakelaars, zoals FC, ST, Sc, LC, enz., beschikbare allen zijn, en wij kunnen verschillende schakelaars op één apparaat ook mengen.
De Toepassing van CWDM Mux Demux:
Specificatie:
| Parameter | Eenheid | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Kanaalgolflengte | NM | 1270~1610nm en 1271~1611 | |||||||||
| De Nauwkeurigheid van de centrumgolflengte | NM | ±0.5 | |||||||||
| Kanaal het Uit elkaar plaatsen | NM | 20 | |||||||||
| Kanaalpassband (@-0.5dB-bandbreedte) | NM | >13 | |||||||||
| Toevoegingsverlies | dB | 0,8 | 1.5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Kanaalrimpeling | dB | 0,3 | |||||||||
| Isolatie | Aangrenzend | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Niet aangrenzend | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Inertion de Gevoeligheid van de Verliestemperatuur | dB/℃ | <0> | |||||||||
| Golflengtetemperatuur het Verschuiven | nm/℃ | <0> | |||||||||
| Polarisatie Afhankelijk Verlies | dB | <0> | |||||||||
| De Verspreiding van de polarisatiewijze | dB | <0> | |||||||||
| Gerichtheid | dB | >50 | |||||||||
| Terugkeerverlies | dB | >45 | |||||||||
| Maximummacht Behandeling | mw | 300 | |||||||||
| Opteratingstemperatuur | ℃ | -5~+75 | |||||||||
| Opslagtemperatuur | ℃ | -40~85 | |||||||||

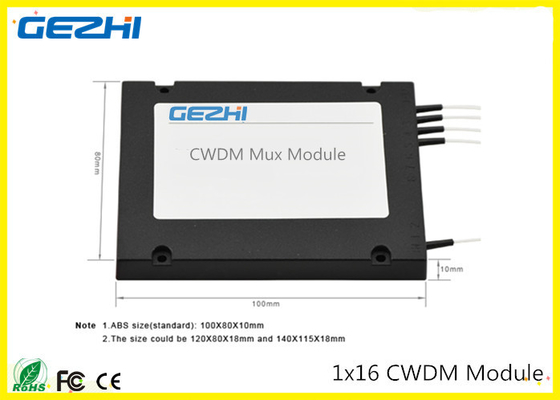

| Pakketdimensie | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
Nota:
1. Gespecificeerd zonder schakelaars. Voeg een extra 0.2dB-verlies per schakelaar toe.
2. Wij kunnen de lage oplossing van het toevoegingsverlies ook maken. Voor meer informatie, gelieve te versturen aan shirley@gezhiphotonics.com met de elektronische post
Front Panel Details:
Beeld van de Dubbele vezel CWDM van 4CH, als verwijzing
①Gemeenschappelijke haven:
Sc, FC, LC, ST met UPC/APC-beschikbare schakelaars.
②Monitorhaven:
Monitorhaven, verschillend kraanpercentage voor uw keus (5%, 1%)
Sc, FC, LC, ST met UPC/APC-beschikbare schakelaars.
③Verbeteringshaven:
Verbeteringshaven, verschillende isolatie voor uw keus (<15db>
Sc, FC, LC, ST met UPC/APC-beschikbare schakelaars.
④Standaardhaven 1310nm/1550nm:
1310nm passband haven: verschillende isolatie voor uw keus (15dB~30dB, 30dB~40dB), ondertussen verschillende bandbreedte voor uw keus (±50nm, ±6.5nm)
1550nm passband haven: verschillende isolatie voor uw keus (15dB~30dB, 30dB~40dB), ondertussen verschillende bandbreedte voor uw keus (±50nm, ±6.5nm)
Sc, FC, LC, ST met UPC/APC-beschikbare schakelaars.

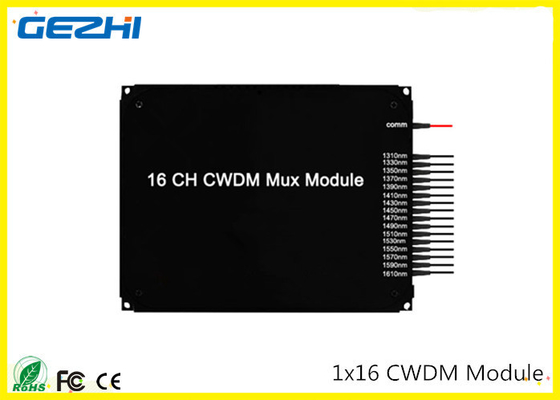

⑤Mux/Demux haven voor specifieke golflengten:
Er zijn achttien centrumgolflengten beschikbaar bij 1270nm aan 1610nm, met elke stap 20nm voor uw keus.
Sc, FC, LC, ST met UPC/APC-beschikbare schakelaars.
Het opdracht geven van tot Informatie:
| CWDM | XX | X | XX | X | X | XX |
| Aantal Kanalen |
Confi - guration |
1st Kanaal | Vezeltype | Vezellengte | In/Out Schakelaar | |
|
04=4 kanaal 08=8 kanaal 16=16 kanaal 18=18 kanaal N=N kanaal |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare vezel 2=900um losse buis 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
