C Band Rode/Blauwe DWDM Filter 3 de Filterfwdm WDM van de Haven Dun Film Apparaat

Name: C Band Rode/Blauwe DWDM Filter 3 de Filterfwdm WDM van de Haven Dun Film Apparaat
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Gz-FWDM Apparaat
Price: 399.98 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modelnummer:	Gz-FWDM Apparaat
Moq:	1
Prijs:	Get Latest Price
Delivery Time:	2~7working dagen

Gedetailleerde informatie

Product Description

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE/FCC/RoHS/TUV/UL

Productnaam:

Rode/Blauwe Filterwdm

Golflengte:

1547~1561 (Rood) of 1530~1543.2 (Blauw)

Pakket:

Stalen buis

Schakelaar:

LC/SC/FC/ST (PC OF APC)

Vezellengte:

Aangepast

Toepassing:

Systeem Controle

Verpakking Details:

1pcs in een schuim met plastic doos

Levering vermogen:

80000Channel per maand

Markeren:

Rode Blauwe DWDM-Filter

de Filter van 1x2 DWDM

Filterwdm Apparaat

Product Description

C WDM van de banddwdm Rood/Blauw Filter apparaat 3 Filter FWDM van de Haven de Dunne Film

3 de Filterwdm van de havenc band DWDM Rood/Blauw apparaat

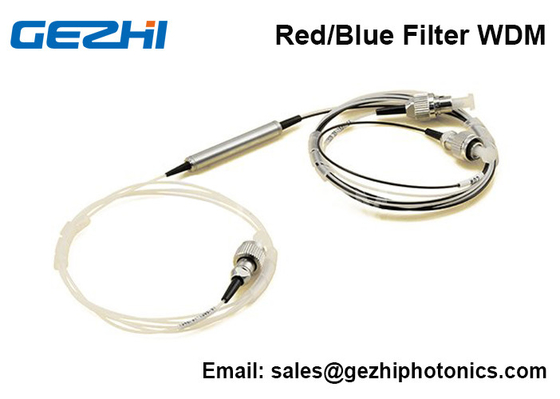

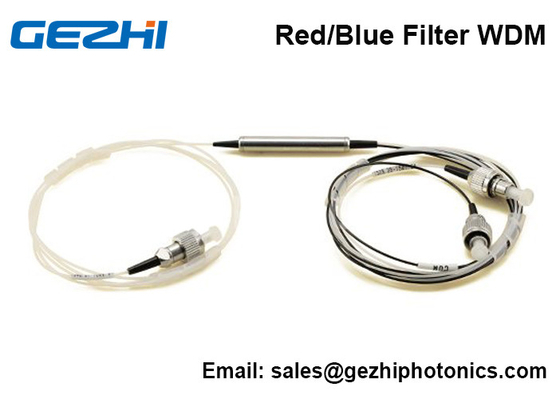

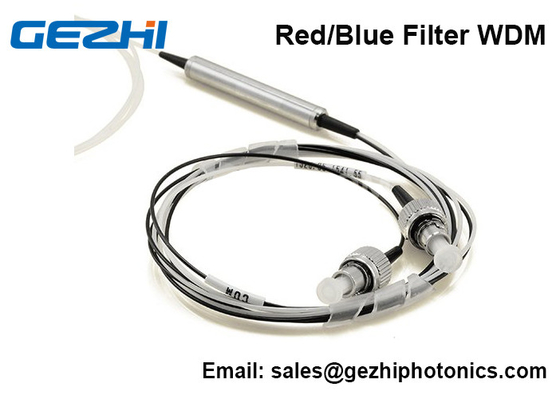

Is de Rode/Blauwe filter van GEZHI DWDM een thin-film filterapparaat. Het is een drie-haven apparaat. Één haven wordt genoemd „Gemeenschappelijk.“ De andere twee havens verstrekken de buis voor twee golflengte „banden.“

De twee banden zijn het Rood (λ>1547 NM) en het Blauw (λ<1543 nm="">

Één band gaat door het Weerspiegelde been, en de andere band gaat door het Pasbeen.

Typisch, echter, wordt het apparaat gebruikt als bidirectionele (d.w.z. tweerichtings) WDM. Één band wordt verzonden naar het Gemeenschappelijke been, terwijl de andere band van het Gemeenschappelijke been wordt geleverd. (zie voorbeelddiagram) in een DWDM-module, die een Rode/Blauwe filter gebruikt, kan een Mux met een Demux worden gecombineerd.

Bijvoorbeeld, combineert Mux DWDM-kanalen in de Rode band, terwijl Demux DWDM-kanalen in de Blauwe Band scheidt. Gebruikend een Rode/Blauwe fillter, kan men het Rood combineren overbrengt kanalen en het Blauw ontvangt kanalen op één enkele vezel.

Voorbeeld van Rode/Blauwe WDM in tweerichtingsgebruik.

Eigenschappen Toepassing

Ø laag Toevoegingsverlies Ø WDM Netwerk

Ø brede Pasband Ø lijn Controle

Ø hoge Kanaalisolatie Ø telecommunicatie

Ø hoge Betrouwbaarheid Ø testende Instrumenten

Van de de Bandfilter DWDM van DWDM Rode/Blauwe van de de Bandfilter DWDM Rode/Blauwe Rode/Blauwe de Bandfilter met

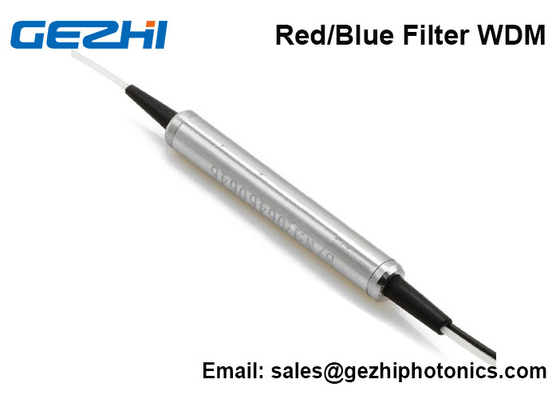

met Roestvrij staalbuis met Plastic ASB-doospakket 19“ 1 RU Rack zet pakket op

Prestatiesspecificaties

Type		FWDM
De Golflengte van het paskanaal	NM	1547~1561 (Rood)	1530~1543.2 (Blauw)
De Golflengte van het bezinningskanaal	NM	1530~154.2 (Blauw)	1547~1561 (Rood)
De toevoegingsverlies van het paskanaal	dB	≤0.60
De toevoegingsverlies van het bezinningskanaal	dB	≤0.40
Kanaalrimpeling	dB	≤0.3
Aangrenzende kanaalisolatie	dB	≥30
Druk kanaalisolatie uit	dB	≥12
PDL	dB	≤0.1
PMD	Ps/nm	≤0.1
Gerichtheid	dB	≥55
Terugkeerverlies	dB	≥50
Macht Behandeling	mw	300
Werkende temperatuur	℃	-5~+70
Opslagtemperatuur	℃	-40~+85
Pakketdimensies	mm	φ5,5x34

Nota: 1. De aanpassing is beschikbaar.

2. Het toevoegingsverlies omvat geen schakelaar, zal elke schakelaar 0.2dB-verlies toevoegen.

3. Andere golflengte kan op het verzoek van de klant worden gemaakt. Bijvoorbeeld, L-Band R/B, C/L-Band.

Het opdracht geven van tot Informatie

Golflengte

Pakketspecificatie

Vezeltype

Vezeldiameter

Vezellengte

Schakelaar

R/B=Red/Blue Golflengte

1= Φ5.5mm×34mm

2= 90×20×10 mm

3=100×80×10.5 mm

4= 120×80×18 mm

5=140×115×18 mm

6=19“ 1U Rackmount

X= anderen

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others
