| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-rode/Blauwe WDM |
| Moq: | 1 |
| Prijs: | Get Latest Price |
| Delivery Time: | 2~7working dagen |
Micro-optische WDM 3 de Rode/Blauwe filter van de havenc Band in DWDM-Systeem
Is de Rode/Blauwe de Bandfilter van GEZHI 1x2 DWDM een passief micro- die opticaapparaat op de ecologisch stabiele dunne technologie van de filmfilter wordt gebaseerd. Het wordt hoofdzakelijk gebruikt om de Rode signalen van de bandgolflengte en de Blauwe signalen van de bandgolflengte in c-Band, in het enige vezel Tweerichtingsdwdm systemen en systeem van de hoge machtsversterking te scheiden of te combineren. De componenten worden gekenmerkt met brede passband, laag toevoegingsverlies, hoog terugkeerverlies, uitstekende milieustabiliteit en hoge machts behandelend vermogen.
In een DWDM-module, die een Rode/Blauwe filter gebruikt, kan een Mux met een Demux worden gecombineerd. Bijvoorbeeld, combineert Mux DWDM-kanalen in de Rode band, terwijl Demux DWDM-kanalen in de Blauwe Band scheidt. Gebruikend een Rode/Blauwe filter, kan men het Rood combineren overbrengt kanalen en het Blauw ontvangt kanalen op één enkele vezel.
Eigenschappen
Toepassing
Prestatiesspecificaties
| Type | MWDM | ||
| De Golflengte van het paskanaal | NM | 1549.12~1562.83 (Rood) | 1530.13~1541.55 (Blauw) |
| De Golflengte van het bezinningskanaal | NM | 1530.13~1541.55 (Blauw) | 1549.12~1562.83 (Rood) |
| De toevoegingsverlies van het paskanaal | dB | ≤0.50 | |
| De toevoegingsverlies van het bezinningskanaal | dB | ≤0.40 | |
| Kanaalrimpeling | dB | ≤0.3 | |
| Aangrenzende kanaalisolatie | dB | ≥30 | |
| Druk kanaalisolatie uit | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Thermische Stabiliteit | dB/℃ | ≤0.005 | |
| Gerichtheid | dB | ≥50 | |
| Terugkeerverlies | dB | ≥45 | |
| Macht Behandeling | mw | 300 | |
| Werkende temperatuur | ℃ |
-30~+80
|
|
| Opslagtemperatuur | ℃ | -40~+85 | |
| Max. Treklading | N | 5 | |
| Pakketdimensies | mm | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Nota: 1. Het toevoegingsverlies omvat geen schakelaar, zal elke schakelaar 0.2dB-verlies toevoegen.
2. Andere golflengte kan op het verzoek van de klant worden gemaakt. Bijvoorbeeld, L-Band R/B, C/L-Band.
Het opdracht geven van tot Informatie
| Golflengte | Pakketspecificatie | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| R/B=Red/Blue Golflengte |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19“ 1U Rackmount X= anderen |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

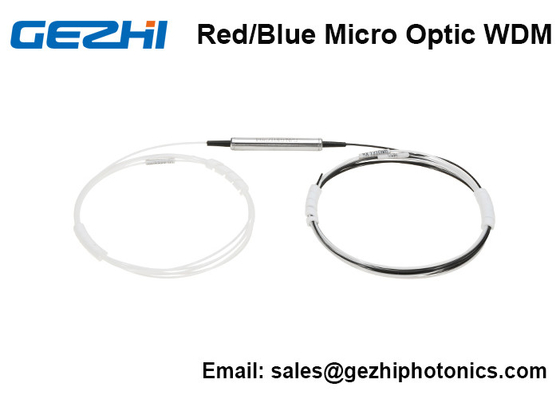

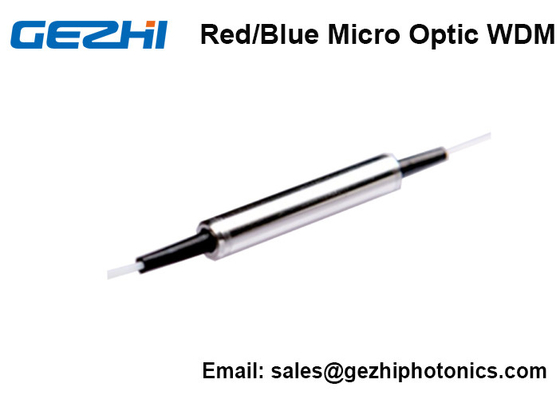

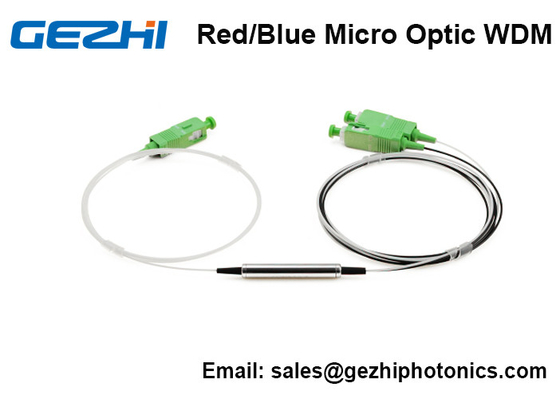

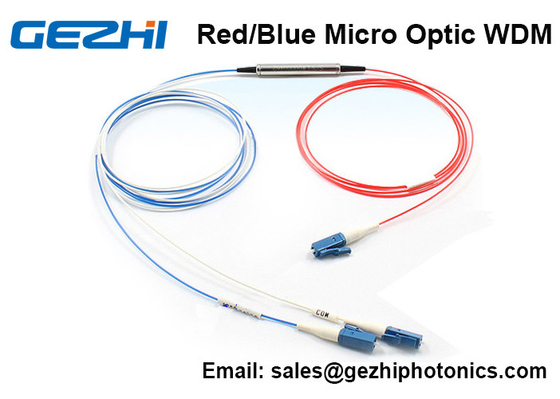

Meer Beeld:
|
|
| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-rode/Blauwe WDM |
| Moq: | 1 |
| Prijs: | Get Latest Price |
| Verpakking: | 1pcs in een schuim met plastic doos |
Micro-optische WDM 3 de Rode/Blauwe filter van de havenc Band in DWDM-Systeem
Is de Rode/Blauwe de Bandfilter van GEZHI 1x2 DWDM een passief micro- die opticaapparaat op de ecologisch stabiele dunne technologie van de filmfilter wordt gebaseerd. Het wordt hoofdzakelijk gebruikt om de Rode signalen van de bandgolflengte en de Blauwe signalen van de bandgolflengte in c-Band, in het enige vezel Tweerichtingsdwdm systemen en systeem van de hoge machtsversterking te scheiden of te combineren. De componenten worden gekenmerkt met brede passband, laag toevoegingsverlies, hoog terugkeerverlies, uitstekende milieustabiliteit en hoge machts behandelend vermogen.
In een DWDM-module, die een Rode/Blauwe filter gebruikt, kan een Mux met een Demux worden gecombineerd. Bijvoorbeeld, combineert Mux DWDM-kanalen in de Rode band, terwijl Demux DWDM-kanalen in de Blauwe Band scheidt. Gebruikend een Rode/Blauwe filter, kan men het Rood combineren overbrengt kanalen en het Blauw ontvangt kanalen op één enkele vezel.
Eigenschappen
Toepassing
Prestatiesspecificaties
| Type | MWDM | ||
| De Golflengte van het paskanaal | NM | 1549.12~1562.83 (Rood) | 1530.13~1541.55 (Blauw) |
| De Golflengte van het bezinningskanaal | NM | 1530.13~1541.55 (Blauw) | 1549.12~1562.83 (Rood) |
| De toevoegingsverlies van het paskanaal | dB | ≤0.50 | |
| De toevoegingsverlies van het bezinningskanaal | dB | ≤0.40 | |
| Kanaalrimpeling | dB | ≤0.3 | |
| Aangrenzende kanaalisolatie | dB | ≥30 | |
| Druk kanaalisolatie uit | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Thermische Stabiliteit | dB/℃ | ≤0.005 | |
| Gerichtheid | dB | ≥50 | |
| Terugkeerverlies | dB | ≥45 | |
| Macht Behandeling | mw | 300 | |
| Werkende temperatuur | ℃ |
-30~+80
|
|
| Opslagtemperatuur | ℃ | -40~+85 | |
| Max. Treklading | N | 5 | |
| Pakketdimensies | mm | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Nota: 1. Het toevoegingsverlies omvat geen schakelaar, zal elke schakelaar 0.2dB-verlies toevoegen.
2. Andere golflengte kan op het verzoek van de klant worden gemaakt. Bijvoorbeeld, L-Band R/B, C/L-Band.
Het opdracht geven van tot Informatie
| Golflengte | Pakketspecificatie | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| R/B=Red/Blue Golflengte |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19“ 1U Rackmount X= anderen |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Meer Beeld:
