| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-1x1-13/15 |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 2-7 het werkdagen |
| Payment Terms: | T/T, Western Union |
Co. van GEZHI Photonics, Ltd is een fabriek wat CEx-hoofdzakelijk WDM, DWDM, de Module van AWG DWDM, CWDM, Filterwdm, Mechanische Optische Schakelaar zoals Multi het Kanaal Optische Schakelaar van 1x1, van 1x2, van 2x2B, van 2x2F, van 2x4, van 4x4, van 1x4, van 1x8 en van 1xN, Optisch Schakelaarmateriaal, de Optische Schakelaar van MEMS, MEM VOA, Optisch Flardkoord enz. veroorzaken.

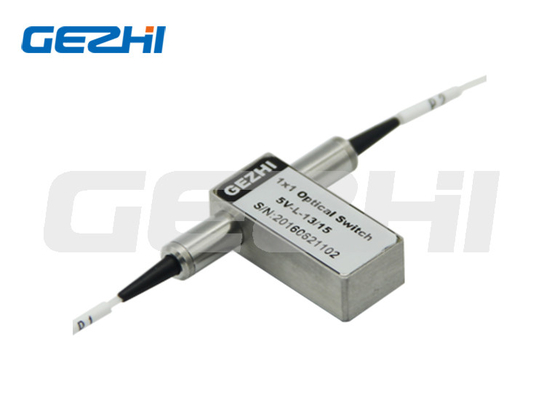

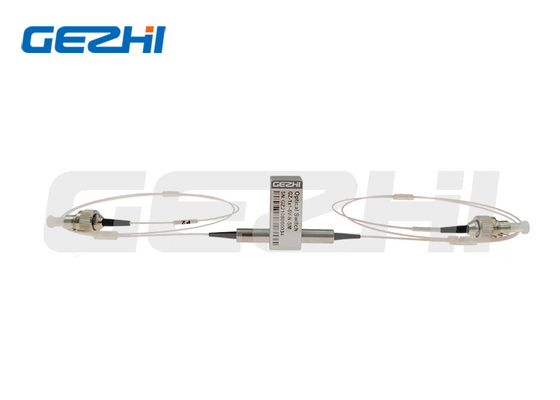

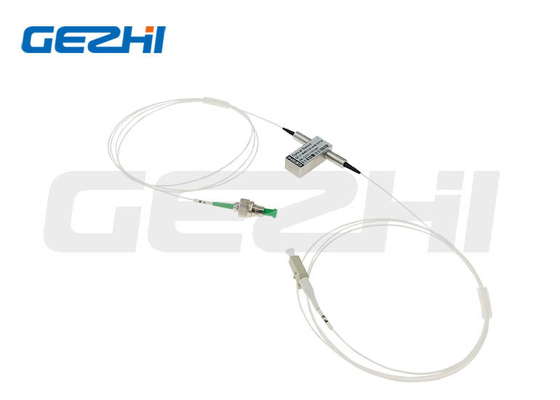

1x1 optische Schakelaars
De optische schakelaar van 1x1 wordt aangesloten aan de optische weg door te verbinden of blokkerend het optische signaal, controleert het product door elektrosignaal om de optische weg te schakelen. het uitstekende ontwerp maakt het product de voordelen van hoge stabiliteit, hoge betrouwbaarheid hebben, met beperkte verliezen, die wijd in de omschakeling en de bescherming van optisch worden gebruikt
|
Eigenschappen Het faalveilige Sluiten
Onovertroffen Lage Kosten
Lage Optische Vervormingen Epoxy-vrije Optische Weg
Hoge Betrouwbaarheid
|
Toepassingen Kanaal het Blokkeren Configureerbaar voeg/Daling toe
Systeem Controle
Instrumentatie
|
Specificatie
| Parameters | Specificaties | Eenheid |
| Werkende Golflengte | 1260~1620 (SM) | NM |
| Toevoegingsverlies | ≤1.0 | dB |
| Golflengte Afhankelijk Verlies | ≤0.25 | dB |
| Polarisatie Afhankelijk Verlies | ≤0.05 | dB |
| Temperatuur Afhankelijk Verlies | ≤0.20 | dB |
| Terugkeerverlies | SM≥50 | dB |
| Dwarsbespreking | SM≥55 | dB |
| Schakelaartijd | ≤8 | Mej. |
| Herhaalbaarheid | ≤±0.02 | dB |
| Duurzaamheid | ≥107 | tijden |
| Werkend Voltage | 3 of 5 | V |
| Schakelaartype | Niet-sluit/het Sluiten | |
| Werkende Temperatuur | - 20~+70 | ℃ |
| Opslagtemperatuur | - 40~+85 | ℃ |
| Optische Macht | ≤500 | mw |
| Afmeting | 27.0L×12.5W×8.4H | mm |
Ordeinformatie
Gz-1×1-13/15
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Spelden
| Type | Optische Route | Elektrische Aandrijving | De Sensor van de staat | ||||||
| 1×1 | Speld 1 | Speld 5 | Speld 6 | Speld 10 | Speld 2-3 | Speld 3-4 | Speld 7-8 | Speld 8-9 | |
| Niet-sluit | BESNOEIING | -- | -- | -- | -- | Sluit | Open | Open | Sluit |
| P1-P2 | V+ | -- | -- | GND | Open | Sluit | Sluit | Open | |
| Het sluiten | BESNOEIING | -- | -- | GND | -- | Sluit | Open | Open | Sluit |
| P1-P2 | V+ | GND | -- | -- | Open | Sluit | Sluit | Open | |
Ordeinformatie
Gz-1×1-13/15
| Wijze | Golflengte | Voltagetype | Controlemodel | Vezeltype | Vezeldiameter | Vezellengte | Schakelaar |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- het Sluiten |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Optische Route
Mechanische Tekening
Video
|
|
