| Brand Name: | GEZHI or OEM |
| Modelnummer: | 2x2B-SM-13/15-5N |
| Moq: | 1PC |
| Prijs: | Onderhandelbaar |

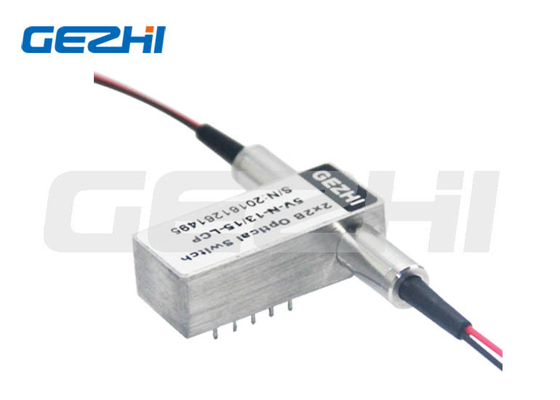

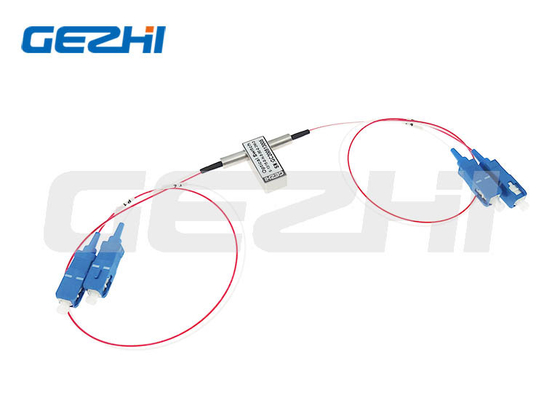

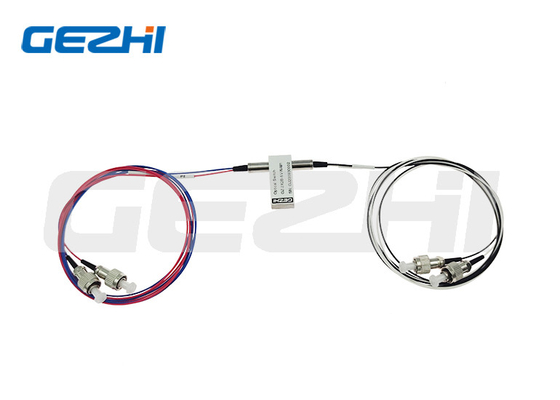

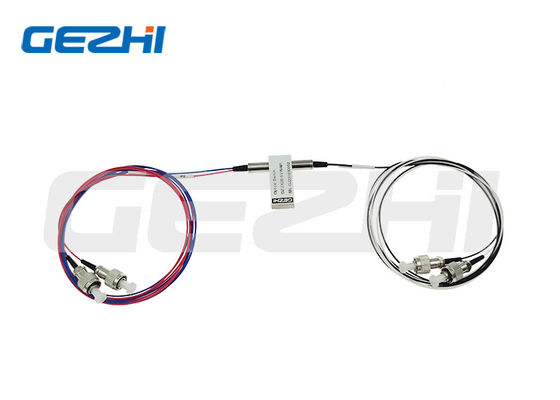

2x2 Bypass-opto-mechanische optische schakelaars
De 2x2B opto-mechanische tweerichtings glasvezel-switch verbindt optische kanalen door 2 inkomende optische signalen naar 2 uitgangsvezels te verwijzen.Dit wordt bereikt met behulp van een opto-mechanische configuratie en geactiveerd via een elektrisch besturingssignaalDe schakelaar heeft geïntegreerde elektrische positiesensoren. Gebaseerd op dunne filmfiltertechnologie die een robuuste methode biedt om het licht te veranderen.Deze serie producten heeft een drastisch vereenvoudigde platformconfiguratie die een hoge betrouwbaarheid en lage productiekosten biedt.Dit nieuwe ontwerp vermindert de positiegevoeligheid van bewegende onderdelen aanzienlijk en biedt een ongekende hoge stabiliteit en een ongeëvenaarde lage kosten.
| Kenmerken: | Toepassingen: |
|
Laag invoegverlies |
Netwerkschakeling |
|
Brede golflengte |
Bewaking van het systeem |
|
Laag overspel |
Blokkering van het kanaal |
|
Hoge stabiliteit, hoge betrouwbaarheid |
Module- en systeemintegratie |
|
Epoxyvrij op optisch pad |
Metropolitaanse netwerken |
| Vergrendeling en niet-vergrendeling | Bescherming en herstel van het netwerk |
Technische parameter
| Parameters | Eenheid | GZ-FSW-2×2B | |
| Golflengtebereik | nm | 850±40/1300±40 | 1260 ¢ 1650 |
| Werkpleklengte | nm | 850/1300 | 1310/1550 |
| Invoegingsverlies | dB | Type:0.8 Max:1.2 | Type:0.6 Max:0.8 |
| Terugkeerverlies | dB | MM≥30 SM≥50 | |
| Overstroom | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤ 0.05 | |
| WDL | dB | ≤ 0.25 | |
| TDL | dB | ≤ 0.25 | |
| Herhaalbaarheid | dB | ≤ ± 0.02 | |
| Stroomvoorziening | v | 3.0 of 5.0 | |
| Levensduur | Tijd | ≥107 | |
| Schakeltijd | ms | ≤ 8 | |
| Vervoervermogen | mW | ≤ 500 | |
| Werktemperatuur | °C | -20 ¢ + 70 | |
| Bergingstemperatuur | °C | -40+85 | |
| Gewicht | g | 16 | |
| Afmeting | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |

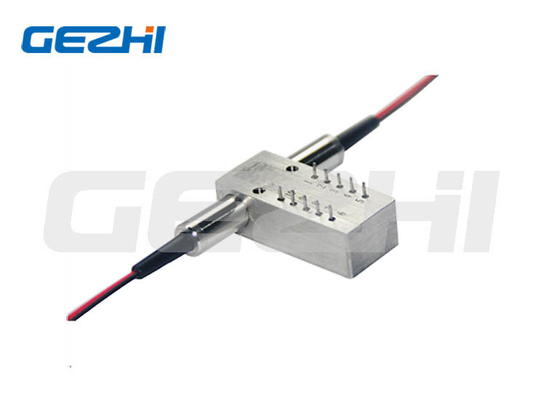

Pins
| Parameters | Pins | Elektrische aandrijving | Statussensor | ||||||
| 2x2B | Optisch pad | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8 tot 9 |
| niet-vergrendelend | P1-P3 | - Dat is... | - Dat is... | - Dat is... | - Dat is... | Dichtbij. | Open | Open | Dichtbij. |
| P1-P4, P2-P3 | V+ | - Dat is... | - Dat is... | GND | Open | Dichtbij. | Dichtbij. | Open | |
| vergrendeling | P1-P3 | - Dat is... | - Dat is... | GND | V+ | Dichtbij. | Open | Open | Dichtbij. |
| P1-P4 P2-P3 | V+ | GND | - Dat is... | - Dat is... | Open | Dichtbij. | Dichtbij. | Open | |
Optische route
Veelgestelde vragen
Q1:Wat is uw MOQ?
Video
|
|
