| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-4P-Circulator |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Productoverzicht van 4-poorts optische circulator

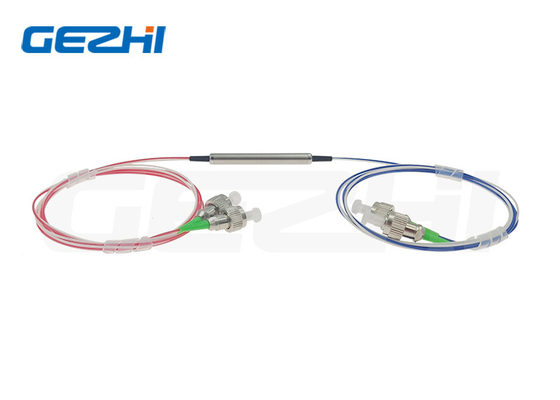

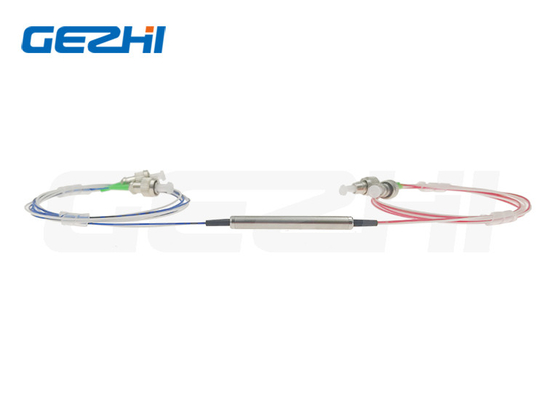

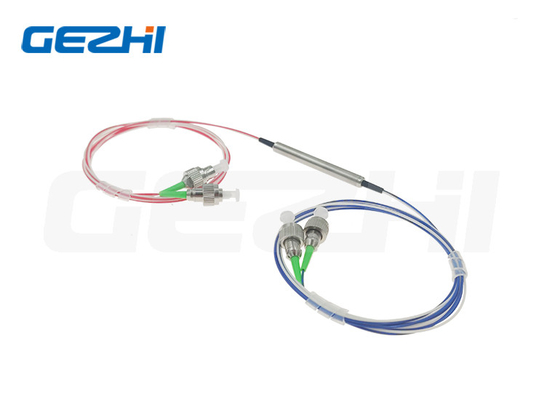

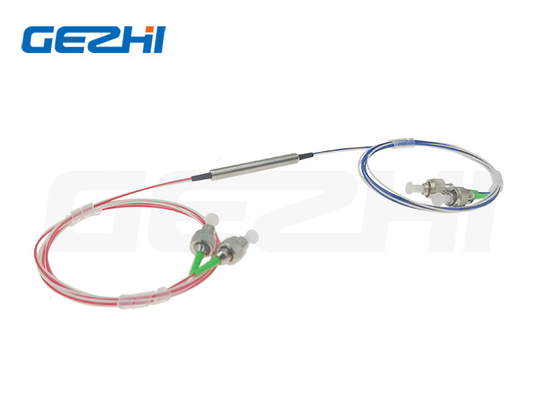

Glasvezel 4 poorten 1550nm circulatiepomp voor CATV-systeem
Vezel Optische Circulatiepomp
4-poorts optische circulatiepomp is een speciaal type circulatiepomp met één ingang (poort 1), één uitgang (poort 4) en twee gemeenschappelijke poorten (poort 2 en 3).Het licht gaat via poort 1 naar poort 2. Bij poort 2 wordt al het invallende licht naar poort 3 geleid als output, terwijl alle input van poort 3 als output naar poort 4 wordt geleid.
Vergeleken met een circulator met 3 poorten heeft een apparaat met 4 poorten één extra bidirectionele poort.Het kan dus worden gebruikt om flexibelere of complexere glasvezelsubsystemen te bouwen, zoals een add/drop-module, mux/demux-module, bidirectionele splitters met meerdere poorten, WDM optische router, enz.
Functies en toepassingen van 4-poorts optische circulator
Functies:
Bedrijf met vier poorten
Brede band (+/-30nm bij 1310nm of 1550nm)
Hoge isolatie
Lage PDL
Epoxyvrij optisch pad
Toepassingen:
WDM-systemen toevoegen/verwijderen
Bidirectionele communicatiesystemen
Optische dispersiecompensatiesystemen
Specificaties van 4-poorts optische circulator
| Parameter | P-klasse | |
| Operatie Golflengte (nm) | 1310 ± 30 of 1550 ± 30 of 1585 ± 30 | |
| Isolatie (dB) | Typisch | 0,6 |
| Maximaal | 0,8 | |
| Typische isolatie (dB) | ≥50 | |
| Minimale isolatie (dB) | ≥40 | |
| Overspraak (dB) | ≥50 | |
| Polarisatieafhankelijk verlies (dB) | <0,15 | |
| Dispersie in polarisatiemodus | <0,1 | |
| Terugkeerverlies (dB) | ≥50 | |
| Vermogensverwerking (mW) | 500 | |
| Bedrijfstemperatuur (℃) | -10~+75 | |
| Afmeting pakket (mm) | Φ5.5xL50 of Φ5.5xL63 | |
Test omgeving
|
|
|
|
|
|
