| Brand Name: | GEZHI or OEM |
| Modelnummer: | Optische schakelmatrix |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |
Hoog rendement 48 * 2x4 optische schakelmatrix voor automatische meting
Beschrijving

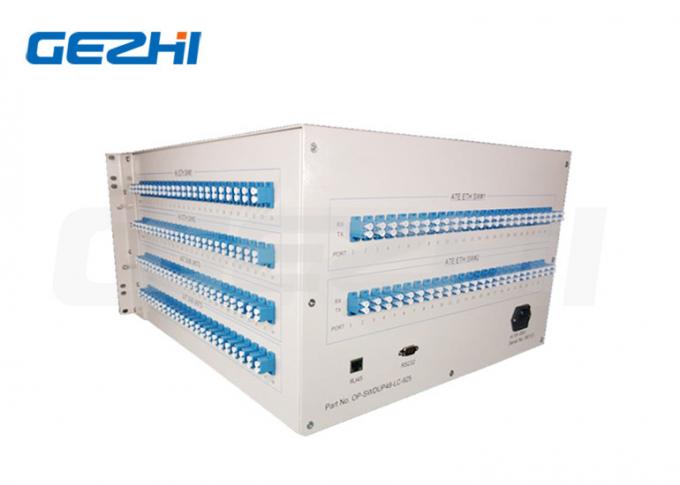

48 stuks 2x4 (D1x2) optische schakelaar voor rekmontage

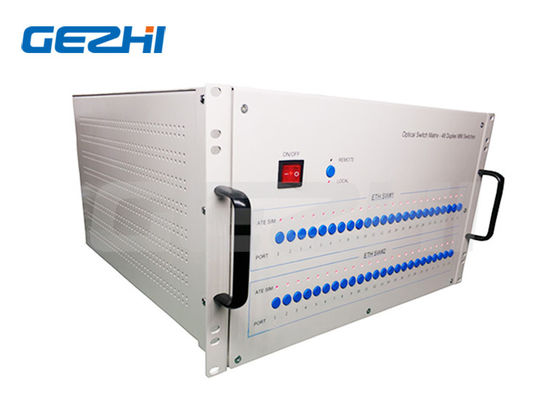

Deze optische schakelaar is een soort lichtpadbesturingsapparaat.speelt een lichtpad af en zet het lichtpad om.48-D1X2-U bestaat uit 48 stuks 2x4 synchrone schakelaars lichtpadcombinaties van mechanische optische schakelaar, optische schakelaar lichtpadbesturingsschakelaar kan 48 knoppen op de paneelbediening zijn, kan ook via de RS - 232 seriële poortcommunicatiemodus op korte afstand of externe RJ45 Ethernet-communicatie door een programmagestuurde opdrachtbesturingsschakelaar lichtpad te sturen, de status van het lichtpad door het groene licht en het rode licht toont het lichtpad.
Functies
SerialNet, hoge betrouwbaarheid, hoge stabiliteit
LED-weergavepaneel.Visuele weergave, handige bediening
Transparant zendsignaal.Hoge stabiliteit en betrouwbaarheid
Kanaal en tijdsinterval van automatisch scannen kunnen worden ingesteld
RS232-besturing en RJ45 Ethernet-beheer op afstand
toepassingen
FITL
Automatische meting
Optisch netwerk Bewaking op afstand Bewakings- en onderhoudssysteem voor kabels
Technische index optische matrixschakelaar
| Parameter | Eenheid | 48*2x4 |
| Golflengte bereik | nm | 1260~1650 of aangepast |
| Golflengte testen | nm | 1310/1550 of aangepast |
| Toevoegingsverlies (Max) | dB | ≤1,5 |
| Terugkeer verlies | dB | SM ≥ 50 |
| Overspraak | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Herhaalbaarheid | dB | ≤0,02 |
| Schakeltijd | Mevr | ≤10 (aangrenzend kanaal) |
| Optische kracht | mW | ≤500 |
| Vezeltype | eh | 9/125 |
| Verbinder | / | FC, SC, LC, ST, SMA of aangepast |
| Monitor poort | / | RJ45 & RS232 of aangepast |
| Werkende voeding (stekkertype) | V | AC:220V (50/60Hz) of DC:36V~72V |
| Bedrijfstemperatuur | ℃ | -10~+60 |
| Bewaar temperatuur | ℃ | -40~+85 |
| Afmetingen rekmontage | mm | 6U: 483x500x267mm |
Bestelinformatie optische matrixschakelaar OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | modus | Golflengte | Pakket | Vezeltype | Vezeldiameter | Verbinder |
|
48*2x4 S=Speciteit |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specificeer |
1U=1U rekmontage 2U=2U rekmontage 3U=3U rekmontage 4U=4U rekmontage S=Specificeer |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specificeer |
AC=Enkel 85~265V Gelijkstroom=Enkele 36~72V AA=dubbel 85~265V DD=Dubbel 36~72V ADVERTENTIE=AC85~265V+DC36~75V |
00=Geen FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificeer |
|
|
