| Brand Name: | GEZHI or OEM |
| Modelnummer: | 1x128 optische Schakelaar |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |
Glasvezelschakelaar Snelle schakeltijd 1x128 Optische schakelaar met LCD-scherm
Productomschrijving
Deze 1x128 optische schakelaars Rackmount is samengesteld uit één invoer en 128 uitvoer optische vezelpoorten, die selectief het optische vermogen in de optische vezeltransmissielijn kunnen verzenden, omleiden of blokkeren.Deze optische schakelaars zijn bidirectioneel en kunnen worden gebruikt in 1x128 of 128x1 richtingen.Glasvezelschakelaars zijn ontworpen voor glasvezelcommunicatienetwerken en meetinstrumenten.
De schotten op het voorpaneel kunnen worden uitgerust met typische FC/APC-, FC/UPC-, SC/APC-, SC/UPC-, LC/APC-, LC/UPC-, ST/APC-, ST/UPC-, MPO-connectortypes enz. Normaal gesproken is deze 2RU 19 ” rackmount kan 1x24, 1x32, 1x48, 1x64 of aangepaste optische schakelaars installeren.
toepassingen
FITL
Systeem onderhouden
Optische netwerkbewaking op afstand Kabelbewaking
Automatische meting
Functies
Kanaal en tijdsinterval van automatisch scannen kunnen worden ingesteld
LED-weergavepaneel.Visuele weergave, handige bediening
SerialNet, hoge betrouwbaarheid, hoge stabiliteit
Transparant zendsignaal.Hoge stabiliteit en betrouwbaarheid
RS232-besturing en RJ45 Ethernet-beheer op afstand
Technische index
| Parameter | Eenheid | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Golflengte bereik | nm | 1260~1650 of aangepast | |||||||
| Golflengte testen | nm | 1310/1550 of aangepast | |||||||
| Toevoegingsverlies (Max) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2.0 |
| Terugkeer verlies | dB | SM ≥ 50 | |||||||
| Overspraak | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Herhaalbaarheid | dB | ≤0,02 | |||||||
| Schakeltijd | Mevr | ≤10 (aangrenzend kanaal) | |||||||
| Optische kracht | mW | ≤500 | |||||||
| Vezeltype | eh | 9/125 | |||||||
| Verbinder | / | FC, SC, LC, ST, SMA of aangepast | |||||||
| Monitor poort | / |
RJ45 & RS232 of aangepast |
|||||||
| Werkende voeding (stekkertype) | V | AC:220V (50/60Hz) of DC:36V~72V | |||||||
| Bedrijfstemperatuur | ℃ | -10~+60 | |||||||
| Bewaar temperatuur | ℃ | -40~+85 | |||||||
| Afmetingen rekmontage | mm | 1U L483XW230XH44.5 (tot 16 kanalen) maatwerk is beschikbaar. | |||||||
|
2U L483XW230XH89 (tot 36 kanalen) maatwerk is beschikbaar. 2U L483XW350XH89 (tot 64 kanalen) maatwerk is beschikbaar. |
|||||||||
| 3U L483XW350XH133.5 (tot 128 kanalen) maatwerk is beschikbaar. | |||||||||
| 4U L483XW350XH178 (tot 256 kanalen) maatwerk is beschikbaar. | |||||||||
Bestelinformatie OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | modus | Golflengte | Pakket | Vezeltype | Vezeldiameter | Verbinder |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Speciteit |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specificeer |
1U=1U rekmontage 2U=2U rekmontage 3U=3U rekmontage 4U=4U rekmontage S=Specificeer |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specificeer |
AC=Enkel 85~265V Gelijkstroom=Enkele 36~72V AA=dubbel 85~265V DD=Dubbel 36~72V ADVERTENTIE=AC85~265V+DC36~75V |
00=Geen FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificeer |
Paneel om uit te leggen

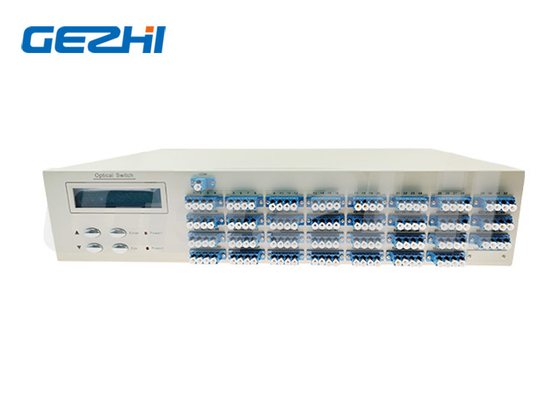

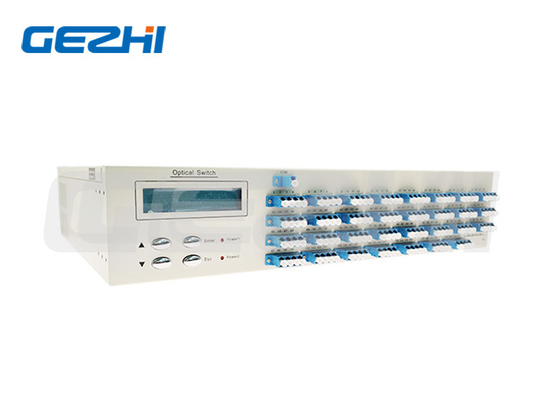

1x128 optische vezelschakelaar voorpaneel voor rackmontage
Vermogen: hoofdschakelaar van de voeding
RJ45: communicatienetwerkbeheerinterface;
RS-232: RS-seriële interface;RS232 seriële communicatie-interface;
LCD: apparaten die informatie direct weergeven;
▲: Sleutel om omhoog te gaan;▼: Toets om naar beneden te gaan;Enter: Sleutel om te bepalen;
Esc: toets om te annuleren;
com,1~128: Glasvezelinterface

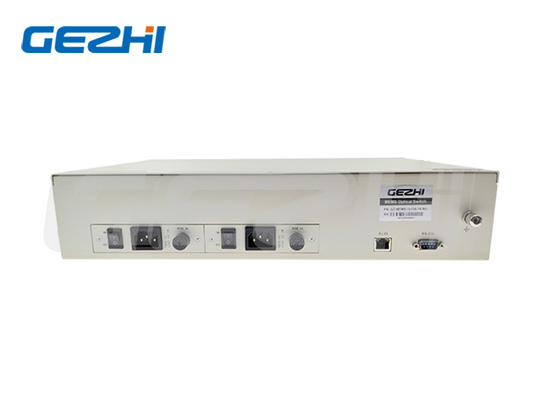

1x128 Fiber Optische schakelaar achterpaneel voor rackmontage
AC:85~265V: netsnoerinterface;
ON/OFF: Hoofdschakelaar van voeding;
Standaardinstelling
adres:01
RS-232: Baudsnelheid: 9600;Gegevensbits: 8 bit;Stopbit: 1 bit;Pariteitsbit: GEEN;
RJ45: IP:192.168.1.100;POORT:5000;TCP/IP:TCP-server en UDP
(Vaste poort: 18888)
Communicatie protocol:
"_": een onderstreping
1x128 Optische glasvezelschakelaar voor rackmontage Optische route
Communicatieprotocol allemaal in hoofdletters;
Het apparaat voert telkens een instructie uit;
"<" Als startinstructie;">" Als eindinstructie
|
|
