| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-FOC100x |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Delivery Time: | 5-8 het werkdagen |
| Payment Terms: | T/T, Western Union |
Productoverzicht

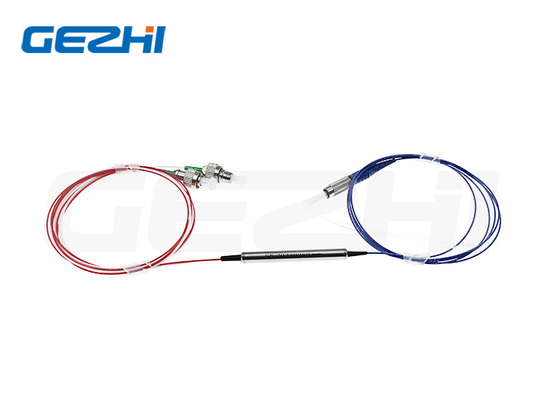

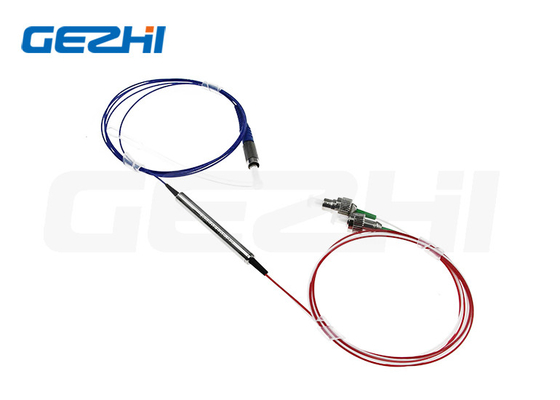

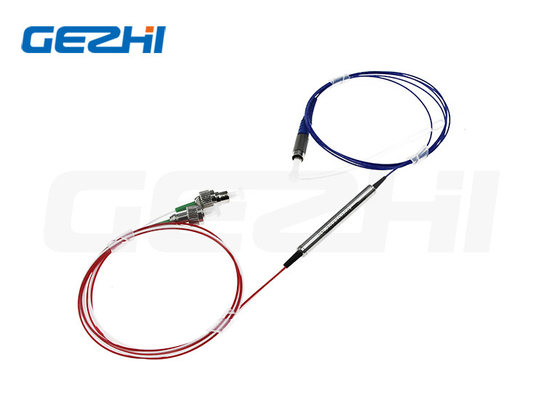

3 poort 1310nm 1550nm glasvezelcirculator met FC DIN connector
Circulator met glasvezel
The 1310/1550 optical circulators are non-reciprocal devices that redirect light from port-to-port in one direction while minimizing reflection and scattering in the reverse directions for any state of polarizationHet geavanceerde micro-optische ontwerp van GEZHI heeft een laag invoegverlies, een lage polarisatiegevoeligheid, een hoge isolatie, een compacte structuur en een hoge stabiliteit.De uitstekende eigenschappen van dit product maken het een ideale keuze voor toepassing in glasvezelversterker systemen, laserdioden en glasvezelsensoren.
Kenmerken en toepassingen
| Kenmerken | Toepassingen |
|
|
Specificaties
| Parameter | P-klasse | |
| Configuratie | Port 1 naar Port 2 naar Port 3 | |
| Operatiegolflengte (nm) | 1310±30 of 1550±30 of 1585±30 | |
| Isolatie (dB) | Typisch | 0.6 |
| Maximaal | 0.8 | |
| Typische isolatie (dB) | ≥ 50 | |
| Minimale isolatie (dB) | ≥ 40 | |
| Cross Talk (dB) | ≥ 50 | |
| Polarisatieafhankelijke verliezen (dB) | < 0.15 | |
| Polarisatiemodus Dispersie | < 0.1 | |
| Terugkeerverlies ((dB) | ≥ 50 | |
| Vermogen (mW) | 500 | |
| Operatietemperatuur (°C) | -10 ~ +75 | |
| Afmetingen van de verpakking (mm) | Φ5.5xL50 of Φ5.5xL63 | |
| PICIR | Waallengte | Pakket | Fiberdiameter | Lange vezels | Verbinding |
|
3=3Poort 4=4Poort S=Speciciteit |
13=1310 nm 55=1550 nm 58=1580 nm C+L=C=L band S=Specificeer |
S1=5,5x50 mm S2 = 5,5 x 68 mm A9=90x20x10 mm S=Specificeer |
25=250um 09=900um 20 = 2,0 mm 30 = 3,0 mm S=Specificeer |
05=0,5 m 10=1,0m 15 = 1,5 m S=Specificeer |
FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Specificeer |
|
|
