| Brand Name: | GEZHI or OEM |
| Modelnummer: | 100G QSFP28 ZR 1310nm 80Km |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

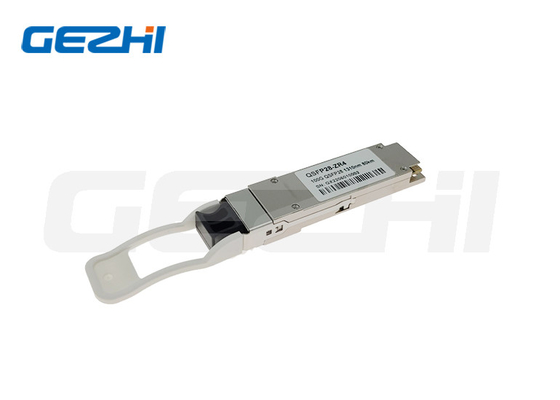

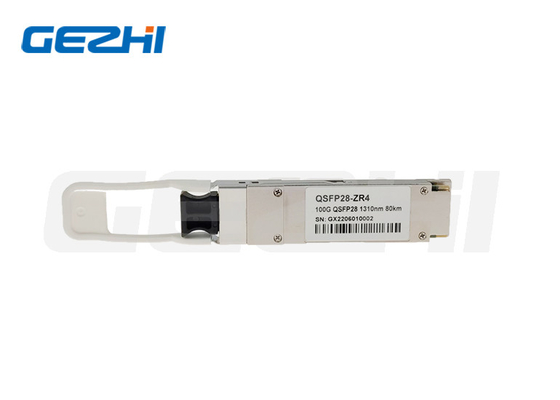

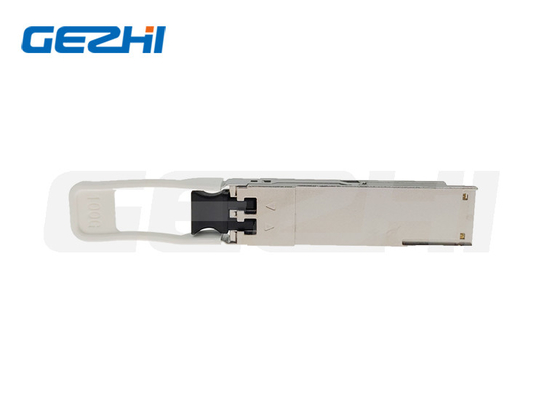

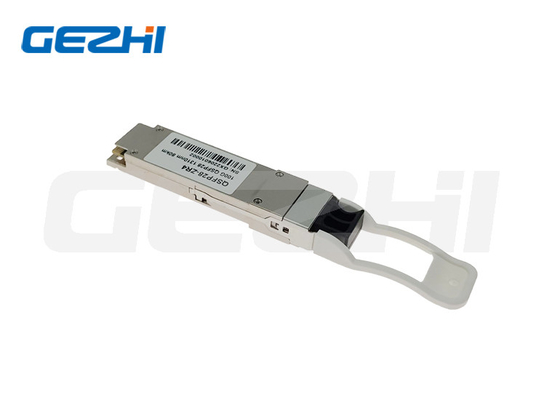

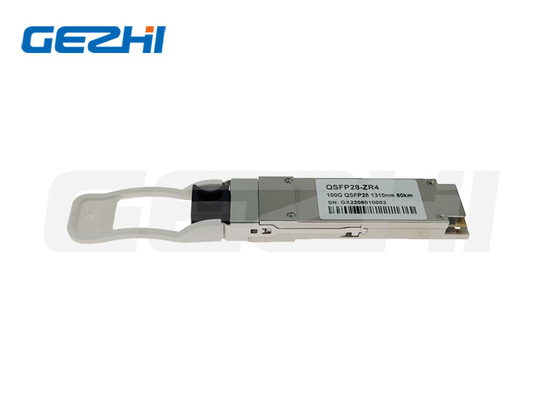

Hoog compatibele 100G QSFP28 ZR 1310nm 80Km optische transceivermodule
Beschrijving
Gezhi Photonics 100G QSFP28 ZR4 is ontworpen voor 80km optische communicatie toepassingen.4-lijn optische ontvanger en modulebeheerblok met 2 draad serieinterfacesDe optische signalen worden via een industriestandaard LC-aansluiting op een enkelmodusvezel vermenigvuldigd.
Kenmerken
Toepassingen
Absolute maximale ratings
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Spanning van de voedingsbron | Vcc | -Nee.3 | 3.6 | V | |
| Temperatuurbereik voor opslag | T's | -40 | 85 | °C | |
| Relatieve luchtvochtigheid | RH | 15 | 85 | % | |
| Schadegrens, per rijstrook | THd | 6.5 | dBm |
Aanbevolen bedrijfsomstandigheden
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Werktemperatuurbereik van het geval | Tc | 0 | - | 70 | °C |
| Spanning van de voedingsbron | Vcc | 3.14 | 3.3 | 3.47 | V |
| Link afstand met G.652 | P | - | - | 80 | km |
| Gegevenspercentage | BR | - | 25.78125 | - | Gbit/s |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notitie |
| Energieverlies | 6.5 | W | ||||
| Voedingsstroom | Icc | 1.8759 | Een | Steady state | ||
| Transmitter | ||||||
| Gegevenspercentage, per rijstrook | 25.78125 | Gbit/s | ||||
| Verschilspanning pk-pk | Vpp | 900 | mV | Bij 1 MHz | ||
| Gewone modusspanning | Vcm | - 350 | 2850 | mV | ||
| Overgangsduur | Trise/Tfall | 10 | ps | 20% tot 80% | ||
| Verschil in de weerstand bij het beëindigen van het verschil | 10 | % | ||||
| Oogbreedte | EW15 | 0.46 | UI | |||
| Ooghoogte | EH15 | 95 | mV | |||
| Ontvanger | ||||||
| Gegevenspercentage, per rijstrook | 25.78125 | Gbit/s | ||||
| Verschil in de weerstand bij het beëindigen van het verschil | 10 | % | Bij 1 MHz | |||
| Verschilspanningsschommeling | Vout, pp | 900 | mV | |||
| Gemene modusgeluid, RMS | Vrms | 17.5 | mV | |||
| Overgangsduur | Trise/Tfall | 12 | ps | 20% tot 80% | ||
| Oogbreedte | EW15 | 0.57 | UI | |||
| Ooghoogte | EH15 | 228 | mV | |||
Optische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid | Notities |
| Kenmerken van de zender | ||||||
| Signaleringspercentage per rijstrook | 25.78125 | GBd | 1 | |||
| Stroomlengten in het midden van de rijstrook (bereik) | L | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | - | - | dB | |
| Totaal Gemiddeld startvermogen | PTOTAL | 8.0 | 12.5 | dBm | ||
| Gemiddelde lanceerkracht per rijbaan | POUT | 2.0 | 6.5 | dBm | ||
|
Verschil in startvermogen tussen alle twee rijstroken ((gemiddeld en OMA) |
- | 3 | dBm | |||
| Gemiddelde startvermogen van de OFF-zender, per rijbaan | POFF | - | - | -30 | dBm | |
| Uitstervingspercentage | Spoedeisende hulp | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerantie voor optische terugkeerverlies | 20 | dB | ||||
| Overbrengen van reflectie | RFL | - | - | -12 | dB | |
| Maskermarge | 5 | * | * | % | ||
|
Uitvoer Oogmasker definitie {X1,X2,X3,Y1,Y2,Y3} |
{0}25,0.4,0.45,0.25,0.28,0.4} | |||||
| Kenmerken van de ontvanger | ||||||
| Signaleringspercentage per rijstrook | 25.78125 | GBd | ||||
| Stroomlengten in het midden van de rijstrook (bereik) | L | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Gemiddelde ontvangervermogen per rijstrook | THd | -28 | - 7 | dBm | 1 | |
| Vermogen van de ontvanger, per rijstrook ((OMA) | - 7 | dBm | ||||
| Reflectie van de ontvanger | SenOMA1 | - 26 | dB | 1 | ||
| Gevoeligheid van de ontvanger Gemiddelde, per rijstrook | SenOMA2 | -28 | dBm | 2 | ||
|
Ontvanger 3 dB elektrische bovengrens frequentie, per rijstrook |
LOSA | 31 | GHz | |||
| Schadegrens voor elke rijstrook | Verlies | 6.5 | dBm | |||
| Verzekerde verliezen | Verlies | -40 | dBm | |||
| Los Deassert | - 29 | dBm | ||||
| LOS Hysteresis | 0.5 | dB | ||||
|
|
