| Brand Name: | GEZHI or OEM |
| Modelnummer: | GZ-CW-SFP-80KM |
| Moq: | 1pc |
| Prijs: | Onderhandelbaar |
| Payment Terms: | T/T, Western Union |

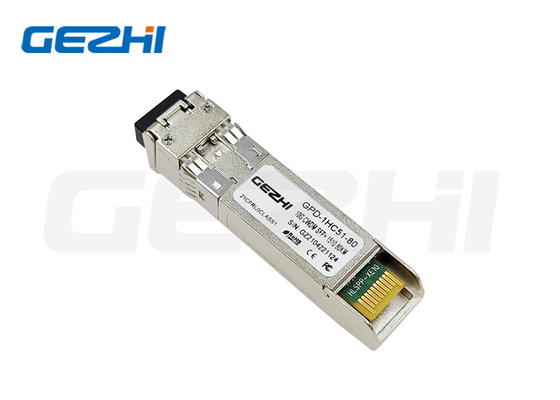

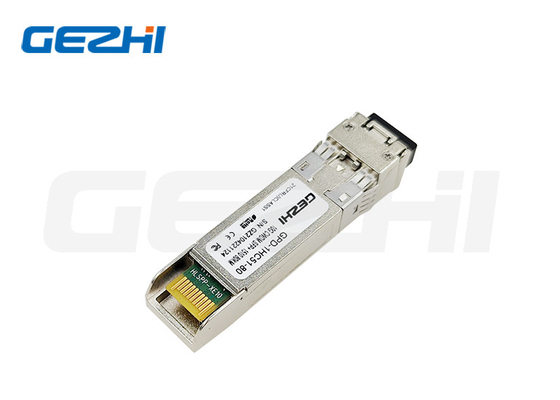

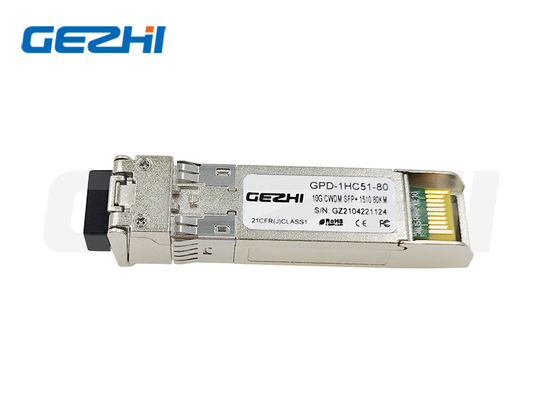

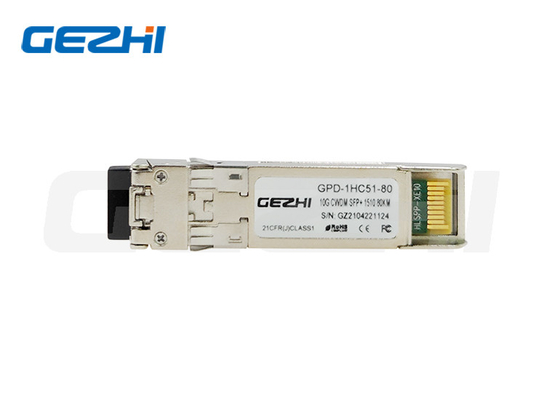

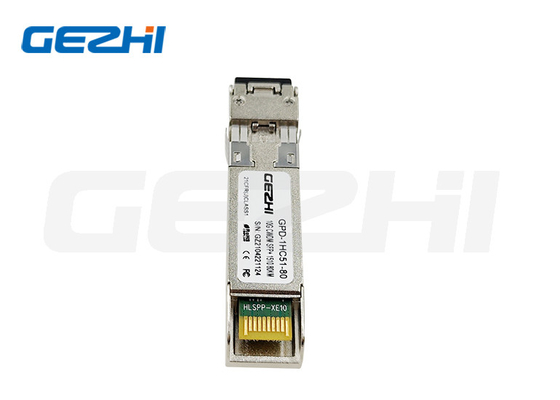

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC Connector
Productbeschrijving
De Gezhi CWDM 10Gbps SFP+-transceiver is ontworpen om optische gegevens te verzenden en te ontvangen over een enkele modus optische vezels voor een linklengte van 40 km. Deze transceiver bestaat uit twee delen:De zendersectie bevat een CWDM-EML-laserDe ontvanger bestaat uit een APD fotodiode geïntegreerd met een TIA.
Productkenmerken
Toepassing
CWDM-transceiver
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120 km | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40km& 80km | CWDM SFP | 0-70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330 nm) | 10 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470-1610 nm) | 40 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470-1610 nm) | 80 km | CWDM SFP+ | 0-70°C |
Optische kenmerken
| Parameter | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid | Notitie |
| Transmitter | ||||||
| Operatiegolflengte | L | λ-7,5 nm | L | λ+7,5 nm | nm | 1 |
| Vermogen van de uitgang (aangezet) | PAVE | 0 | 4 | dBm | 2 | |
| Verhouding van de onderdrukking in zijmodus | SMSR | 30 | dB | |||
| Uitstervingspercentage | Spoedeisende hulp | 9 | dB | |||
| RMS-spectrumbreedte | Δλ | 1 | nm | |||
| Opkomst/valtijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Dispersiesstraf | TDP | 3 | dB | |||
| Relatieve geluidsintensiviteit | RIN | -128 | dB/Hz | |||
| Optisch oog | Conform IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Operatiegolflengte | L | 1260 | 1620 | nm | ||
| Gevoeligheid van de ontvanger | PSEN1 | - 24 | dBm | 3 | ||
| Gevoeligheid over 80 km vezels | PSEN2 | - 20 | dBm | 3 | ||
| Overbelasting | PAVE | - 7 | dBm | |||
| Verzekerde verliezen | Pa. | - 35 | dBm | |||
| Verminderingen van de liquiditeitswaarde | Pd | - 26 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | dB | |||
Vermelding:
1.De golflengte λ=1470nm~1610nm, in totaal 8 golflengten, 20nm-afstand
2. gemeten bij 10,3125 b/s met PRBS 231 1 NRZ-testpatroon.
3Onder het ergste ER = 9, gemeten bij 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10-12
Afmetingen van het pakket
|
|
